Die MAX5180/MAX5183-Familie von Maxim Integrated (jetzt Teil von Analog Devices) umfasst zweikanalige, 10-Bit-Digital-Analog-Wandler mit gleichzeitiger Aktualisierung, die für die Analogsignalrekonstruktion in Kommunikationssystemen konzipiert sind – geringer Klirrfaktor, niedriger Stromverbrauch, zwei Kanäle, die synchron arbeiten. Der MAX5183 ist das Spannungsausgang-Mitglied des Paares: Er trägt chipintegrierte Präzisionswiderstände, die den Kern-Stromausgang in eine differenzielle Spannung auf OUT_P/OUT_N umwandeln, während der MAX5180 den Ausgang als Strom belässt. MAX5183BEEI+ ist die RoHS-konforme („+")-Variante im 28-Pin-QSOP.

Der Signalpfad ist für I und Q ausgelegt. Beide DACs teilen einen gemeinsamen 10-Bit-Parallelbus (D0-D9), getaktet durch CLK, und sie aktualisieren gleichzeitig – weshalb Verstärkung und Phase zwischen den beiden Kanälen auf ±0,5 %FSR und ±0,2° gehalten werden, die Abstimmung, von der ein Quadraturmodulator abhängt. Die Rekonstruktionsqualität wird durch einen 70-dB-SFDR (f_OUT = 2,2 MHz), eine -60-dB-DAC-zu-DAC-Isolation und die interne rauscharme 1,2-V-Bandgap-Referenz bestimmt, die über REFR/REFO durch eine Systemreferenz ersetzt werden kann.

Die Stromversorgung wird in drei Zuständen verwaltet. DACEN und PD wählen gemeinsam den Normalbetrieb, einen schnell aufwachenden Standby oder eine tiefe vollständige Abschaltung – so kann ein I/Q-Sender die Wandler zwischen Bursts abschalten und schnell wieder hochfahren. Das Bauteil wird von einer einzigen 2,7-V- bis 3,3-V-Versorgung gespeist (separate AV_DD/DV_DD und AGND/DGND für saubere Analog-Digital-Trennung), und das gesamte Gerät passt in das kompakte 28-Pin-QSOP über den erweiterten Bereich von -40 °C bis +85 °C.

Hinweis: Die Werte stammen aus dem Maxim MAX5180/MAX5183-Datenblatt. Alle Parameter vor der Festlegung eines Designs gegen die aktuellste offizielle Dokumentation prüfen.

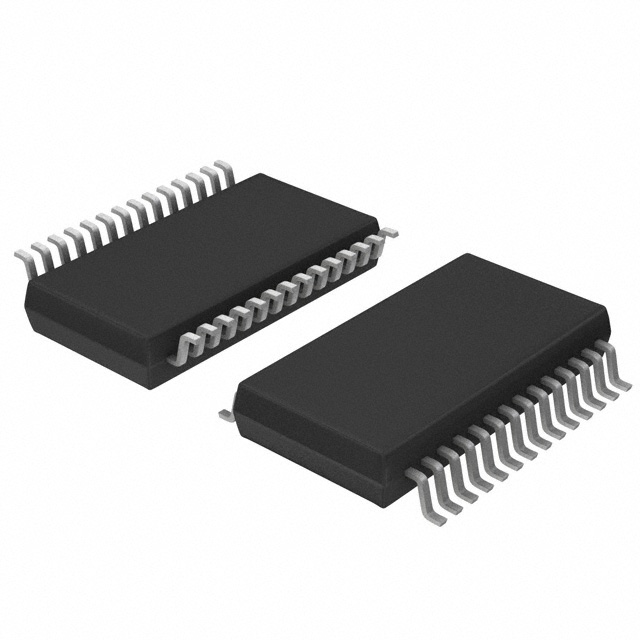

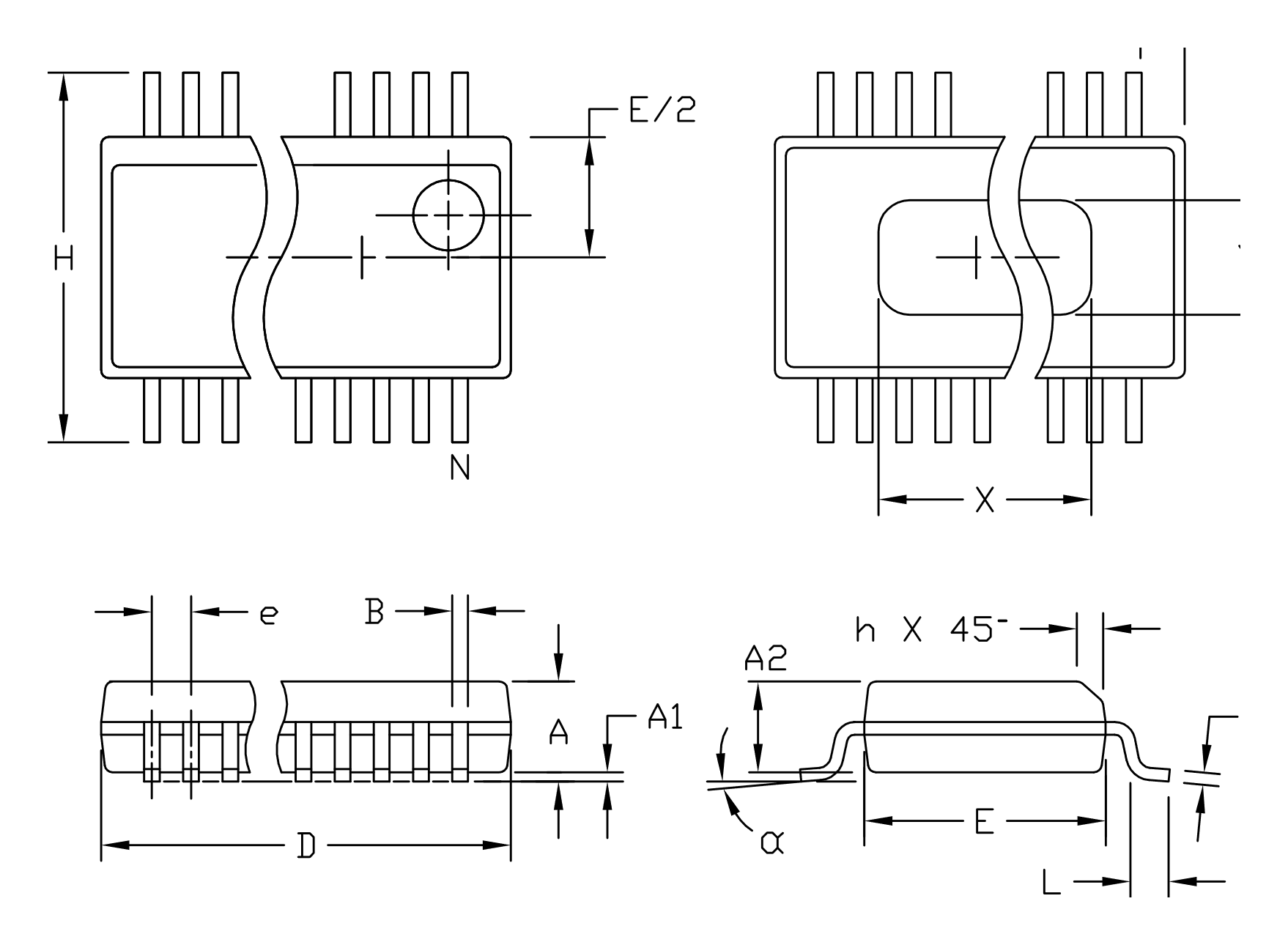

MAX5183BEEI+ wird im 28-Pin-QSOP-Gehäuse geliefert (Quarter-Size Outline Package, Umriss 21-0055) – ein 0,150 Zoll breiter Körper mit 0,025 Zoll Pin-Raster, der 28 Anschlüsse im annähernden Footprint eines 16-poligen SOIC aufnimmt, weshalb ein Zweikanal-Wandler mit vollem 10-Bit-Bus dort Platz findet, wo der Platinenraum knapp ist. Da die beiden Kanäle ein gemeinsames Gehäuse teilen, müssen analoge und digitale Domänen auf der Leiterplatte getrennt bleiben: AV_DD und DV_DD jeweils direkt an ihren eigenen Pins entkoppeln, die OUT1/OUT2-Differenzpaare symmetrisch und abseits von D0-D9-Bus und CLK halten sowie die CREF1/CREF2- und REFO-Referenzpins nah am Bauteil entkoppeln. Die nachfolgende Maßzeichnung enthält alle mechanischen Details.

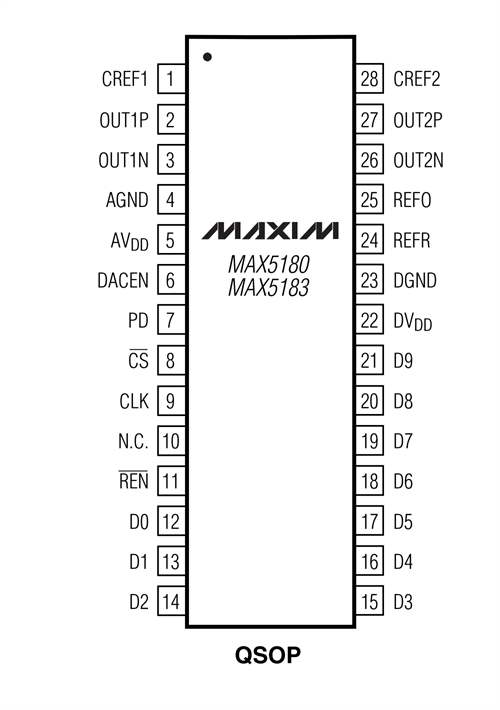

Das 28-Pin-QSOP gruppiert die beiden Analogkanäle an den äußeren Enden und den Digitalbus entlang einer Seite (gemäß dem MAX5180/MAX5183-Datenblatt):

• Pins 2, 3 - OUT1P, OUT1N: Differenzieller Analogausgang von DAC1 (Spannungsausgang beim MAX5183).
• Pins 27, 26 - OUT2P, OUT2N: Differenzieller Analogausgang von DAC2 (Spannungsausgang beim MAX5183).
• Pins 1, 28 - CREF1, CREF2: Referenz-Bias-Entkopplung für DAC1 und DAC2.
• Pin 24 - REFR: Referenzeingang. Pin 25 - REFO: Referenzausgang (interne 1,2-V-Bandgap).
• Pin 11 - REN̅: Aktiv-Low-Referenzfreigabe; mit DGND verbinden, um die chipintegrierte 1,2-V-Referenz zu aktivieren.
• Pins 12-21 - D0...D9: 10-Bit-Paralleldate­neingang, D0 = LSB, D9 = MSB.
• Pin 9 - CLK: Takteingang. Pin 8 - CS̅: Aktiv-Low-Chip-Select.
• Pin 6 - DACEN, Pin 7 - PD: DAC-Freigabe und Abschaltauswahl – wählen gemeinsam Normal-, Standby- oder Abschaltbetrieb.
• Pins 5, 22 - AV_DD, DV_DD: Analoge und digitale +2,7-V- bis +3,3-V-Versorgungen. Pins 4, 23 - AGND, DGND: Analoge und digitale Massen.
• Pin 10 - N.C.: Nicht belegt – diesen Pin nicht anschließen.

Die nächsten Alternativen sind das stromausgangs-äquivalente Gegenstück sowie die übrigen Dual-/Kommunikations-DAC-Baureihe von Maxim. Ausgangstyp, Auflösung und Schnittstelle vor dem Austausch auf die eigene Signalkette abstimmen.

Auswahlhinweise: Den MAX5183 wählen, wenn ein fertiger differenzieller Spannungsausgang benötigt wird; den MAX5180 wählen, wenn der Modulator den rohen Stromausgang erwartet. Zu MAX5170/MAX5176 wechseln, wenn ein Kanal und höhere Auflösung wichtiger sind als das zweikanalige, 40-MHz-I/Q-Paar. Das Parallelbus-Timingbudget vor der Layoutfestlegung gegen den DSP prüfen.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte den MAX5180/MAX5183 für den anspruchsvollen Bereich der Datenwandlung, in dem zwei Kanäle über eine 40-MHz-Rekonstruktion synchron verfolgt werden müssen – den I/Q-Sendepfad eines Kommunikationssystems, in dem die Kanalabstimmung, nicht nur die kanalindividuelle Linearität, die erreichbare Bildunterdrückung bestimmt.

ADI pflegt das Datenblatt, die Dynamikleistungsdiagramme (SFDR, THD, Kanalentlastung) sowie die Layout- und Referenz-Entkopplungsanleitung für die Familie – die Dokumentation, die die ±0,2°-Phasenanpassung im Datenblatt in eine Bildunterdrückung auf dem Prüfstand verwandelt.
