Der MAX530 von Maxim Integrated (jetzt Teil von Analog Devices) ist ein vollständiger 12-Bit-Spannungsausgang-DAC: Die Widerstandsleiter, der Ausgangsoperationsverstärker und eine Präzisionsreferenz befinden sich alle auf einem einzigen Chip, sodass am VOUT-Ausgang eine saubere Analogspannung anliegt, ohne dass nennenswerte externe Komponenten erforderlich sind. Er ist auf niedrigen Stromverbrauch ausgelegt – typisch 250 µA aus einer einzigen +5-V-Versorgung (oder ±5 V für bipolaren Ausgang) – weshalb er in batteriebetriebenen Geräten eingesetzt werden kann, wo ein stromhungrigerer Wandler versagen würde. MAX530BCNG+ ist die RoHS-konforme („+")-Variante im 24-Pin-Schmalbauform-Plastik-DIP.

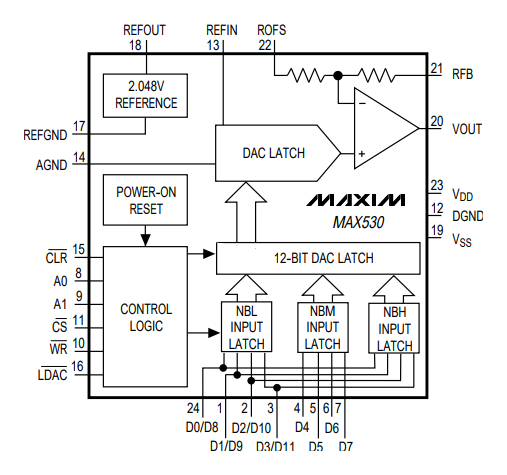

Das Laden von Daten ist flexibel gestaltet. Die Schnittstelle ist doppelt gepuffert (ein Eingangsregister gefolgt von einem DAC-Register), und die 12 Bit gelangen über einen parallelen Bus, der als drei 4-Bit-Nibbles organisiert ist – Adressleitungen A0/A1 steuern jedes Nibble (niedrig, mittel, hoch) in das Eingangsregister, sodass ein 8-Bit-Mikrocontroller den Wandler byteweise oder ein 12-Bit-Bus in einem einzigen Durchgang laden kann. Ein separater LDAC̅-Takt überträgt dann das Eingangsregister in das DAC-Register und aktualisiert den Ausgang, was es ermöglicht, mehrere Kanäle gleichzeitig zu aktualisieren. CS̅ und WR̅ steuern die Schreibzugriffe; CLR̅ setzt den DAC auf null zurück.

Referenz und Verstärker sind für die Wiederverwendung ausgelegt. Die interne 2,048-V-Referenz erscheint an REFOUT und wird über eine Brückenverbindung mit REFIN verbunden, um die Widerstandsleiter zu versorgen – alternativ kann eine externe Referenz (Gleich- oder Wechselstrom) an REFIN angelegt werden, was den Baustein zu einem 4-Quadranten-multiplizierenden DAC ohne externe Komponenten macht. Die RFB- und ROFS-Pins legen die Verstärkung und den Offset des Ausgangsverstärkers fest (Verstärkung 1 oder 2, oder bipolar), und REFGND kann an V_DD angeschlossen werden, um die interne Referenz abzuschalten und Strom zu sparen. Die Relativgenauigkeit beträgt ±1 LSB beim B-Grade, über den gesamten Temperaturbereich monoton, mit Einschalt-Reset, der den Baustein in einem definierten Zustand startet.

Hinweis: Die Werte stammen aus dem Maxim-MAX530-Datenblatt. Alle Parameter sind vor der endgültigen Schaltungsentwicklung anhand der neuesten offiziellen Dokumentation zu verifizieren.

MAX530BCNG+ wird im 24-Pin-Schmalbauform-Plastik-DIP geliefert (Gehäusebreite 0,300 Zoll, Pinraster 0,1 Zoll; Gehäuseumriss 21-0043) – das Durchsteckmontage-Gehäuse, das direkt in einen Sockel gesteckt werden kann, für Prototypen, Außendienst und Mess- und Prüfgeräte, in denen der Baustein häufig eingesetzt wird (derselbe Chip ist auch in 24-poligem SO und SSOP für die Oberflächenmontage erhältlich). Bei einem Versorgungsstrom von nur 250 µA bestehen keine thermischen Bedenken; das Layout dreht sich um Analogsauberkeit: V_DD und den REFOUT-Pin nahe am Gehäuse entkoppeln, VOUT, RFB und ROFS am Ausgangsverstärker zusammenführen, AGND/REFGND von DGND trennen und an einem einzigen Punkt zusammenführen sowie den D0-D7-Bus und die CS̅/WR̅/LDAC̅-Steuerleitungen von den Analogpins fernhalten. Das nachfolgende Bild zeigt das 24-polige DIP-Gehäuse.

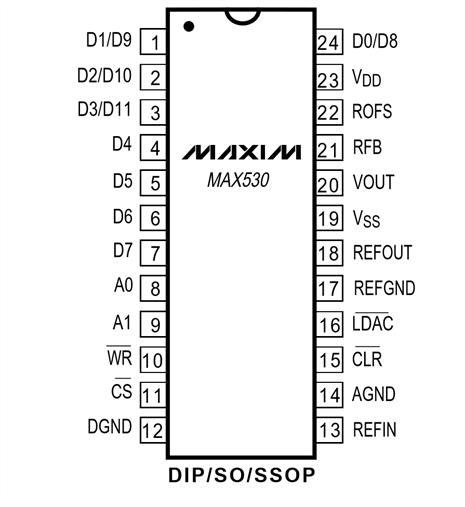

Das 24-polige DIP gruppiert die Paralleldaten und Steuersignale auf einer Seite und die analoge Referenz/den Ausgang auf der anderen Seite (gemäß MAX530-Datenblatt):

• Pins 1-7, 24 - D0...D7 (Nibble-gemultiplext): Parallele Dateneingänge; D0/D8 (Pin 24), D1/D9 (1), D2/D10 (2), D3/D11 (3) sind nibble-multiplext, D4-D7 (4-7) vervollständigen den Bus, adressiert durch A0/A1.
• Pin 8 - A0, Pin 9 - A1: Adressleitungen zur Auswahl des unteren / mittleren / oberen 4-Bit-Nibbles in das Eingangsregister.
• Pin 10 - WR̅: Schreibeingang. Pin 11 - CS̅: Chip-Select – zusammen laden sie das adressierte Eingangsregister.
• Pin 15 - CLR̅: Löschen – setzt das DAC-Register auf null zurück. Pin 16 - LDAC̅: DAC laden – überträgt das Eingangsregister in das DAC-Register und aktualisiert VOUT.
• Pin 13 - REFIN: Referenzeingang zur Widerstandsleiter. Pin 18 - REFOUT: 2,048-V-Referenzausgang (mit REFIN verbinden für interne Nutzung).
• Pin 17 - REFGND: Referenzmasse (bei interner Referenz auf AGND, oder auf V_DD zum Deaktivieren).
• Pin 20 - VOUT: Gepufferter DAC-Ausgang. Pin 21 - RFB: Operationsverstärker-Rückkopplung – immer mit VOUT verbinden. Pin 22 - ROFS: Offsetwiderstand – legt Verstärkung fest (VOUT für G=1, AGND für G=2, REFIN für bipolar).
• Pin 23 - V_DD: +5-V-Versorgung. Pin 19 - VSS: Negative Versorgung (AGND bei Einfachversorgung, -5 V für bipolar).
• Pin 12 - DGND, Pin 14 - AGND: Digital- und Analogmasse.

Die nächsten Alternativen sind die anderen 12-Bit-Spannungsausgang-DACs von Maxim – die Quad-Parallelversion und mehrere Einzelkanalvarianten. Prüfen Sie Auflösung, Schnittstelle und Ausgangskonfiguration sorgfältig, bevor Sie einen Austausch vornehmen.

Auswahlhinweise: Bleiben Sie beim MAX530, wenn ein Einzelkanal-12-Bit-Parallel-DAC mit integrierter Referenz und Verstärker im Durchsteckmontage-DIP benötigt wird; wechseln Sie zum MAX527 für vier Kanäle auf demselben Parallelbus. Wählen Sie den seriellen MAX5312/MAX5253, um Pins zu sparen, den MAX5176 für einen kompakten Einzelkanal, oder den MAX5170, wenn 14-Bit-Auflösung wichtiger ist als die Parallelschnittstelle.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte den MAX530 als „vollständigen" 12-Bit-DAC für den stromsparenden, komponentenarmen Bereich der Datenwandlung – Referenz, Verstärker und doppelt gepufferte Schnittstelle integriert, sodass ein Mikroprozessorsystem mit einer Brückenverbindung und einem Entkopplungskondensator eine saubere Analogspannung erhält.

ADI pflegt das Datenblatt, die Eingangsregister-Adressierungstabellen und die Anwendungsschaltungen für Einfach- und Bipolarversorgung – die Anleitungen, die den Nibble-geladenen Bus und die REFIN-Brücke in einen funktionierenden, monotonen 12-Bit-Ausgang auf dem Labortisch verwandeln.
