Die D5V0F1U2LPQ-7B schuetzt eine Signal- oder Versorgungsleitung mit einer Betriebsspannung von bis zu 5V gegen elektrostatische Entladung und transiente Stoerspitzen. Intern handelt es sich nicht um eine einfache Zenerdiode: Ein TVS-Klemmelement wird mit Hochgeschwindigkeits-Steuerdioden in einer Durchfluss-Topologie kombiniert, wodurch das Bauteil eine Sperrschichtkapazitaet von nur 0.4pF typisch (0.65pF max) erreicht - niedrig genug fuer USB 2.0 und schnellere Schnittstellen, IEEE 1394, Serial ATA, DVI und HDMI-Leitungen, bei denen die Signalintegritaet nicht beeintraechtigt werden darf.

Die Schutzfaehigkeit ist auf IEC 61000-4-2 mit ±15kV Kontakt- und ±20kV Luftentladung ausgelegt, oberhalb von Level 4 der Norm. Die Arbeitsspannung VRWM betraegt maximal 5.5V bei einem Sperrstrom von hoechstens 100nA, die Durchbruchspannung liegt bei mindestens 6.0V, und waehrend einer 1A 8/20µs Stoerspitze wird die Leitung auf 10V typisch (12V max) geklemmt, bei einem niedrigen dynamischen Widerstand von 0.9Ω typisch. Die Belastbarkeit des Spitzen-Pulsstroms betraegt 1.5A (8/20µs Wellenform).

Das Q in der Teilenummer kennzeichnet die Automobilqualitaet: Das Bauteil ist AEC-Q101 qualifiziert, PPAP-faehig und wird in nach IATF 16949 zertifizierten Werken gefertigt, sodass dasselbe Schutzdesign vom Konsumgueterbereich in Automobilschnittstellen uebernommen werden kann. Das X1-DFN1006-2-Gehaeuse belegt eine Flaeche von 1.08mm x 0.68mm bei einer Hoehe von nur 0.53mm und etwa 0.001g und passt in die engsten tragbaren Layouts; das Suffix -7B steht fuer 10.000 Einheiten auf Gurt und Rolle, mit der Markierung U7 und einem Balken, der Pin 1 kennzeichnet.

Hinweis: Beziehen Sie sich auf das offizielle Diodes Incorporated D5V0F1U2LPQ Datenblatt fuer vollstaendige elektrische Parameter und Kurven. Aenderungen ohne Vorankuendigung vorbehalten; ueberpruefen Sie alle Parameter vor dem endgueltigen Design.

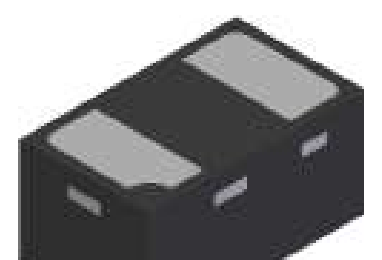

Die D5V0F1U2LPQ-7B verwendet das X1-DFN1006-2-Gehaeuse - ein anschlussloses 2-poliges DFN mit einer PCB-Flaeche von 1.08mm x 0.68mm und einem maximalen Profil von nur 0.53mm, das etwa 0.001g wiegt. Die "Green" Vergussmasse ist UL 94V-0 eingestuft, die Anschluesse sind NiPdAu ueber Kupfer-Leadframe, loetbar gemaess MIL-STD-202 Methode 208.

Die Feuchtigkeitsempfindlichkeit ist Level 1 (J-STD-020) und erfordert keine Trockenverpackungs-Einschraenkungen. Das Suffix -7B bezeichnet 10.000 Einheiten auf 7-Zoll-Gurt und -Rolle; das Bauteil ist voellig bleifrei, halogen- und antimonfrei sowie RoHS-konform. Die Markierung U7 traegt einen Balken, der Pin 1 zur Orientierung kennzeichnet.

Das Bauteil hat zwei Anschluesse; da es unidirektional ist, kommt es auf die Orientierung an:

• Pin 1: Gekennzeichnet durch den Balken in der U7-Markierung - anschliessen gemaess der Polaritaet des Bauteilschaltbilds (Seite der geschuetzten Leitung gemaess Datenblatt-Orientierung).
• Pin 2: Zweiter Anschluss des Schutzpfads (Masse-Rueckleitungsseite gemaess Datenblatt-Orientierung).

Das interne Netzwerk - ein TVS-Klemmelement mit Hochgeschwindigkeits-Steuerdioden zwischen Pin 1 und Pin 2 - haelt die Leitung waehrend eines Einschlags innerhalb der angegebenen Klemmspannung. Schliessen Sie das Bauteil direkt am Steckverbinder mit der kuerzestmoeglichen Masse-Rueckleitung an. Bestaetigen Sie die Polaritaet anhand des untenstehenden Bauteilschaltbilds vor dem Layout.

Die folgenden ESD-Schutzbauteile mit niedriger Kapazitaet sind als Referenz aufgefuehrt. Ueberpruefen Sie Arbeitsspannung, Richtung (uni/bi), Kapazitaet, Klemmung und Flaeche vor einem Austausch.
