Analog Devices Inc. ADM706SARZ-REEL
- Teilenummer:
- ADM706SARZ-REEL
- Hersteller:
- Analog Devices Inc.
- Kategorie:
- Überwachungsgeräte
- Verpackung:
- 8-SOIC (0.154", 3.90mm Width)
- Datenblatt:
-
ADM706SARZ-REEL.pdf
- Beschreibung:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- Menge:
Stückpreis:$0.000000
Gesamtpreis:$0.000000
- Zahlung:
- Versand:
Inventar:8,635
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 8,635 PCS
| Menge | Stückpreis | Gesamtpreis |
| 0+ | $0.000000 | $0.000000 |
Sie können auch eine Anfrage für ADM706SARZ-REEL stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
ADM706SARZ-REEL - ADI ADM706 Mikroprozessor-Überwachung, Watchdog + Power-Fail, 4,65-V-Reset, SOIC-8 | ADM706
ADM706SARZ-REEL ist die bleifreie Tape-and-Reel-Variante im 8-Lead SOIC des ADM706 von Analog Devices, eine kostengünstige Mikroprozessor-Überwachungsschaltung. Sie verbindet eine 4,65-V-Reset-Schwelle mit einem aktiv-Low-Push-Pull-RESET, einem unabhängigen Watchdog-Timer (~1,6 s) mit eigenem WDO-Ausgang und einem Power-Fail-Komparator (PFI/PFO) zur Vorwarnung - bei etwa 190 µA. Der Reset bleibt bis VCC = 1 V gültig und macht sie zu einem robusten Reset-, Watchdog- und Brownout-Schutz für Mikroprozessorsysteme, Controller, intelligente Instrumente und Automobilelektronik.
Produktvorstellung
Der ADM706 ist eine kostengünstige Mikroprozessor-(µP-)Überwachungsschaltung von Analog Devices, die die drei Funktionen bündelt, die fast jedes Embedded-System für Zuverlässigkeit braucht: einen Power-On-/Brownout-Reset, einen Watchdog-Timer und einen Power-Fail-Komparator. ADM706SARZ-REEL ist die RoHS-konforme ("Z") 8-Lead-SOIC-Version auf Tape and Reel, aus der ADM705/706/707/708-Familie.
Die Kernaufgabe ist der Reset. Der ADM706 überwacht VCC gegen eine 4,65-V-Schwelle; fällt die Versorgung darunter, aktiviert sich der aktiv-Low-RESET (Pin 7, Push-Pull) und hält den Prozessor für eine garantierte Pulsbreite (~200 ms) nach Erholung von VCC im Reset, sodass der µP stets aus einem definierten Zustand startet. Entscheidend: RESET bleibt mit VCC bis 1 V gültig, sodass der Prozessor nicht auf einer zusammenbrechenden Schiene laufen kann. Ein Manual-Reset-Eingang (MR, Pin 1) erlaubt Reset per Taster oder Logik.
Zwei weitere Wächter vervollständigen sie. Der Watchdog erwartet, dass der µP WDI (Pin 6) innerhalb von ~1,6 s toggelt; bleibt der Strobe aus (Code hängt), aktiviert WDO (Pin 8), damit das System sich erholen kann. Der Power-Fail-Komparator vergleicht PFI (Pin 4) mit einer 1,25-V-Referenz und treibt PFO (Pin 5) - PFI an einen Teiler am ungeregelten Eingang legen, und PFO warnt den µP vor einem drohenden Stromausfall, bevor VCC selbst fällt, mit Zeit zum Datensichern. Das alles läuft mit etwa 190 µA im 8-Lead-SOIC.
Technische Experteneinschätzung
Wovor schützt ein Supervisor wie der ADM706, und wie wird er verdrahtet?
- Reset schützt das Brownout-Fenster: ein µP, der läuft, während VCC zwischen gültig und null absackt, kann Speicher korrumpieren oder hängen. Die 4,65-V-Schwelle plus Reset-gültig-bis-1-V hält den Prozessor, bis die Schiene gesund ist - die wichtigste Überwachungsfunktion.
- Watchdog fängt ein hängendes Programm: die Firmware muss WDI innerhalb der ~1,6-s-Zeit toggeln; bleibt das aus (Absturz, Lockup), feuert WDO zur Wiederherstellung. WDI floaten lassen (Tri-State), um den Watchdog zu deaktivieren, wenn ungenutzt.
- Power-Fail gibt Vorwarnung: PFI/PFO ist unabhängig von der Reset-Schwelle - den Roh-Eingang über einen Teiler erfassen, sodass PFO auslöst, bevor das geregelte VCC fällt, was dem µP Millisekunden zum Sichern gibt. Das ist das Merkmal, das einen vollen Supervisor von einem reinen Reset-Chip trennt.
Zentrale Vorteile
Aktiv-Low-Push-Pull-RESET aktiviert bei VCC unter 4,65 V und bleibt bis VCC = 1 V gültig, mit ~200 ms Reset-Puls.
Ein ~1,6-s-Watchdog-Timer mit eigenem WDO-Ausgang fängt hängende Firmware; WDI kann zum Deaktivieren tri-state gesetzt werden.
Ein unabhängiger PFI/PFO-Komparator (1,25 V) warnt den Prozessor vor einem drohenden Stromausfall, bevor VCC fällt.
Etwa 190 µA Versorgungsstrom im kleinen 8-Lead-SOIC, für kosten- und stromsensitive Embedded-Systeme.
Spezifikationen
| Parameter | Wert | Bedingung / Hinweis |
|---|---|---|
| Bauteiltyp | µP-Überwachungsschaltung | Reset + Watchdog + Power-Fail |
| Hersteller | Analog Devices (ADI) | ADM706 |
| Reset-Schwelle | 4,65 V (typ) | 4,5 V min / 4,75 V max |
| Versorgungsspannung | 1,0 V bis 5,5 V | RESET gültig für VCC ≥ 1 V |
| Versorgungsstrom | 190 µA (typ) | 250 µA max, VCC = 5 V |
| Watchdog-Timeout | 1,6 s (typ) | 1,0 s min / 2,25 s max |
| Reset-Pulsbreite | 200 ms (typ) | 160 ms min / 280 ms max |
| Power-Fail-Schwelle | 1,25 V (PFI) | 1,2 V min / 1,3 V max |
| RESET-Ausgang | Aktiv Low, Push-Pull | TTL/CMOS-kompatibel |
| WDO-Ausgang | Aktiv Low | Watchdog-Ausgang |
| Betriebstemperatur | -40 bis +85 °C | Industrie |
| Gehäuse | 8-Lead SOIC (R-8) | Auch PDIP, MicroSOIC |
| Bestellnummer | ADM706SARZ-REEL | 8-SOIC, bleifrei, Tape and Reel |
Hinweis: Die Werte stammen aus dem Analog Devices ADM706 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.
Gehäuseinformationen
ADM706SARZ-REEL wird im 8-Lead SOIC geliefert (ADI-Umriss R-8, "S" bezeichnet das SO-Gehäuse). "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "REEL" die Tape-and-Reel-Verpackung. Der gleiche ADM706-Chip wird auch im 8-Lead PDIP (N-8) und 8-Lead MicroSOIC (RM-8) angeboten. Den Supervisor nahe an VCC- und Reset-Pins des Prozessors platzieren, die RESET-Leitung kurz halten und WDI an einen CPU-I/O legen (oder tri-state lassen, um den Watchdog zu deaktivieren). Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.
📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADM706 Datenblatt.

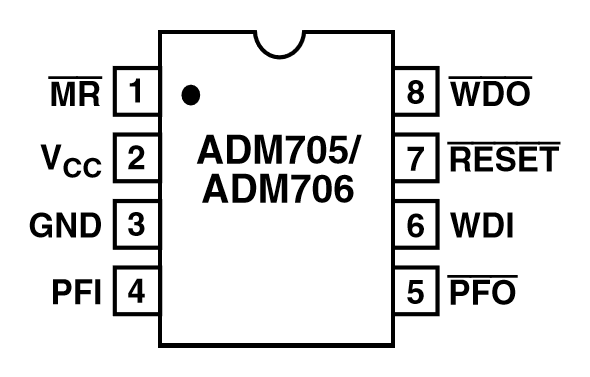

Pin- und Signaldefinition
Das 8-Lead-SOIC führt die Reset-, Watchdog- und Power-Fail-Funktionen heraus:
- Pin 1 - MR: Manual-Reset-Eingang, aktiv Low.
- Pin 2 - VCC: Versorgung (gegen die 4,65-V-Schwelle überwacht).
- Pin 3 - GND: Masse.
- Pin 4 - PFI: Power-Fail-Komparatoreingang (gegen 1,25-V-Referenz).
- Pin 5 - PFO: Power-Fail-Ausgang, aktiv Low.
- Pin 6 - WDI: Watchdog-Eingang; innerhalb ~1,6 s toggeln, Tri-State zum Deaktivieren.
- Pin 7 - RESET: Reset-Ausgang, aktiv Low, Push-Pull.
- Pin 8 - WDO: Watchdog-Ausgang, aktiv Low.
Die physische Pinnummerierung des 8-Lead-SOIC entnehmen Sie der Gehäusezeichnung unten.
Alternative und verwandte Bauteile
Die folgenden Bauteile sind verwandte ADI-Überwachungs- und Reset-ICs aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Reset-Polarität, Watchdog, Schwelle und Pinbelegung vor einem Ersatz.
| Teilenummer | Marke | Typ / Hauptunterschied | Gehäuse | Hinweis |
|---|---|---|---|---|
| ADM705AN | ADI | µP-Supervisor, Watchdog | PDIP-8 | Familienmitglied, andere Feature-Mischung |
| ADM707AN | ADI | Supervisor, RESET + /RESET | PDIP-8 | Beide Reset-Polaritäten |
| ADM708AN | ADI | µP-Supervisor | PDIP-8 | Familienmitglied |
| ADM809-5LAKS | ADI | Einfacher Reset-IC, 5 V | SOT-23-3 | Nur 3-Pin-Reset |
| ADM811-3TART | ADI | Reset-IC | SOT-23-3 | Nur Reset, winzig |
Auswahlhinweise: Beim ADM706 bleiben, wenn Reset + unabhängiger Watchdog + Power-Fail in einem 8-Pin-Baustein gebraucht werden. ADM705/707/708 sind dieselbe Familie mit anderer Reset-Polarität und Feature-Mischung - die vom Prozessor benötigte RESET-Polarität abgleichen. Wird nur ein einfacher Power-On-Reset gebraucht, sind die 3-Pin-ADM809/ADM811 im SOT-23 kleiner und günstiger.
Herstellerinformationen
Analog Devices, Inc. (ADI) mit Hauptsitz in Wilmington, Massachusetts, USA, ist ein weltweiter Führer bei hochwertigen Analog-, Mixed-Signal- und HF-Halbleitern, mit einer breiten Linie an Mikroprozessor-Überwachungs- und Reset-Schaltungen. Der ADM706 gehört zu ADIs kostengünstiger Supervisor-Familie und integriert Reset, Watchdog und Power-Fail-Überwachung für zuverlässige Embedded-Systeme.
ADI unterstützt den ADM706 mit vollständiger Datenblatt-Charakterisierung und Applikationshinweisen zu Schwellenwahl, Watchdog-Strobing und Power-Fail-Teilerauslegung - die Details, die bestimmen, ob ein System Brownouts und Code-Hänger sauber übersteht.
Anwendungen
Häufig gestellte Fragen
Was macht der ADM706SARZ-REEL?
Eine Mikroprozessor-Überwachungsschaltung mit 4,65-V-Reset (aktiv Low, gültig bis VCC = 1 V), unabhängigem ~1,6-s-Watchdog mit WDO-Ausgang und 1,25-V-Power-Fail-Komparator (PFI/PFO), im 8-Lead-SOIC bei etwa 190 µA.
Welche Reset-Schwelle und -Polarität?
Die Reset-Schwelle ist typisch 4,65 V; RESET (Pin 7) ist aktiv Low und Push-Pull, mit ~200 ms Pulsbreite, und bleibt bis VCC = 1 V gültig. Ein Manual-Reset-Eingang MR (Pin 1) ist ebenfalls vorhanden.
Wie funktioniert der Watchdog?
Der Prozessor muss WDI (Pin 6) innerhalb der ~1,6-s-Zeit toggeln. Bleibt der Strobe aus - Absturz oder Lockup - aktiviert WDO (Pin 8) zur Wiederherstellung. WDI tri-state lassen deaktiviert den Watchdog.
Wofür ist der Power-Fail-Komparator?
PFI (Pin 4) wird mit einer 1,25-V-Referenz verglichen und treibt PFO (Pin 5). PFI an einen Teiler am ungeregelten Eingang legen, sodass PFO den µP vor einem Stromverlust warnt, bevor das geregelte VCC fällt.
Haftungsausschluss
Informationsgenauigkeit: Die Spezifikationen auf dieser Seite basieren auf dem offiziellen Analog Devices ADM706 Datenblatt. Wir bemühen uns um genaue und vollständige Informationen, doch Parameter können sich mit Produktrevisionen ändern; Entwickler sollten alle Werte vor dem endgültigen Design prüfen.
Echtheitsgarantie: Alle von uns gelieferten Bauteile sind originale Werksware mit vollständiger Materialrückverfolgbarkeit.
Technischer Support: Vor- und Nachverkaufsberatung steht kostenfrei zur Verfügung.
Anwendungshinweis: Diese Seite dient nur als Referenz. Die Eignung für eine bestimmte Anwendung sollte vom Entwickler anhand der tatsächlichen Systemanforderungen bestätigt werden.
ADM706SARZ-REEL Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Analog Devices Inc.
- Serie:
- -
- Verpackung/Gehäuse:
- 8-SOIC (0.154", 3.90mm Width)
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Programmierbar:
- Not Verified
- Typ:
- Simple Reset/Power-On Reset
- Spannung – Schwellenwert:
- 2.93V
- Ausgang:
- Push-Pull, Totem Pole
- Reset:
- Active Low
- Reset-Timeout:
- 160ms Minimum
- Betriebstemperatur:
- -40°C ~ 85°C (TA)
- Anzahl der überwachten Spannungen:
- 1
- Klasse:
- -
- Qualifizierung:
- -
- Montageart:
- Surface Mount
- Lieferant Gerätepaket:
- 8-SOIC
- Kategorie:
- Überwachungsgeräte
