Der ADM3491 ist ein 3,3-V-Differenzleitungstransceiver für RS-485- und RS-422-Netzwerke von Analog Devices in der Vollduplex-Konfiguration: er hat einen getrennten Treiber (Y/Z-Ausgänge) und einen getrennten Empfänger (A/B-Eingänge) und kann so über eine Vierdrahtverbindung gleichzeitig senden und empfangen. ADM3491ARZ-REEL ist die RoHS-konforme ("Z") 14-Lead-SOIC-Version auf Tape and Reel. Er gehört zur ADM3483/3485/3488/3490/3491-Familie stromsparender 3,3-V-Transceiver.

Zwei Eigenschaften prägen ihn. Erstens Vollduplex: anders als ein Halbduplex-(Zweidraht-)RS-485-Baustein, der ein Differenzpaar für beide Richtungen teilt, hält der ADM3491 Senden und Empfangen auf getrennten Paaren - passend für Punkt-zu-Punkt- und Multidrop-Verbindungen mit gleichzeitigem bidirektionalem Verkehr. Zweitens sind die Treiber slew-rate-begrenzt, was EMI und Reflexionen durch unzureichend terminierte Kabel reduziert - bei Datenraten bis 20 Mbps, deutlich über den 10 Mbps des Standard-RS-485.

Das Bauteil läuft aus einer einzelnen 3,3-V-Versorgung mit etwa 0,84 mA, stellt eine Unit Load dar, sodass bis zu 32 Transceiver den Bus teilen können, und verkraftet den Gleichtaktbereich -7 V bis +12 V von RS-485. Treiber und Empfänger haben je eine Freigabe (DE High-aktiv, /RE Low-aktiv); mit DE Low und /RE High geht das Bauteil in einen Low-Power-Shutdown (Nanoampere-Versorgungsstrom). Es kommt im 14-Lead-SOIC.

Hinweis: Die Werte stammen aus dem Analog Devices ADM3491 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

ADM3491ARZ-REEL wird im 14-Lead SOIC geliefert (Narrow-Body Small Outline, ADI-Umriss R-14), mit 1,27 mm Rastermass. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "REEL" die Tape-and-Reel-Verpackung. Der gleiche ADM3491-Chip wird auch im 14-Lead PDIP (N-14) und 16-Lead TSSOP (RU-16) angeboten. Als Bustransceiver die Differenzleitung an beiden Enden terminieren, die A/B- und Y/Z-Paare als Paare routen und die Versorgungsabblockung nahe an die VCC-Pins legen. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADM3491 Datenblatt.

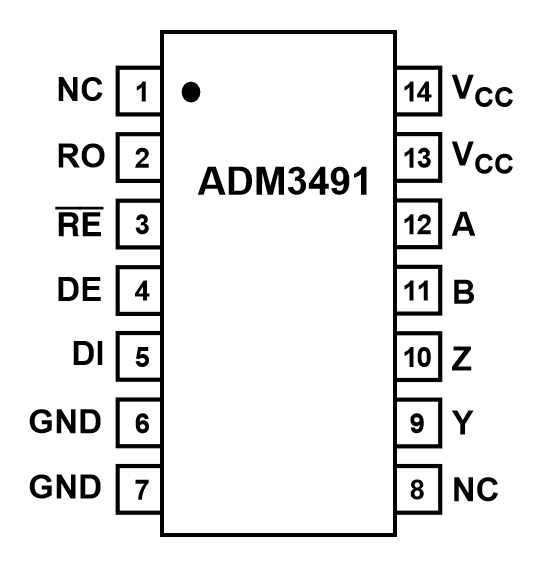

Das 14-Lead-SOIC führt die logikseitige Steuerung und die zwei Differenzpaare eines Vollduplex-Transceivers heraus:

• RO (Pin 2): Empfängerausgang (Logikseite).
• /RE (Pin 3): Empfänger-Freigabe, Low-aktiv.
• DE (Pin 4): Treiber-Freigabe, High-aktiv.
• DI (Pin 5): Treibereingang (Logikseite).
• Y, Z (Pins 9, 10): Treiber-Differenzausgänge (nicht invertierend / invertierend), zum Bus.
• A, B (Pins 12, 11): Empfänger-Differenzeingänge (nicht invertierend / invertierend), vom Bus.
• VCC (Pins 13, 14): 3,3-V-Versorgung.
• GND (Pins 6, 7): Masse. Pins 1, 8 sind NC.

Die physische Pinnummerierung des 14-Lead-SOIC entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte ADI-3,3-V-RS-485/RS-422-Transceiver derselben Familie aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Duplexmodus, Datenrate, Freigaben und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Beim ADM3491 bleiben für Vollduplex-(Vierdraht-)3,3-V-RS-485 bis 20 Mbps. Der ADM3488 ist das nächste Vollduplex-Geschwister; für Zweidraht-Halbduplex-Busse den ADM3490/ADM3493/ADM3485/ADM3483 nutzen. Duplexmodus und Datenrate zuerst an die Netztopologie anpassen.
