Der ADCMP671 ist ein Ultralow-Power-Doppelgrenzwert- (Fenster-) Spannungsmonitor von Analog Devices. Statt einen Eingang mit einer Schwelle zu vergleichen, überwacht er eine Schiene gleichzeitig gegen eine Unterspannungs- und eine Überspannungsgrenze und meldet jeden Zustand auf einem eigenen Ausgang - die Funktion, die ein System braucht, um zu wissen, dass eine Versorgung "im Bereich" ist, nicht nur "über" oder "unter". ADCMP671-1YUJZ-RL7 ist die RoHS-konforme ("Z") 6-Lead-TSOT-23-Version auf Tape and Reel, mit der "-1"-Hysterese-/Polaritätsoption.

Zwei Dinge machen ihn praktisch. Erstens die integrierte 400-mV-Referenz, genau auf ±0,275%, die eine externe Referenz unnötig macht: der Entwickler setzt die UV- und OV-Auslösepunkte mit einem einfachen externen Spannungsteiler an die Eingänge INH (Unterspannung) und INL (Überspannung), und die interne Referenz und die Komparatoren erledigen den Rest, mit etwa 7,8 mV eingebauter Hysterese für saubere, prellfreie Übergänge. Zweitens die zwei Open-Drain-Ausgänge - PWRGD (gültig, solange die Schiene im UV/OV-Fenster ist) und OV (Überspannungsfehler) - die mit anderen Open-Drain-Signalen wire-OR-verknüpft und bis VDD hochgezogen werden können, so binden Supervisor eine Reset-Leitung oder einen Systemcontroller an.

Die Leistung ist das Highlight: der ADCMP671 läuft mit nur 16 µA über eine 1,7-V- bis 5,5-V-Versorgung, sodass er eine Batterie oder Schiene kontinuierlich überwachen kann, ohne selbst nennenswert zu belasten. Das, plus das kleine 6-Lead-TSOT-23 und die integrierte Referenz, ist genau das, was ein Li-Ion-betriebenes oder Handheld-Design von einem Supervisor erwartet.

Hinweis: Die Werte stammen aus dem Analog Devices ADCMP671 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

ADCMP671-1YUJZ-RL7 wird im 6-Lead TSOT-23 geliefert (Thin Small Outline Transistor, ADI-Umriss UJ-6), einem flachen 1-mm-Oberflächenmontagegehäuse. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "RL7" die Tape-and-Reel-Verpackung; "1Y" die Hysterese-/Polaritätsoption. Als Supervisor, der eine Schiene überwacht, den schwellenbestimmenden Teiler nahe an die INH/INL-Eingänge legen und die Open-Drain-Pull-ups an die geschützte Logikschiene binden. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADCMP671 Datenblatt.

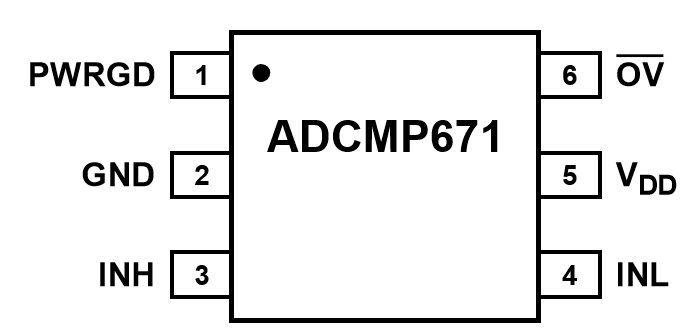

Das 6-Lead-TSOT-23 führt die beiden Monitoreingänge, zwei Open-Drain-Ausgänge und die Versorgung heraus:

• Pin 1 - PWRGD: Power-Good-Open-Drain-Ausgang; aktiv (gültig), solange die Schiene im UV/OV-Fenster ist.
• Pin 2 - GND: Masse.
• Pin 3 - INH: Unterspannungs-(UV-)Monitoreingang; an den oberen Punkt eines externen Teilers.
• Pin 4 - INL: Überspannungs-(OV-)Monitoreingang; an den oberen Punkt eines externen Teilers.
• Pin 5 - VDD: Positive Versorgung (1,7 V bis 5,5 V); nahe am Pin abblocken.
• Pin 6 - OV: Überspannungsfehler-Open-Drain-Ausgang (Low-aktiv).

Die physische Pinnummerierung des TSOT-23-6 entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte ADI-Komparatoren und -Monitore aus unserem Katalog. Nur der ADCMP670 gehört zur selben UV/OV-Monitorfamilie; die anderen sind Allzweck-Komparatoren mit anderer Funktion. Typ, Ausgänge und Pinbelegung vor einem Ersatz prüfen.

Auswahlhinweise: Beim ADCMP671 bleiben für einen dualen UV/OV-Fenstermonitor mit interner Referenz und 16 µA. Der ADCMP670 ist die direkte Schwester (gleiche Familie, andere Hysterese-/Polaritätsoption). ADCMP600/601 und ADCMP391/393 sind Allzweck-Komparatoren - für einen einfachen Spannungsvergleich oder höhere Geschwindigkeit, nicht für einen Fenster-Supervisor.

Analog Devices, Inc. (ADI) mit Hauptsitz in Wilmington, Massachusetts, USA, ist ein weltweiter Führer bei hochwertigen Analog-, Mixed-Signal- und HF-Halbleitern, einschließlich eines breiten Portfolios an Komparatoren und Versorgungssupervisoren. Der ADCMP671 gehört zu ADIs Spannungsmonitor-Linie, in der eine integrierte Präzisionsreferenz und ultraniedriger Versorgungsstrom für Batterie- und tragbare Überwachungsfunktionen kombiniert werden.

ADI unterstützt den ADCMP671 mit vollständiger Datenblatt-Charakterisierung und Applikationshinweisen zu Teilerauslegung, Schwellengenauigkeit und Open-Drain-Anbindung - die Details, die bestimmen, ob ein Supervisor genau dort auslöst, wo beabsichtigt, über die Temperatur.
