Der ADA4051-2 ist das duale Mitglied der ADA4051-Familie von CMOS-Mikroleistungs-Nulldriftverstärkern von Analog Devices. Seine Aufgabe ist es, kleine, langsame, DC-genaue Signale zu verstärken - das Ausgangssignal eines Brückensensors, eines Thermoelements, einer Wägezelle - ohne den Offset und die Drift, die sie sonst überdecken würden, und das mit einem Leistungsbudget, das klein genug für eine Batterie ist. ADA4051-2ARMZ-R7 ist die RoHS-konforme ("Z") 8-Lead-MSOP-Version auf 7-Zoll-Tape-and-Reel.

Das prägende Merkmal ist die Nulldrift. Intern misst und korrigiert eine Auto-Zero-Schleife ständig den eigenen Offset des Verstärkers, sodass die Eingangsoffsetspannung nahe 2 µV bleibt und die Offsetdrift nur 20 nV/°C über den gesamten Bereich von -40 °C bis +125 °C beträgt. Für ein Sensor-Frontend bedeutet das, dass der Fehler des Verstärkers weit unter dem Nutzsignal liegt und nicht mit der Temperatur wandert - die Eigenschaft, die einen Präzisions-DC-Verstärker von einem Allzweckbaustein trennt. Der Kompromiss des Auto-Zero-Ansatzes ist eine moderate Verstärkungsbandbreite (115 kHz) und Schaltaktivität, was zu den niederfrequenten, hochgenauen Signalen passt, die dieses Bauteil anspricht.

Was den ADA4051-2 selbst unter Nulldriftverstärkern besonders macht, ist die Leistung: jeder Kanal läuft mit nur 13 µA, mit Rail-to-Rail-Ein- und -Ausgang und einer einzelnen 1,8-V- bis 5,5-V-Versorgung, plus Pikoampere (10 pA) Eingangsstrom. Diese Kombination - Präzision, Rail-to-Rail und Mikroampere-Versorgung - ist genau das, was eine batteriebetriebene Waage, ein Handheld-Messgerät oder ein tragbares Medizingerät braucht. Der duale Verstärker kommt im 8-Lead MSOP.

Hinweis: Die Werte stammen aus dem Analog Devices ADA4051-2 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

ADA4051-2ARMZ-R7 wird im 8-Lead MSOP geliefert (ADI-Umriss RM-8), einem kompakten 3 mm x 3 mm großen oberflächenmontierbaren Gehäuse mit 0,65 mm Rastermass. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "R7" die 7-Zoll-Tape-and-Reel-Verpackung. Der gleiche ADA4051-2-Chip wird auch im 8-Lead LFCSP (CP-8) angeboten; der einzelne ADA4051-1 ergänzt SOT-23-5 und SC-70-5. Bei einem Mikrovolt-Offset-Verstärker die Eingangsleitungen kurz und symmetrisch halten und hochohmige Sensorknoten schirmen, damit Platinenleckströme die Präzision nicht zunichtemachen. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADA4051-2 Datenblatt.

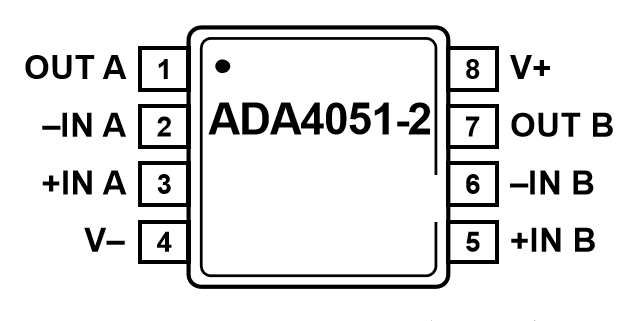

Das 8-Lead-MSOP nutzt die Standard-Dual-Verstärker-Pinbelegung, je ein Verstärker auf jeder Seite:

• Pin 1 - OUT A: Ausgang, Verstärker A.
• Pin 2 - -IN A: Invertierender Eingang, Verstärker A.
• Pin 3 - +IN A: Nichtinvertierender Eingang, Verstärker A.
• Pin 4 - V-: Negative Versorgung (oder Masse bei Einzelversorgung).
• Pin 5 - +IN B: Nichtinvertierender Eingang, Verstärker B.
• Pin 6 - -IN B: Invertierender Eingang, Verstärker B.
• Pin 7 - OUT B: Ausgang, Verstärker B.
• Pin 8 - V+: Positive Versorgung (1,8 V bis 5,5 V einzeln); nahe am Pin abblocken.

Die physische Pinnummerierung des 8-Lead-MSOP entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte ADI-Nulldrift-Präzisionsverstärker aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Kanalzahl, Versorgung, Offset und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Beim ADA4051-2 bleiben, wenn Mikroampere-Versorgungsstrom und Rail-to-Rail-Betrieb in einem Batterie-Sensor-Frontend am wichtigsten sind. Zum AD8629 für einen klassischen Auto-Zero-Dual mit höherer Bandbreite, AD8552 für einen Dual-Chopper, AD8554 bei vier Kanälen, oder den einzelnen AD8628/AD8538 für einen Kanal. Alle tauschen etwas Leistung gegen Bandbreite gegenüber dem ADA4051-2.

Analog Devices, Inc. (ADI) mit Hauptsitz in Wilmington, Massachusetts, USA, ist ein weltweiter Führer bei hochwertigen Analog-, Mixed-Signal- und HF-Halbleitern und der Referenzname bei Präzisionsverstärkern. Der ADA4051-2 gehört zu ADIs Nulldrift-Präzisionsverstärker-Portfolio, in dem Auto-Zero-Offsetkorrektur mit Mikroleistungs-Versorgungsstrom für batteriebetriebene Sensor- und Instrumentierungs-Frontends kombiniert wird.

ADI unterstützt den ADA4051-2 mit vollständiger Datenblatt-Charakterisierung, SPICE-Modellen und Applikationsschriften zu Nulldrift-Architektur, Eingangsschirmung und Low-Offset-Layout - Hinweise, die zählen, weil auf Mikrovoltebene Platinenleckströme und Thermoelementübergänge mit dem Fehler des Verstärkers konkurrieren können.
