Der AD9283 ist ein vollständiger monolithischer 8-Bit-Abtast-Analog-Digital-Wandler von Analog Devices, gebaut für niedrige Kosten, geringe Leistung und kleine Größe. Er integriert einen hochwertigen Track-and-Hold und eine Referenz, tastet mit bis zu 100 MSPS ab (Stufen 50, 80 und 100 MSPS) und zieht dabei nur 90 mW aus einer einzelnen 3-V-Versorgung. AD9283BRSZ-RL100 ist die RoHS-konforme ("Z") 20-Lead-SSOP-Version auf Tape and Reel.

Was den AD9283 über seine Abtastrate hinaus nützlich macht, ist die Kombination aus einem differenziellen 1-V-p-p-Eingang und einer analogen Vollleistungsbandbreite von 475 MHz. Diese Bandbreite, weit über dem Nyquist eines 100-MSPS-Takts, erlaubt das Unterabtasten von IF-Signalen: ein Träger im Bereich von zehn bis niedrigen hundert MHz kann direkt abgetastet und digitalisiert werden - daher passt ein schneller, stromsparender 8-Bit-Wandler wie dieser zu IF-Abtastempfängern wie zur Basisband-Digitalisierung. Der Encode-(Takt-)Eingang ist ein einzelner Pin, das 8-Bit-Ergebnis erscheint auf einem TTL/CMOS-kompatiblen Parallelbus im Offset-Binärformat.

Die Leistung ist die andere Geschichte. Mit 90 mW im Betrieb und 4,2 mW im Power-down ist der AD9283 für Batterie- und Handheld-Geräte gebaut, wo ein schneller ADC normalerweise die Versorgung leeren würde. Die einzelne analoge 3-V-Schiene mit separatem DRVDD (2,5 V oder 3,3 V) für die Ausgangstreiber erlaubt eine saubere Anbindung an Niederspannungslogik. Das 20-Lead-SSOP hält die Grundfläche für tragbare Instrumente klein.

Hinweis: Die Werte stammen aus dem Analog Devices AD9283 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

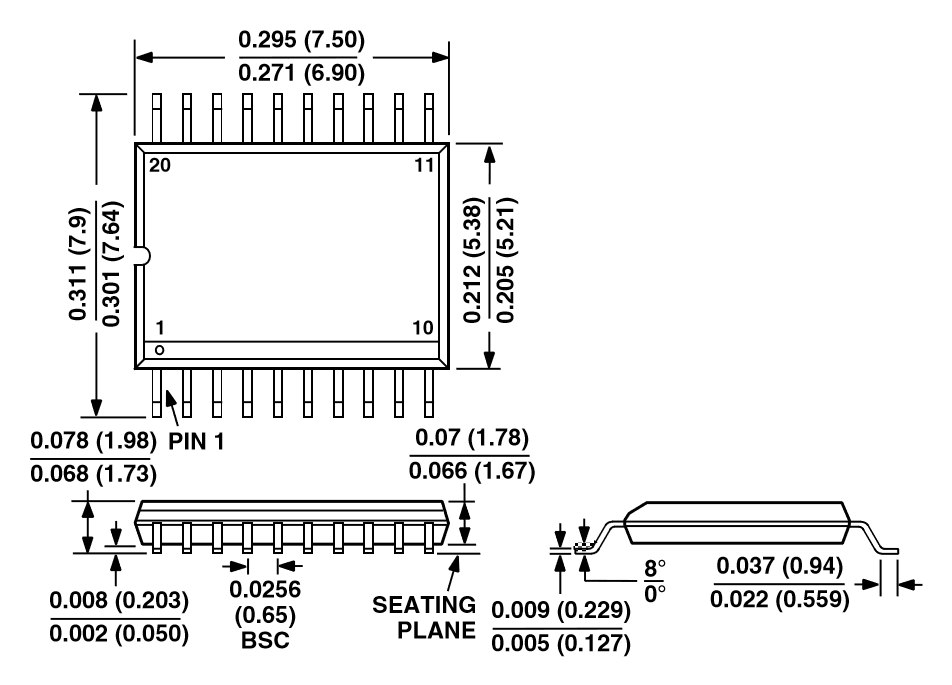

AD9283BRSZ-RL100 wird im 20-Lead SSOP geliefert (Shrink Small Outline Package, ADI-Umriss RS-20), einem kompakten oberflächenmontierbaren Gehäuse mit 0,65 mm Rastermass. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "RL100" die 100-MSPS-Stufe auf Tape and Reel. Das SSOP hält die Grundfläche für tragbare und Handheld-Instrumente klein. Bei einem schnellen 8-Bit-Wandler die analoge 3 V und die DRVDD-Ausgangstreiberschiene trennen und beide nahe am Gehäuse abblocken, um den SNR zu halten. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices AD9283 Datenblatt.

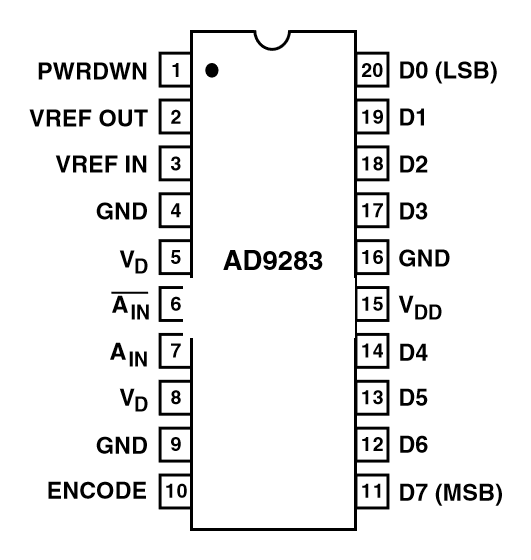

Das 20-Lead-SSOP gruppiert eine Analogeingangsseite, eine Digitalausgangsseite und separate Versorgungen:

• AIN, AIN (Pins 6, 7): Differenzieller Analogeingang, 1 V p-p.
• ENCODE (Pin 10): Abtast-(Encode-)Takteingang; Jitter hier setzt den SNR bei hohen Eingangsfrequenzen.
• VREF OUT / VREF IN (Pins 2, 3): Interner Referenzausgang und Referenzeingang.
• D7-D0 (Pins 11, 12, 13, 14, 17, 18, 19, 20): 8-Bit-Parallelausgang, Offset-Binär; D7 (MSB) an Pin 11, D0 (LSB) an Pin 20.
• PWRDWN (Pin 1): Power-down-Steuerung (4,2 mW im Power-down).
• VD / VDD (Pins 5, 8, 15): Analoge und digitale Treiberversorgungen.
• GND (Pins 4, 9, 16): Masserückleitungen.

Die vollständige physische Pinnummerierung des 20-Lead-SSOP entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte ADI-Hochgeschwindigkeits-ADCs aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Auflösung, Abtastrate, Versorgung und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Beim AD9283 bleiben für einen stromsparenden 8-Bit-100-MSPS-Digitalisierer in tragbaren Geräten. Zum AD9280 oder AD9057 herabstufen, wenn die Abtastrate niedriger sein darf, den dualen AD9281 für zwei Kanäle nutzen, zum AD9054 für höhere Abtastrate wechseln, oder den 10-Bit-AD9215 wählen, wenn mehr Auflösung die zusätzliche Leistung und Fläche wert ist.

Analog Devices, Inc. (ADI) mit Hauptsitz in Wilmington, Massachusetts, USA, ist ein weltweiter Führer bei hochwertigen Analog-, Mixed-Signal- und HF-Halbleitern und einer der prägenden Namen in der Datenwandlung. Der AD9283 gehört zu ADIs Hochgeschwindigkeits-ADC-Portfolio, in dem integrierter Track-and-Hold, breite analoge Bandbreite und geringe Leistung für kostensensitive, tragbare Digitalisierung kombiniert werden.

ADI unterstützt den AD9283 mit vollständiger Datenblatt-Charakterisierung, Evaluierungsboards und Applikationssupport zu Takt, Eingangsansteuerung und Layout für schnelle Wandler - Hinweise, die direkt beeinflussen, ob das Bauteil seinen Datenblatt-SNR auf einer realen Platine erreicht.
