Der ADN8834 ist ein Einchip-TEC-Controller von Analog Devices: alles, was nötig ist, um eine Laserdiode oder Komponente mit einem thermoelektrischen Kühler auf Solltemperatur zu halten - Leistungsstufe, Regelverstärker und Schutz - in einem Bauteil. ADN8834ACBZ-R7 ist die RoHS-konforme ("Z") 25-Ball-WLCSP-Version (CB-25-7, 2,54 mm x 2,54 mm) auf Tape and Reel; derselbe Chip kommt auch im 24-Lead-LFCSP.

Die Leistungsstufe ist das Markenzeichen. Ein TEC muss in beide Richtungen getrieben werden (kühlen und heizen), was eine H-Brücke verlangt. Der ADN8834 integriert alle vier MOSFETs (P-Seite ~47 mΩ, N-Seite ~31 mΩ bei 5 V) und teilt die Brücke in eine 2,0-MHz-PWM-Hälfte - effizient und schnell genug für eine winzige Spule - und eine lineare Hälfte, die den TEC-Strom auf geringe Welligkeit glättet. Das Ergebnis sind bis zu 1,5 A sauberer bidirektionaler TEC-Strom aus einer 2,7-V- bis 5,5-V-Schiene ohne externe Leistungstransistoren.

Die Regelseite ist ebenso komplett: zwei Nulldrift-Rail-to-Rail-Chopperverstärker bilden den Thermistoreingang und das PID-Kompensationsnetzwerk, sodass die gesamte analoge Temperaturschleife nur mit Widerständen und Kondensatoren um den Chip herum entsteht - keine externen Präzisions-OpAmps, und Mikrovolt-Drift, wo Millikelvin-Stabilität das Ziel ist. Die Pins VLIM/SD und ILIM setzen unabhängige Heiz- und Kühl-Spannungs-/Stromgrenzen (VLIM dient zugleich als Shutdown), und ITEC/VTEC melden Strom und Spannung des TEC in Echtzeit an das System.

Hinweis: Die Werte stammen aus dem Analog Devices ADN8834 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

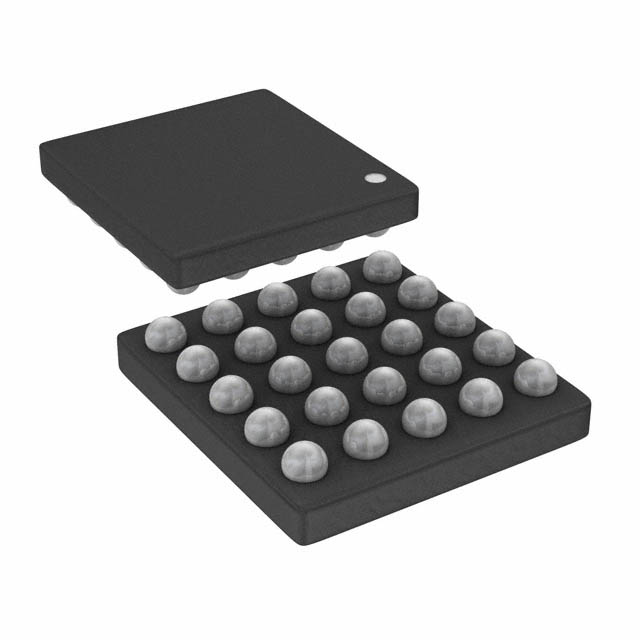

ADN8834ACBZ-R7 wird im 25-Ball-WLCSP geliefert (Wafer-Level Chip Scale Package, ADI-Umriss CB-25-7), nur 2,54 mm x 2,54 mm mit 0,5 mm Ball-Pitch - klein genug für das Innere eines optischen Transceivers neben der TOSA. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "R7" die Tape-and-Reel-Verpackung. Derselbe Chip im 24-Lead-LFCSP (ADN8834ACPZ) passt zu Boards mit bedrahteter Vorliebe. Die SW-Spulenschleife eng halten, PGND-Leistungsrückführungen von AGND-Messmasse trennen und das Thermistornetzwerk nahe an die Eingangsbälle legen. Gehäuseabmessungen und A1-Ball-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADN8834 Datenblatt.

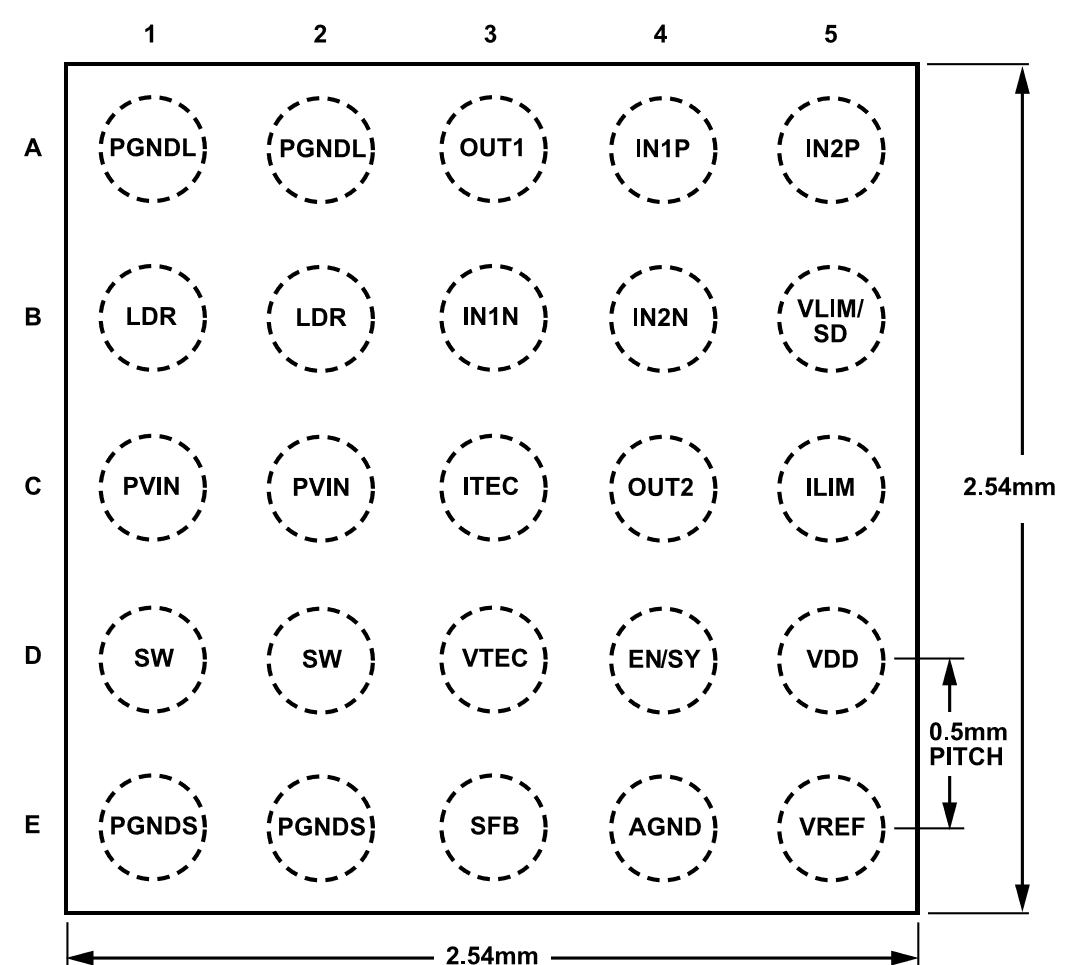

Das 25-Ball-WLCSP (5-x-5-Raster, A1-E5) gruppiert Leistungsbrücke, die zwei Verstärker und die Steuer-/Monitorsignale:

• PVIN (C1, C2) / VDD (D5): Leistungs- und Controller-Versorgung, 2,7-5,5 V.
• SW (D1, D2) + SFB (E3): PWM-Schaltknoten zur Spule und dessen Rückführung; LDR (B1, B2) ist der lineare TEC-Antrieb.
• PGNDL (A1, A2) / PGNDS (E1, E2) / AGND (E4): Leistungs- und Analogmassen - getrennt führen.
• IN1P/IN1N/OUT1 (A4, B3, A3): Chopperverstärker 1 - Thermistor-Eingangsstufe.
• IN2P/IN2N/OUT2 (A5, B4, C4): Chopperverstärker 2 - PID-Kompensationsstufe.
• VLIM/SD (B5) / ILIM (C5): Unabhängige Heiz-/Kühl-Spannungs- und Stromgrenzen; VLIM zugleich Shutdown.
• ITEC (C3) / VTEC (D3): Echtzeit-Monitorausgänge für TEC-Strom und -Spannung.
• EN/SY (D4) / VREF (E5): Enable mit PWM-Sync-Option und der Präzisionsreferenzausgang.

Die physische A1-E5-Ball-Map des WLCSP-25 entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte TEC-Controller aus unserem Katalog. Sie sind keine Direktersatztypen; prüfen Sie Stromklasse, integrierte vs. externe FETs, Gehäuse und Schleifenarchitektur vor einem Ersatz.

Auswahlhinweise: Beim ADN8834 bleiben für bis zu 1,5 A mit allem integriert im kleinsten Footprint. ADN8833/ADN8835 sind dieselbe Familie mit weniger/mehr Strom; ADN8831 oder LTC1923 mit externen FETs wählen, wenn der TEC mehr braucht, als die integrierte Brücke trägt, oder den MAX1978 als integrierte Alternative eines anderen Anbieters.
