Der UC3845BD1R2G ist die SOIC-8-Variante auf Gurt und Rolle des UC3845B, einem Mitglied der branchenueblichen UC3842B/3843B/3844B/3845B-Familie von Hochleistungs-Controllern im Strommodus von onsemi. Diese Controller sind speziell fuer Offline-Schaltnetzteile und DC-DC-Wandleranwendungen ausgelegt und bieten eine vollstaendige PWM-Steuerungsloesung mit einer minimalen Anzahl externer Bauteile.

Auf dem Chip integriert er einen abgeglichenen Oszillator fuer praezise Frequenzsteuerung, eine temperaturkompensierte Spannungsreferenz, einen Fehlerverstaerker mit hoher Verstaerkung, einen Stromabtastkomparator und eine Hochstrom-Gegentakt-Ausgangsstufe, die sich ideal fuer den direkten Antrieb eines Leistungs-MOSFETs eignet. Der Betrieb im Strommodus bietet eine automatische Vorwaertskompensation und eine inhaerent schnelle Reaktion auf Eingangsspannungsaenderungen, waehrend die selbsthaltende PWM eine zyklusweise Strombegrenzung fuer ein robustes Ueberlastverhalten durchfuehrt.

Innerhalb der Familie kombiniert die UC3845B-Variante eine niedrige Unterspannungssperre von 8.5V (ein) / 7.6V (aus) mit einem internen Flip-Flop, das das maximale Tastverhaeltnis auf 50% begrenzt. Zu den Schutzfunktionen gehoeren ferner UVLO mit Hysterese, programmierbare Ausgangstotzeit sowie niedriger Anlauf- und Betriebsstrom. Die Oszillatorfrequenz ist bei 250kHz garantiert und der Betrieb im Strommodus reicht bis 500kHz. Das Suffix D1 bezeichnet das 8-polige SOIC (CASE 751) und das Suffix R2G die Gurt-und-Rolle-Verpackung, Pb-frei.

Hinweis: Vollstaendige elektrische Parameter und Kennlinien entnehmen Sie dem offiziellen onsemi-Datenblatt UC3844B/UC3845B. Aenderungen ohne Ankuendigung vorbehalten; ueberpruefen Sie alle Parameter vor dem endgueltigen Design.

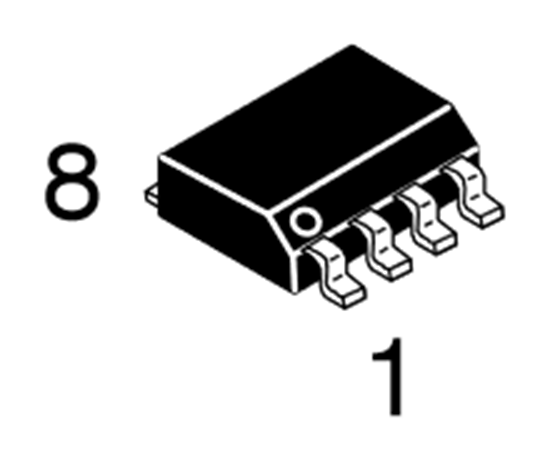

Der UC3845BD1R2G wird im 8-poligen schmalen SOIC-8-SMD-Gehaeuse geliefert, onsemi CASE 751, gekennzeichnet durch das Suffix D1. Die Familie wird auch im PDIP-8 (Suffix N, CASE 626) fuer die Durchsteckmontage und im SOIC-14 (Suffix D) angeboten, das Versorgung und Masse der Gegentakt-Ausgangsstufe auf eigene Pins auftrennt.

Das Bestellsuffix R2G kennzeichnet die Verpackung auf Gurt und Rolle mit Pb-freien Anschluessen, RoHS-konform und kompatibel mit den Standard-Landemustern und Reflow-Profilen fuer SOIC-8 fuer die automatisierte SMT-Montage.

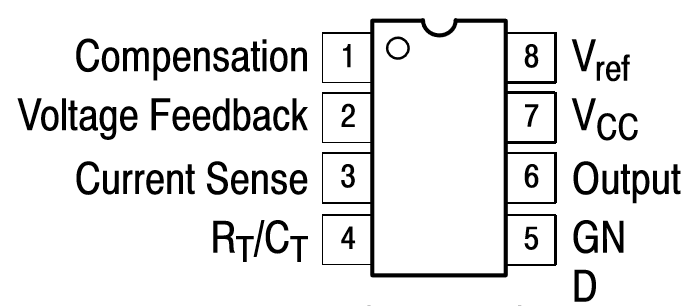

Der UC3845BD1R2G verwendet die branchenuebliche 8-polige Pinbelegung des Controllers im Strommodus (Draufsicht):

• Pin 1 - COMP: Ausgang des Fehlerverstaerkers / Schleifenkompensation.
• Pin 2 - VFB: Spannungsrueckkopplung, invertierender Eingang des Fehlerverstaerkers.
• Pin 3 - CS (Current Sense): Eingang zur Erfassung des Schaltstroms fuer den PWM-Komparator und die zyklusweise Begrenzung.
• Pin 4 - RT/CT: Zeitgebender Oszillatorwiderstand und -kondensator.
• Pin 5 - GND: Masse.
• Pin 6 - OUTPUT: Gegentakt-Gate-Treiberausgang.
• Pin 7 - VCC: Versorgungsspannung (UVLO 8.5V ein / 7.6V aus).
• Pin 8 - VREF: Abgeglichener Referenzausgang.

Entkoppeln Sie VCC und VREF mit Keramikkondensatoren nahe am Bauteil gegen Masse und halten Sie die Leiterbahnen von CS und RT/CT kurz. Bestaetigen Sie die genaue Pinbelegung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Controller der UC384x-Familie sind als Referenz aufgefuehrt. Pruefen Sie UVLO-Schwellen, maximales Tastverhaeltnis, Temperaturklasse und Gehaeuse vor einem Austausch.
