Der ADT7410 ist ein kompletter Digitaltemperatursensor von Analog Devices: Bandgap-Temperaturreferenz, ADC und I2C-Schnittstelle in einem 8-Lead-SOIC, sodass das System kalibrierte Grad Celsius direkt über den Bus liest. ADT7410TRZ-REEL7 ist die RoHS-konforme ("Z") Version auf 7-Zoll-Rolle.

Sein Kernversprechen ist Genauigkeit ohne Kalibrierung: ±0,5°C von -40°C bis +105°C (und ±0,4°C an 2,7-3,3 V), werksseitig getrimmt, mit Messbereich von -55°C bis +150°C. Der Wandler läuft standardmäßig mit 13 Bit (0,0625°C/LSB) und schaltet mit einem Registerbit auf 16 Bit (0,0078°C/LSB) - fein genug für Gradienten und Drift, die grobe Sensoren übersehen. Außer Abblockkondensator und I2C-Pull-ups sind keine externen Bauteile nötig.

Die Systemintegration vervollständigt das Bild. Die I2C-Schnittstelle (bis 400 kHz) bietet über A0/A1 vier Adressen, sodass vier Sensoren einen Bus ohne Mux teilen. Zwei Open-Drain-Ausgänge sind Hardware-Alarme: INT meldet Über-/Untertemperaturgrenzen, CT eine kritische Schwelle, jeweils als Komparator- oder Interrupt-Modus konfigurierbar - Schutz, der auch bei hängender Firmware wirkt. Die Leistung skaliert mit der Abtastung: 210 µA kontinuierlich, ~46 µA bei 1 Messung/s, 2 µA im Shutdown für Batteriedesigns.

Hinweis: Die Werte stammen aus dem Analog Devices ADT7410 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

ADT7410TRZ-REEL7 wird im 8-Lead Narrow-Body SOIC (ADI-Umriss R-8) mit 1,27 mm Rastermass geliefert. "Z" kennzeichnet das RoHS-konforme bleifreie Finish, "REEL7" die 7-Zoll-Tape-and-Reel-Verpackung. Da der Sensor die eigene Chiptemperatur misst, dort montieren, wo die relevante Wärme fließt: nahe an der überwachten Komponente, mit Kupferkopplung in die gemessene Fläche. 0,1 µF an VDD und ~10-kΩ-Pull-ups an SCL/SDA (und an INT/CT bei Nutzung) vorsehen. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Analog Devices ADT7410 Datenblatt.

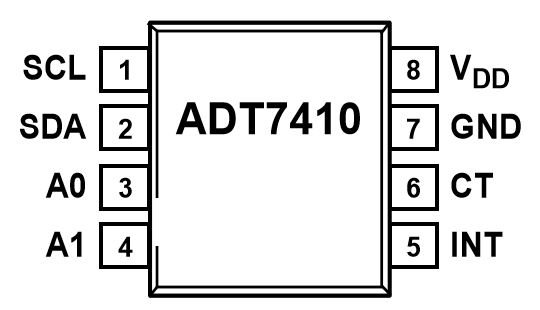

Das 8-Lead-SOIC führt den I2C-Bus, die Adresswahl und die zwei Alarmausgänge heraus:

• Pin 1 - SCL: I2C-Takt (Open-Drain-Bus, ~10-kΩ-Pull-up).
• Pin 2 - SDA: I2C-Daten (Open-Drain, ~10-kΩ-Pull-up).
• Pin 3 - A0: I2C-Adresswahl Bit 0 (an GND oder VDD).
• Pin 4 - A1: I2C-Adresswahl Bit 1 - mit A0 vier Adressen (0x48-0x4B).
• Pin 5 - INT: Über-/Untertemperatur-Alarmausgang, Open-Drain.
• Pin 6 - CT: Kritischtemperatur-Alarmausgang, Open-Drain.
• Pin 7 - GND: Masse (analog + digital).
• Pin 8 - VDD: Versorgung 2,7-5,5 V; mit 0,1 µF am Pin abblocken.

Die physische Pinnummerierung des 8-Lead-SOIC entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte Digitaltemperatursensoren aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Schnittstelle, Genauigkeitsklasse, Gehäuse und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Beim ADT7410 bleiben für ±0,5°C-I2C-Messung im Standard-SOIC-8. Zum ADT7420 (I2C) oder ADT7320 (SPI) wechseln, wenn ±0,25°C zählt; den ADT7310 wählen, wenn das Board SPI statt I2C spricht; der TMP275 ist die Second-Source-artige Alternative auf gleichem Bus und gleicher Klasse.

Analog Devices, Inc. (ADI) mit Hauptsitz in Wilmington, Massachusetts, USA, ist ein weltweiter Führer bei hochwertigen Analog-, Mixed-Signal- und HF-Halbleitern, mit einem langjährigen Portfolio für präzise Temperaturmessung. Der ADT7410 verbindet ADIs Bandgap-Sensorik und Wandlerdesign, sodass kalibrierte ±0,5-°C-Werte direkt vom I2C-Bus kommen.

ADI unterstützt den ADT7410 mit vollständiger Datenblatt-Charakterisierung, Registerprogrammier-Anleitung und Thermolayout-Applikationsschriften - die Details, die bestimmen, ob der Sensor die tatsächlich gemeinte Temperatur meldet.
