Die DS1135 behandelt Zeit als Bauteil: Wo Digitaldesigns Verzögerungen einst mit Gatterketten, RC-Netzwerken oder Leiterbahnlängen abstimmten, packt diese Vollsilizium-Verzögerungsleitung drei unabhängige, werksgetrimmte Verzögerungen in ein 8-Pin-Gehäuse. Signal hinein, dasselbe Signal heraus - 25 ns später je Kanal in dieser -25-Klasse. DS1135Z-25+T&R ist das bleifreie SOIC-8 (150 mil) auf Tape and Reel; die Familie reicht von 6 bis 30 ns je Stufe, die Schwester DS1135L bedient 3,3-V-Systeme.

Was eine Silizium-Verzögerungsleitung zur eigenen Teilenummer macht, ist die Genauigkeitsgarantie: ±1,5 ns Anfangstoleranz für die 25-ns-Klasse bei 25°C/5 V, gehalten auf ±1,5 ns über 0°C bis +70°C und ±2 ns über den vollen Industriebereich -40°C bis +85°C. Eine Logikgatterkette driftet mit Prozess, Spannung und Temperatur; die getrimmte Timing-Schaltung der DS1135 nicht. Ebenso wichtig: Die Genauigkeit gilt für beide Flanken - Tastverhältnis eines Takts und Breite eines Pulses passieren unverändert.

Die Schnittstelle ist schlichte Digitaltechnik: TTL/LS-TTL- und CMOS-kompatible Eingänge (VIH 2,2 V / VIL 0,8 V), nichtinvertierende gepufferte Ausgänge mit je bis zu 10 LS-Lasten (IOL 12 mA), eine +5-V-Versorgung mit max. 35 mA. Drei Kanäle in einem Gehäuse richten drei Signalpfade aus - Takt zu zwei Datengruppen, drei Speicher-Strobes, oder kaskadiert für längere Verzögerungen - und ersetzen DS1013/DS1035 direkt in höheren Geschwindigkeitsklassen.

Hinweis: Die Werte stammen aus dem Maxim DS1135 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

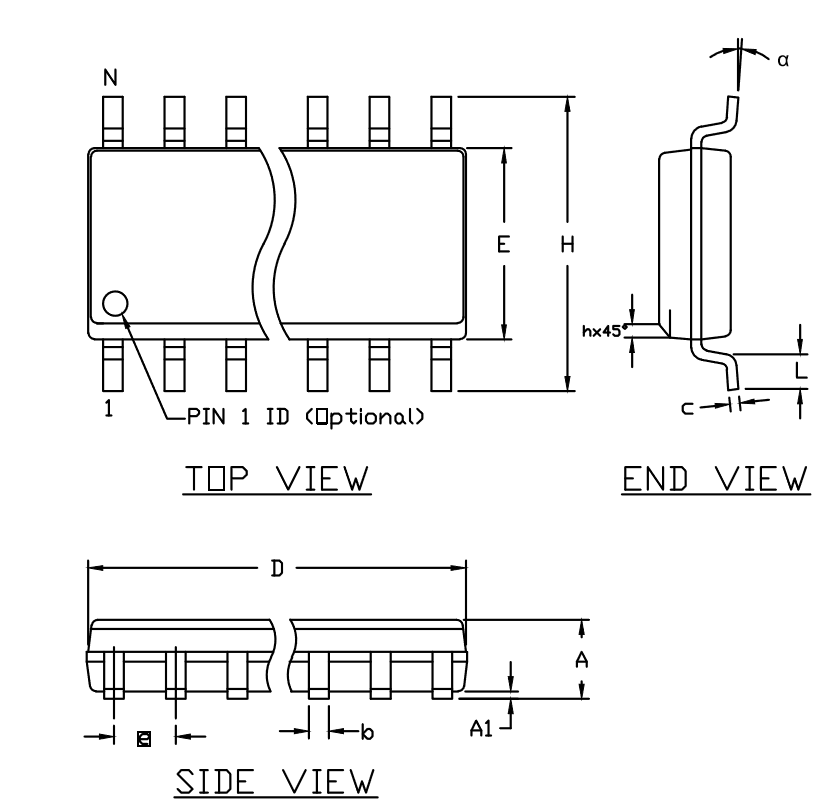

DS1135Z-25+T&R kommt im 8-Lead-SOIC mit 150 mil (Maxim-Umriss 21-0041, JEDEC-MS-012-Klasse, 1,27 mm Rastermass) - das "Z" in der Teilenummer. Das "+" kennzeichnet das bleifreie Finish, "T&R" die Tape-and-Reel-Verpackung; der Baustein ist dampfphasen-, IR- und wellenlötbar. Das Layout ist einfache Logikpraxis: 0,1 µF an VCC abblocken - und daran denken, dass Ausgangskapazität zur Verzögerung addiert: verzögerte Taktleitungen kurz und gleich belastet halten, wenn Kanal-zu-Kanal-Ausrichtung zählt. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Maxim DS1135 Datenblatt.

Das 8-Lead-SOIC paart die drei Eingänge links mit ihren gespiegelten Ausgängen rechts:

• Pin 1 - IN1: Eingang Verzögerungsleitung 1 (TTL/CMOS-kompatibel).
• Pin 2 - IN2: Eingang Verzögerungsleitung 2.
• Pin 3 - IN3: Eingang Verzögerungsleitung 3.
• Pin 4 - GND: Masse.
• Pin 5 - OUT3: Ausgang 3 - IN3 um 25 ns verzögert, nichtinvertiert.
• Pin 6 - OUT2: Ausgang 2.
• Pin 7 - OUT1: Ausgang 1.
• Pin 8 - VCC: +5-V-Versorgung; mit 0,1 µF am Pin abblocken.

Die physische Pinnummerierung des SOIC-8 entnehmen Sie der Gehäusezeichnung unten.
