Produktdetails
RHRG75120 - onsemi 1200V 75A Hyperfast-Gleichrichterdiode (TO-247-2L)
Die RHRG75120 von onsemi (vormals Fairchild Semiconductor) ist eine 1200V, 75A Hyperfast-Gleichrichterdiode mit weicher Sperrverzoegerung, einer Sperrverzoegerungszeit von 100ns, Avalanche-Energie-Klassifizierung und niedriger Durchlassspannung von 3,2V. Aufgebaut in siliziumnitrid-passivierter, ionenimplantierter Epitaxial-Planar-Technik und im robusten TO-247-2L-Gehaeuse, ist sie fuer Freilauf- und Klemmfunktionen in Schaltnetzteilen, PFC-Stufen und Leistungsschaltkreisen ausgelegt.
Produktvorstellung
Die RHRG75120 ist eine 1200V / 75A Hyperfast-Gleichrichterdiode, optimiert auf weiche Sperrverzoegerung und sehr kurze Sperrverzoegerungszeit. Bei vollem Durchlassstrom von 75A (di/dt = 100A/µs) erreicht sie eine typische trr von rund 100ns, was Schaltverluste und Sperrverzoegerungs-Schwingungen in hart schaltenden Topologien minimiert; das weiche Recovery-Verhalten unterdrueckt elektrisches Rauschen und entlastet den begleitenden Schalttransistor.
Mit 1200V repetitiver Sperrspannung und 75A mittlerem gleichgerichteten Durchlassstrom (TC = 42°C, 20kHz Rechteck) eignet sich die RHRG75120 als Freilauf-Klemmdiode und Ausgangsgleichrichter in Netzteilen hoeherer Spannung, Boost-PFC-Vorreglern, Wechselrichtern und Motorantriebs-Snubbern. Die Avalanche-Energie-Klassifizierung (EAVL = 50mJ) bietet zusaetzliche Robustheit gegen transiente Ueberspannungen.
Das Bauteil wird im JEDEC-Gehaeuse TO-247-2L (TO-247AC, zweipolig) als Durchsteckmontage geliefert; die Kathode ist mit der Montageflaeche verbunden zur effizienten Waermeabfuhr und ist RoHS-konform / bleifrei.
Experten-Einblick
Warum die RHRG75120 fuer 1200V-Hartschalt-Gleichrichtung?
- Hyperfast 100ns weiche Recovery senkt Schaltverluste: die kurze, weiche Sperrverzoegerung reduziert sowohl die Abschaltverluste der Diode als auch die Einschaltverluste des Gegentransistors und verringert EMI durch Recovery-Schwingungen - entscheidend in hochfrequenten Boost-PFC- und Wechselrichterzweigen.
- 1200V / 75A mit Avalanche-Rating schafft Reserve: die 1200V Sperrspannung passt zu 800V-DC-Zwischenkreisen und dreiphasig gleichgerichteten Schienen, und die 50mJ Avalanche-Energie laesst die Diode ungeklemmte induktive Transienten in vielen Designs ohne externen Snubber ueberstehen.
- TO-247-2L mit Kathode an der Flaeche erleichtert das Thermodesign: die Kathode-an-Tab-Bauweise und 0,8°C/W Waermewiderstand Sperrschicht-Gehaeuse halten das mit 190W spezifizierte Bauteil am Kuehlkoerper kuehl und ermoeglichen Dauerbetrieb bei 75A.
Hauptvorteile
1200V repetitive Spitzen-, Arbeits- und DC-Sperrspannung passt mit komfortabler Reserve zu 800V-Zwischenkreisen und dreiphasig gleichgerichteten Schienen.
75A mittlerer gleichgerichteter Durchlassstrom mit 150A repetitiver und 500A nicht-repetitiver Stossstrombelastbarkeit fuer anspruchsvollen Freilauf- und Gleichrichterbetrieb.
Typisch 100ns trr bei 75A mit weicher Recovery minimiert Schaltverluste, Schwingungen und EMI in hart schaltenden Wandlern.
50mJ Avalanche-Energie-Rating bietet Robustheit gegen ungeklemmte induktive Transienten und erhoeht die Systemzuverlaessigkeit.
Spezifikationen
| Parameter | Wert | Bedingung / Hinweise |
|---|---|---|
| Bauteiltyp | Hyperfast-Gleichrichterdiode (weiche Recovery) | onsemi / Fairchild |
| Repetitive Spitzensperrspannung (VRRM) | 1200 V | = VRWM = VR (DC-Sperrung) |
| Mittlerer Durchlassstrom (IF(AV)) | 75 A | TC = 42°C, 20kHz Rechteck |
| Repetitiver Spitzenstossstrom (IFRM) | 150 A | Rechteck, 20kHz |
| Nicht-repetitiver Stossstrom (IFSM) | 500 A | Halbwelle, einphasig, 60Hz |
| Durchlassspannung (VF) | 3,2 V (max.) | IF = 75A, 25°C (2,6V bei 150°C) |
| Sperrstrom (IR) | 250 µA (max.) | VR = 1200V, 25°C |
| Sperrverzoegerungszeit (trr) | 100 ns (max.) | IF = 75A, di/dt = 100A/µs |
| Verlustleistung (PD) | 190 W | TC = 25°C |
| Avalanche-Energie (EAVL) | 50 mJ | |
| Waermewiderstand (RθJC) | 0,8 °C/W | Sperrschicht zu Gehaeuse |
| Betriebs- / Lagertemperatur (TJ, TSTG) | -65 °C ~ +175 °C | |
| Gehaeuse | TO-247-2L (TO-247AC) | Kathode an Montageflaeche, bleifrei / RoHS |
Hinweis: Vollstaendige elektrische Parameter und Kennlinien siehe offizielles onsemi RHRG75120 Datenblatt. Aenderungen vorbehalten; alle Parameter vor dem finalen Design pruefen.

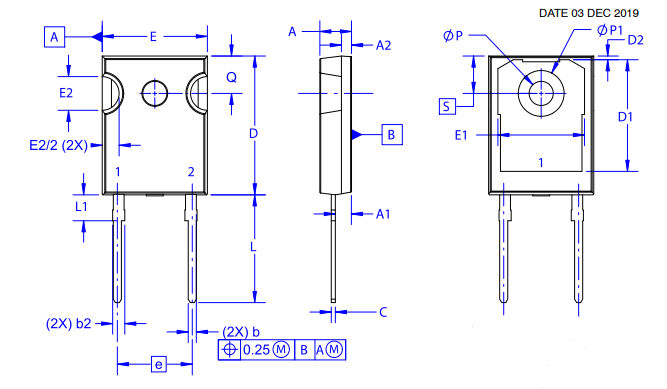

Gehaeuseinformationen
Die RHRG75120 wird im JEDEC-Gehaeuse TO-247-2L (TO-247AC, zweipolig) als Durchsteck-Leistungsgehaeuse geliefert. Die Kathode ist mit der metallenen Montageflaeche auf der Rueckseite verbunden, was einen niedrigen Waermewiderstand Sperrschicht-Gehaeuse von 0,8°C/W zur effizienten Waermeabfuhr an einen Kuehlkoerper ergibt.
Mit 190W Verlustleistung und (isolierbarer) Montage ueber die Flaechenbohrung unterstuetzt das TO-247-2L-Gehaeuse den Dauer-Durchlassstrom von 75A und die hohen Stossstromwerte in anspruchsvollen Leistungsschaltungen. Das Gehaeuse ist bleifrei und RoHS-konform.
Anschlusskonfiguration & Polaritaet
Die RHRG75120 ist eine zweipolige Gleichrichterdiode (Anode und Kathode). Auf korrekte Polaritaet bei der Montage achten:
- Anode (A): positiver Anschluss im Durchlassbetrieb; einer der beiden Gehaeuseanschluesse.
- Kathode (K): negativer Anschluss im Durchlassbetrieb. Beim TO-247-2L ist die Kathode intern mit der metallenen Montageflaeche (Rueckseite) verbunden, sodass das Metall der Kuehlkoerperseite auf Kathodenpotential liegt - den Kuehlkoerper isolieren, falls er ein anderes Potential fuehren muss.
Im Durchlassbetrieb fliesst der Strom von Anode zu Kathode; in Sperrrichtung (Kathode positiv gegenueber Anode) sperrt die Diode bis 1200V.
Alternative Bauteile
Die folgenden Gleichrichter der 1200V-Klasse (hyperfast / ultrafast) dienen als Referenz. Vor der Auswahl einer Alternative Sperrspannung, Durchlassstrom, Sperrverzoegerungszeit, Gehaeuse und thermische Belastbarkeit mit Ihrem Design abgleichen.
| Teilenummer | Marke | Typ | Gehaeuse | Hauptmerkmal |
|---|---|---|---|---|
| RHRG30120 | onsemi | Hyperfast-Gleichrichter / 1200V / 30A | TO-247-2L | Gleiche Familie, niedrigerer Strom 30A |
| ISL9R3060G2 | onsemi | Hyperfast-Gleichrichter / 600V / 30A | TO-220 | 600V-Klasse, niedrigere Spannung |
| STTH75L12 | STMicroelectronics | Ultrafast-Gleichrichter / 1200V / 75A | TO-247 | Vergleichbare 1200V/75A Turbo-Diode |
| FFH75H120 | onsemi | Hyperfast-Gleichrichter / 1200V / 75A | TO-247 | Funktionell aehnliche 1200V/75A-Diode |
Herstellerinformationen
onsemi (ON Semiconductor, NASDAQ: ON) mit Hauptsitz in Scottsdale, Arizona, USA, ist ein fuehrender Anbieter von Leistungs- und Sensor-Halbleitern. Die RHRG75120 stammt urspruenglich von Fairchild Semiconductor, das Teil von onsemi wurde; das Bauteil bleibt Teil des onsemi-Portfolios an Hyperfast-Gleichrichtern fuer Schaltleistungs-Anwendungen.
onsemi unterhaelt weltweit technische Support-Zentren und Vertrieb und stellt Datenblaetter, SPICE-Modelle und Application Notes fuer seine Gleichrichter- und Leistungsdiskret-Familien bereit, um schnelles Design-in und Serienfertigung zu unterstuetzen.
Anwendungsbereiche
Haeufig gestellte Fragen
Wofuer wird die RHRG75120 verwendet?
Die RHRG75120 ist eine 1200V 75A Hyperfast-Gleichrichterdiode, eingesetzt als Freilauf-, Klemm- oder Boost-Diode in Schaltnetzteilen, PFC-Stufen, Wechselrichtern und Leistungsschaltkreisen.
Welcher Anschluss ist beim TO-247-2L die Kathode?
Die Kathode ist intern mit der metallenen Montageflaeche auf der Rueckseite des TO-247-2L verbunden, das Metall der Kuehlkoerperseite liegt somit auf Kathodenpotential.
Kann die RHRG75120 durch ein anderes Bauteil ersetzt werden?
Nur nach Pruefung von Sperrspannung, Durchlassstrom, Sperrverzoegerungszeit, Gehaeuse und thermischer Belastbarkeit gegenueber dem Original. Siehe Tabelle der Alternativen fuer Kandidaten der 1200V-Klasse.
Haftungsausschluss
Informationsgenauigkeit: Die technischen Daten auf dieser Seite basieren auf dem offiziellen onsemi-Datenblatt. Wir bemuehen uns um Genauigkeit und Vollstaendigkeit, Aenderungen bleiben jedoch vorbehalten. Alle Parameter vor dem finalen Design pruefen.
Echtheitsgarantie: Wir garantieren, dass alle verkauften Produkte echte Werksoriginale mit vollstaendiger Materialrueckverfolgbarkeit sind.
Technischer Support: Kostenlose technische Beratung ist vor und nach dem Kauf verfuegbar.
Anwendungshinweis: Diese Produktseite dient nur als Referenz. Die Eignung fuer bestimmte Anwendungen ist vom Entwicklungsingenieur anhand der tatsaechlichen Systemanforderungen zu pruefen.
RHRG75120 Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- onsemi
- Serie:
- -
- Verpackung/Gehäuse:
- TO-247-2
- Verpackung:
- Tube
- Produktstatus:
- Obsolete
- Technologie:
- Avalanche
- Spannung - Gleichstromsperrspannung (Vr) (Max):
- 1200 V
- Spannung - Vorwärtsspannung (Vf) (Max) @ If:
- 3.2 V @ 75 A
- Geschwindigkeit:
- Sperrerholungszeit (trr):
- 100 ns
- Strom - Sperrleck @ Vr:
- 250 µA @ 1200 V
- Kapazität @ Vr, F:
- -
- Strom - Durchschnittlich gleichgerichtet (Io):
- 75A
- Klasse:
- -
- Qualifizierung:
- -
- Montageart:
- Through Hole
- Lieferant Gerätepaket:
- TO-247-2
- Betriebstemperatur - Sperrschicht:
- -65°C ~ 175°C
- Kategorie:
- Einzeldioden
