Die ESD9X5.0ST5G gehoert zur ESD9X-Serie von onsemi mit spannungsempfindlichen Bauteilen, die Schaltungsknoten vor elektrostatischer Entladung schuetzen. Die Serie umfasst Sperrspannungen von 3,3V bis 12V; dieses Mitglied ist das 5V-Bauteil (Markierungscode B) und passt zu 5V-Signal- und Versorgungsleitungen in Mobiltelefonen, MP3-Spielern, Digitalkameras und anderen tragbaren Anwendungen, in denen Platinenflaeche besonders knapp ist.

Trotz ihrer Groesse sind die Schutzwerte betraechtlich: Die ESD-Festigkeit betraegt ±30kV fuer Kontakt- und Luftentladung gemaess IEC 61000-4-2 (Level-4-Standard) und mehr als 16kV nach dem Human Body Model (Klasse 3), bei einer Ansprechzeit typischerweise unter 1ns - schnell genug, um die Subnanosekunden-Flanke eines echten Schlags abzufangen. Der maximale Spitzen-Stossstrom in Sperrrichtung betraegt 9,7A, mit einer Klemmung bei maximal 12,3V bei diesem vollen Strom und 107W typischer Spitzen-Impulsleistung (8x20µs-Kurvenform).

Das Bauteil ist unidirektional: Pin 1 ist die Kathode (Leitungsseite) und Pin 2 die Anode (Masseseite), was eine niedrige Klemmspannung bei positiven Transienten und eine normale Diodenleitung unterhalb von Masse ergibt. Die Arbeitsspannung VRWM betraegt 5,0V bei einem Leckstrom von hoechstens 1µA, und der Durchbruch liegt bei mindestens 6,2V (1mA). Untergebracht im hohlraumfreien duroplastischen Epoxidharz SOD-923 (CASE 514AB) bei 0,43mm maximaler Hoehe, arbeitet sie von -55°C bis +150°C; das Suffix T5G bezeichnet 8.000 Einheiten auf Gurt und Rolle, bleifrei. Eine Version mit SZ-Praefix (SZESD9X5.0ST5G) deckt die Automobilanforderungen nach AEC-Q101 ab.

Hinweis: Beziehen Sie sich auf das offizielle Datenblatt der onsemi ESD9X-Serie fuer vollstaendige elektrische Parameter und Kurven. Aenderungen ohne Ankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Entwurf.

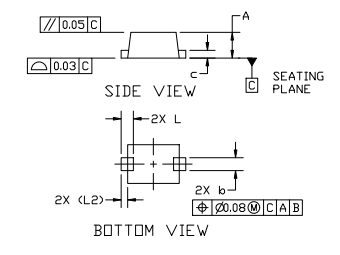

Die ESD9X5.0ST5G verwendet den SOD-923 (CASE 514AB)-Umriss von onsemi: ein zweipoliges Mikrogehaeuse mit einer Grundflaeche von 0,039in x 0,024in (1,0mm x 0,6mm) und einer maximalen Koerperhoehe von nur 0,017in (0,43mm). Das Gehaeuse besteht aus hohlraumfreiem, spritzgepresstem duroplastischem Epoxidharz mit Einstufung UL 94V-0, mit 100% matter Zinn-Beschichtung der Anschluesse ueber dem Leadframe; die Einbaulage ist beliebig, und das Bauteil erfuellt MSL 1 mit einer fuer 260°C qualifizierten Reflow-Temperatur.

Die Markierung besteht aus zwei Zeichen - dem bauteilspezifischen Code B (fuer das 5,0V-Mitglied) plus einem Datumscode - und das Suffix T5G bedeutet 8.000 Einheiten auf Gurt und Rolle, bleifrei. Da das Bauteil unidirektional ist, muss die Ausrichtung der Kathodenmarkierung zur geschuetzten Leitung folgen.

Das Bauteil ist unidirektional mit zwei Anschluessen - die Polaritaet ist entscheidend:

• Pin 1 - CATHODE: An die geschuetzte Signal- oder Versorgungsleitung anschliessen.
• Pin 2 - ANODE: An Masse anschliessen.

In dieser Ausrichtung werden positive Transienten auf der Leitung an der Durchbruchskennlinie in Sperrrichtung geklemmt (12,3V max bei voller Stossspitze von 9,7A), waehrend negative Transienten durch die Durchlassleitung der Diode abgeleitet werden. Platzieren Sie das Bauteil direkt am Steckerpin mit der kuerzestmoeglichen Masserueckfuehrung. Bestaetigen Sie die Polaritaet anhand des Datenblattbildes unten vor dem Layout.

Die folgenden ESD-Schutzdioden sind zur Referenz aufgefuehrt. Pruefen Sie Arbeitsspannung, Richtung, Kapazitaet, Klemmung und Grundflaeche vor einem Austausch.

onsemi (ON Semiconductor, NASDAQ: ON) mit Hauptsitz in Scottsdale, Arizona, USA, ist ein fuehrender Anbieter von Leistungs- und Schutzhalbleitern. Die mikrogehaeuste Schutzfamilie ESD9X richtet sich an platzkritische tragbare Designs, und Versionen mit SZ-Praefix erweitern dasselbe Silizium auf die AEC-Q101-Automobilqualifikation mit PPAP-Faehigkeit unter besonderen Anforderungen an Standort- und Aenderungskontrolle.

onsemi stellt vollstaendige Datenblaetter, Applikationsschriften (AND8308/D, AND8307/D) und langfristige Versorgung bereit, mit autorisierter Distribution und technischem Support in ganz China sowohl fuer Prototypen- als auch fuer Volumenprogramme.
