Texas Instruments LM5140QRWGRQ1

Teilenummer:
LM5140QRWGRQ1
Hersteller:
Texas Instruments
Kategorie:
DC-DC-Schaltregler
Verpackung:
40-VFQFN Exposed Pad
Datenblatt:
LM5140QRWGRQ1.pdf
Beschreibung:
DUAL SYNCHRONOUS BUCK CONTROLLER
Menge:

Stückpreis:$0.000000

Gesamtpreis:$0.000000

Zahlung:
Payment
Versand:
Shipping

Inventar:2,492

Senden Sie uns Ihre Anfrage, wir antworten umgehend.

Teilenummer
Menge
Preis
Kontaktname
Firmenname
E-Mail
Kommentare

Auf Lager : 2,492 PCS

Menge Stückpreis Gesamtpreis
0+$0.000000$0.000000
RFQ In den Warenkorb
Produkte, die für die Online-Bestellung geeignet sind, werden innerhalb von 1 - 2 Werktagen versandt. Bitte kontaktieren Sie uns für genaue Versandzeiten.

Sie können auch eine Anfrage für LM5140QRWGRQ1 stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.

Produktdetails

LM5140QRWGRQ1 - TI Synchroner Dual-Channel-Abwärtsregler-Controller mit weitem Eingangsbereich, 3,8 V bis 65 V, 2,2 MHz, AEC-Q100, VQFN-40 | LM5140-Q1

LM5140QRWGRQ1 ist die gegurtete (Tape-and-Reel), AEC-Q100-qualifizierte Bestellvariante des LM5140-Q1 von Texas Instruments, eines zweikanaligen synchronen Abwärtsregler-Controllers, der die externen High-Side- und Low-Side-MOSFETs zweier unabhängiger Step-Down-Regler aus einem weiten Eingang von 3,8 V bis 65 V ansteuert (70 V absolutes Maximum). Die beiden Kanäle arbeiten um 180° verschachtelt, um die Eingangswelligkeit zu halbieren; jeder regelt einen auf ±1% genauen Ausgang, der per Pin auf fest 3,3 V / 5 V (Kanal 1) bzw. 5 V / 9 V (Kanal 2) oder einstellbar von 1,5 V bis 15 V gewählt wird, bei einer schaltbaren Frequenz von 2,2 MHz oder 440 kHz. Mit getrennten High-Side-/Low-Side-Gate-Treiberausgängen zur Totzeitsteuerung, programmierbarer Strombegrenzung, unabhängigen Enable-Eingängen und Power-Good-Flags sowie 9 uA Abschaltstrom adressiert er Kfz-Infotainment-, Kombiinstrument-, Karosserie- und ADAS-Versorgungen in einem 40-Pin-VQFN mit benetzbaren Flanken.

P

Produktvorstellung

Der LM5140-Q1 ist ein Controller, kein integrierter Wandler: Er liefert die Regelung, die Gate-Ansteuerung und den Schutz für zwei synchrone Abwärtsstufen, während die Leistungs-MOSFETs und die Induktivitäten außerhalb des Gehäuses liegen. Genau diese Aufteilung erlaubt es einem kleinen VQFN, Schienen zu regeln, die weit mehr Strom ziehen, als ein Bauteil mit integrierten FETs liefern könnte, denn der Entwickler wählt die externen FETs passend zur Last. Jeder der beiden Kanäle ist ein vollständiger Strommodus-Buck-Controller mit eigenem Soft-Start, eigener Rückkopplung, Kompensation, Stromerfassung, Freigabe und Power-Good, sodass sich das Bauteil wie zwei unabhängige Regler verhält, die sich lediglich eine Bias-Versorgung und einen Oszillator teilen.

Der weite Eingang von 3,8 V bis 65 V ist der Grund für den Kfz-Einsatz: Er überbrückt Kaltstart-Einbrüche Richtung 3,8 V und Load-Dump-Transienten Richtung des absoluten Maximums von 70 V, ohne den Vorregler, den ein Controller mit engerem Eingang bräuchte. Die beiden Kanäle werden um 180 Grad phasenverschoben getaktet, sodass sich ihre Eingangsstromimpulse verschachteln und die von den Eingangskondensatoren aufzunehmende RMS-Welligkeit deutlich sinkt, was den Eingangsfilter verkleinert. Jeder Ausgang ist auf 1% genau und lässt sich per Pin-Strapping auf gängige Festspannungen setzen oder mit einem Widerstandsteiler beliebig von 1,5 V bis 15 V einstellen; die Schaltfrequenz ist eine einfache Wahl zwischen 2,2 MHz für kleinste Magnetik und 440 kHz für höchste Effizienz, mit einem OSC-Pin und SYNC-Eingang für alles dazwischen.

Seine Stärke spielt der LM5140-Q1 bei Ansteuerflexibilität und Schutz aus. High-Side- und Low-Side-Treiber führen jeweils getrennte Einschalt- und Ausschalt-Pins heraus (HO/HOL und LO/LOL), sodass der Entwickler die steigenden und fallenden Flanken sowie die Totzeit unabhängig abstimmt, um Schaltverluste gegen Querstrom-Reserve abzuwägen. Die Strombegrenzung wird per Einzelwiderstand programmiert und nutzt die Low-Side-MOSFET-Erfassung; ein emuliertes Spitzenstromverfahren hält sie bei hohem Tastverhältnis stabil, und eine anhaltende Überlast führt das Bauteil in den Hiccup-Modus, statt die FETs zu überhitzen. Ein SYNC-Ausgang lässt einen zweiten LM5140-Q1 oder nachgelagerte Wandler auf denselben Takt einrasten.

Experten-Einblick

Was bringt eine Controller-plus-externe-FET-Architektur gegenüber einem Modul mit integrierten FETs, und was verlangt sie im Gegenzug?

  • Der Strom skaliert mit den FETs, nicht mit dem Chip: Da der LM5140-Q1 nur die Schalter ansteuert, bedient derselbe Controller eine 2-A-Kameraschiene und eine 15-A-Prozessorschiene allein durch Wechsel der externen MOSFETs und der Induktivität. Ein Bauteil mit integrierten FETs ist durch sein On-Chip-Silizium begrenzt; hier gehört der Leistungspfad dem Entwickler.
  • Geteilte Gate-Ansteuerung ist ein Werkzeug, keine Komplikation: Getrennte HO/HOL- und LO/LOL-Pins erlauben es, die Einschaltflanke mit einem Widerstand zu verlangsamen, um EMV zu senken, während das Ausschalten für die Effizienz schnell bleibt, und die Totzeit per Design statt per festem Internwert zu setzen. In einem störempfindlichen Kombiinstrument oder Infotainment-Board ist das oft der Unterschied zwischen Bestehen und Durchfallen bei CISPR 25.
  • Bias und Layout vorab planen: Die Aufteilung erfordert eine externe Bias-Schiene (VCC/VCCX) und ein enges Gate-Loop-Layout für HO/SW/HB und LO/PGND; auch Stromerfassung und Kompensation sind extern. Der Lohn ist eine robuste, genaue, kfz-taugliche Zweischienen-Versorgung, doch die Regelschleife und die Gate-Schleifen liegen in der Verantwortung des Entwicklers, nicht des Chips.
K

Wesentliche Vorteile

3,8 V bis 65 V Kfz-Eingang

Ein weiter Eingang, der Kaltstart Richtung 3,8 V und Load-Dump bis zum absoluten Maximum von 70 V übersteht, sodass beide Schienen ohne Vorregler über den gesamten Kfz-Batteriebereich geregelt bleiben.

Zwei verschachtelte Kanäle, ±1%

Zwei unabhängige synchrone Buck-Controller laufen um 180° versetzt, um die Eingangswelligkeit zu senken; jeder hält einen auf 1% genauen Ausgang, per Pin fest oder einstellbar von 1,5 V bis 15 V.

Geteilte Gate-Ansteuerung + Totzeit

Getrennte High-Side- und Low-Side-Ein-/Ausschaltausgänge lassen den Entwickler die Schaltflanken für die EMV formen und die Totzeit unabhängig setzen, um Effizienz gegen Querstrom-Reserve auszubalancieren.

Geschützt und flexibel

Programmierbare Strombegrenzung, Hiccup-Überlastschutz, unabhängige Kanalfreigaben, Power-Good-Flags, Wahl zwischen 2,2 MHz / 440 kHz mit externer Synchronisation und 9 uA Abschaltstrom.

S

Technische Daten

ParameterWertBedingung / Hinweis
BauelementtypZweikanaliger synchroner Buck-ControllerSteuert externe High-Side- + Low-Side-MOSFETs
HerstellerTexas InstrumentsLM5140-Q1, Automotive-Grade
Kfz-QualifizierungAEC-Q100 Grade 1-40 bis +125 °C Umgebung; HBM Class 2, CDM Class C4B
Eingangsspannung (VIN)3,8 V bis 65 V70 V absolutes Maximum
Ausgang Kanal 1Fest 3,3 V / 5 V oder einstellbar 1,5 - 15 VGenauigkeit ±1%
Ausgang Kanal 2Fest 5 V / 9 V oder einstellbar 1,5 - 15 VGenauigkeit ±1%
Schaltfrequenz2,2 MHz oder 440 kHz±7%; per OSC gesetzt, SYNC-IN-fähig
Kanal-Phasenlage180° verschachteltReduziert den Eingangswelligkeitsstrom
TaktausgangSYNC OUTKaskadierung weiterer LM5140-Q1 / Folgewandler
StrombegrenzungProgrammierbar, 50 mV SchwelleLow-Side-Erfassung, Genauigkeit ±10%
Gate-TreiberGeteilt High-Side & Low-Side Ein/AusHO/HOL, LO/LOL; einstellbare Totzeit
LeitungsmodusDiodenemulation oder Zwangs-Dauerstromper DEMB-Pin wählbar
SchutzHiccup-Überlast, UVLO, thermischStrombegrenzung je Kanal
Freigabe / ÜberwachungUnabhängig EN1/EN2, PG1/PG2Freigabe und Power-Good je Kanal
Abschaltstrom9 uA typischBeide Kanäle deaktiviert
Ruhestrom ohne Last35 uA typischEin Kanal, Diodenemulationsmodus
Betriebstemperatur-40 °C bis +125 °CUmgebung
Gehäuse40-Pin-VQFN (RWG), 6 x 6 mmBenetzbare Flanken; bleifrei, RoHS
BestellnummerLM5140QRWGRQ1Tape and Reel

Hinweis: Die Werte stammen aus dem Texas-Instruments-Datenblatt zum LM5140-Q1 (SNVSA02A). Ausgangsspannungen, Schaltfrequenz und Strombegrenzung werden durch externe Bauteile festgelegt; prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

P

Gehäuseinformationen

Der LM5140-Q1 wird in einem 40-Pin-VQFN (RWG) mit den Maßen 6 mm x 6 mm, einer maximalen Höhe von 0,9 mm und einem Pin-Raster von 0,5 mm geliefert. Das Gehäuse hat benetzbare Flanken, sodass eine automatische optische Inspektion jede Lötkehle prüfen kann - auf vielen Kfz-Fertigungslinien eine Voraussetzung. Ein großes zentrales Exposed Pad muss für den thermischen Pfad und als Analog-/Leistungs-Massebezug mit der Massefläche der Platine verlötet werden. Die Bestellvariante LM5140QRWGRQ1 wird gegurtet geliefert. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Offizielles TI LM5140-Q1 Datenblatt herunterladen (PDF)

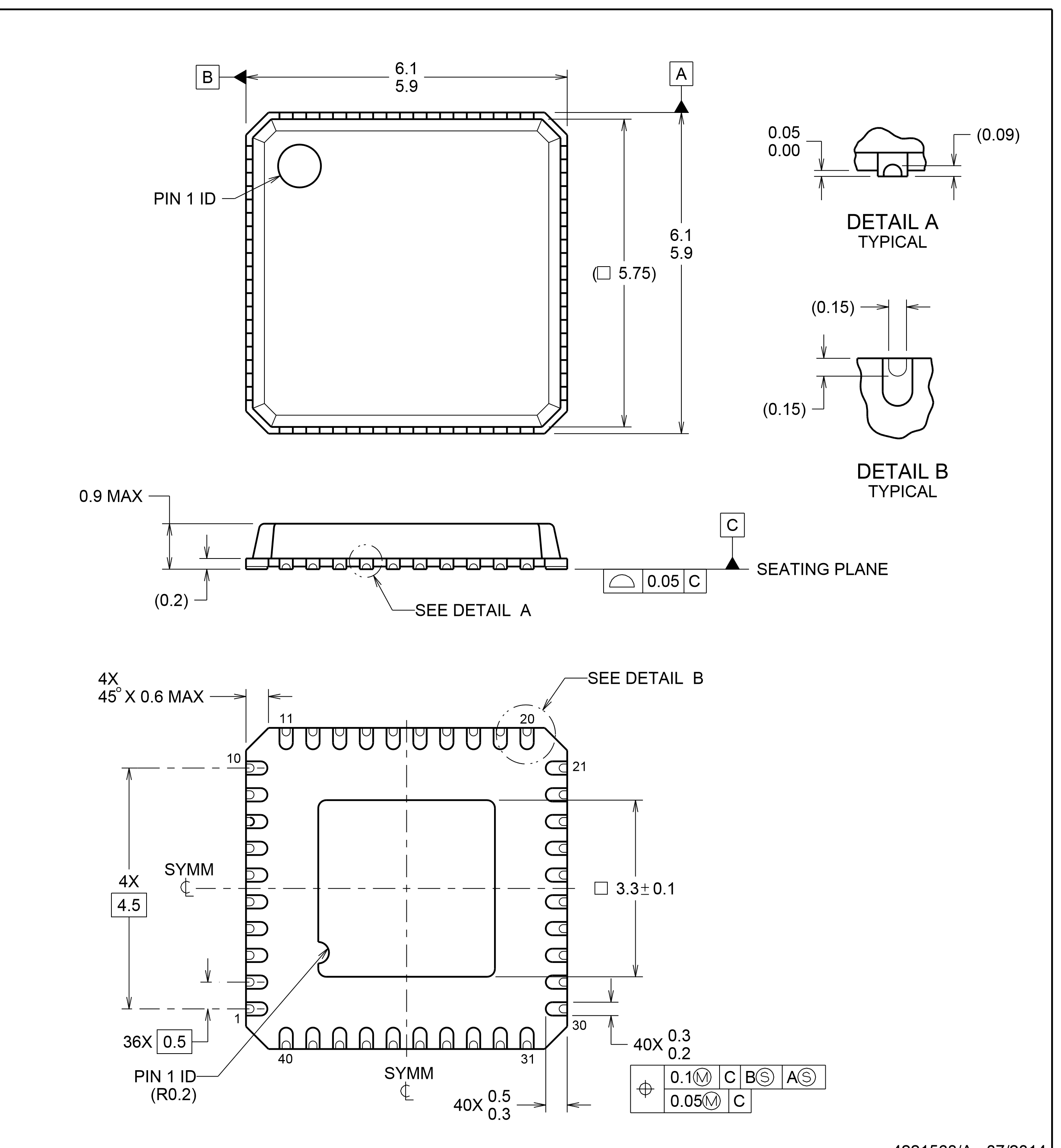

LM5140-Q1 RWG 40-Pin VQFN Gehäuseumriss, 6 x 6 mm
P

Pin- und Signaldefinition

Die 40 Pins sind als zwei gespiegelte Kanäle (Suffix 1 und 2) plus eine gemeinsame Bias- und Timing-Gruppe organisiert. Die wichtigsten Funktionssignale sind:

  • VIN: Leistungseingang, 3,8 V bis 65 V, versorgt die internen Bias-Regler und den High-Side-Bootstrap-Pfad.
  • EN1 / EN2: Unabhängige Enable-Eingänge je Kanal, sodass eine Schiene ohne die andere sequenziert oder abgeschaltet werden kann.
  • FB1 / FB2: Rückkopplungseingänge; ein Widerstandsteiler setzt einen einstellbaren Ausgang, oder der Pin wird für einen Festausgang gestrappt.
  • COMP1 / COMP2: Ausgänge des Transkonduktanz-Fehlerverstärkers zur externen Schleifenkompensation.
  • CS1 / CS2: Stromerfassungseingänge für Strombegrenzung und emulierte Spitzenstromregelung je Kanal.
  • HO1/HO2, HOL1/HOL2: Einschalt- und Ausschaltausgänge des High-Side-Gate-Treibers; die Trennung erlaubt unabhängiges Formen von Totzeit und steigender Flanke.
  • LO1/LO2, LOL1/LOL2: Einschalt- und Ausschaltausgänge des Low-Side-Gate-Treibers.
  • SW1 / SW2: Schaltknoten-Rückführungen für die High-Side-Treiber und Bootstrap-Referenzen.
  • HB1 / HB2: High-Side-Bootstrap-Bias-Versorgungen für die potentialfreien High-Side-Treiber.
  • VCC / VDD / VCCX / VDDA: Interner LDO-Ausgang, Treiber-Bias, optionaler externer Bias-Bypass und die ruhige Analogversorgung.
  • PG1 / PG2: Open-Drain-Power-Good-Flags, eines je Kanal.
  • OSC, SYNIN, SYNOUT: Frequenzsetz-Pin, externer Takt-Sync-Eingang und Taktausgang zur Kaskadierung.
  • ILSET, DEMB, RES, SS1/SS2: Strombegrenzungs-Einstellung, Diodenemulations-Wahl, Restart-/Hiccup-Timing und Soft-Start je Kanal.
  • AGND / PGND1 / PGND2: Analoge Massereferenz und die beiden Leistungsmasse-Rückführungen; das Exposed Pad wird auf der Platine mit AGND und PGND verbunden.

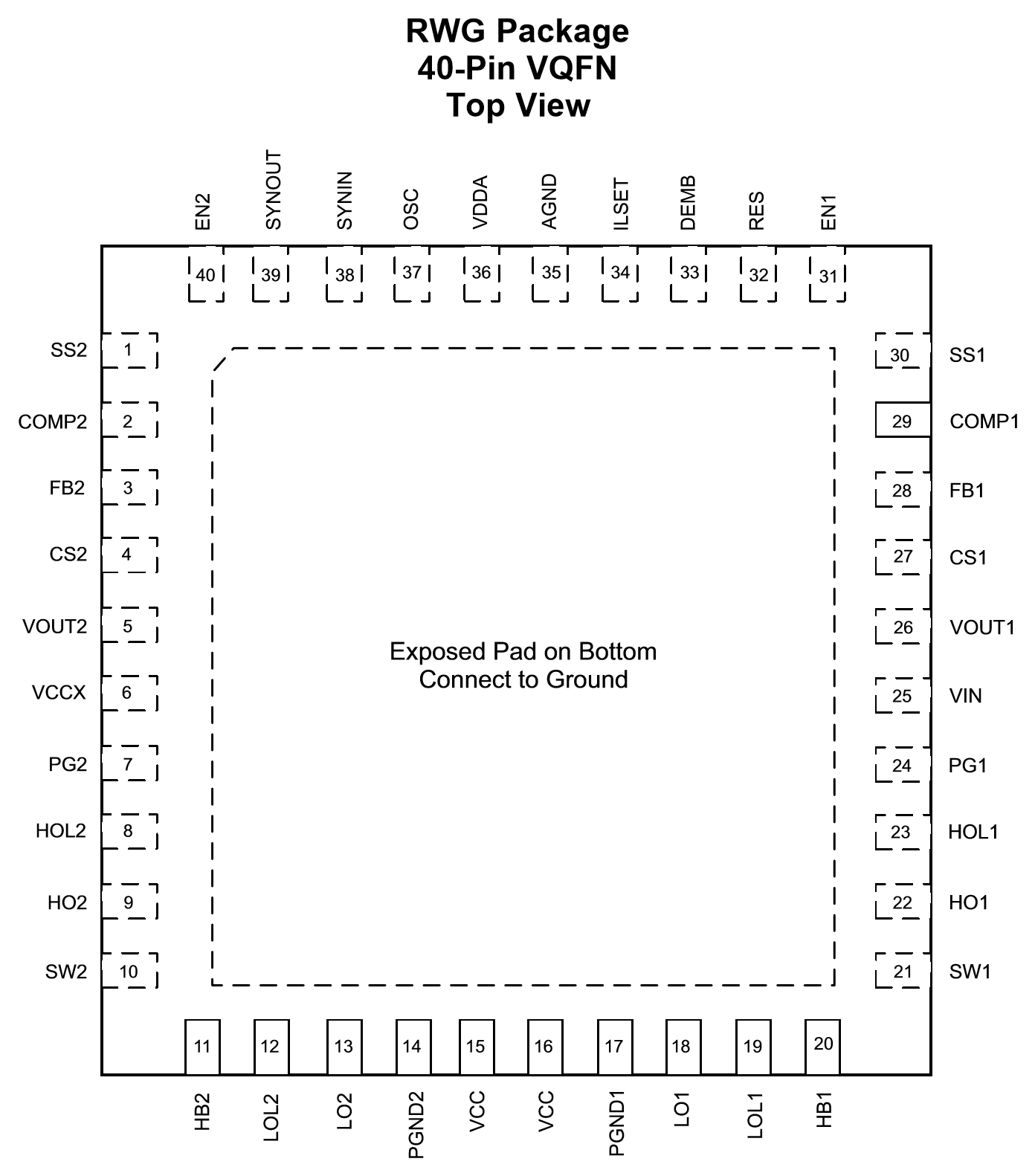

LM5140-Q1 40-Pin VQFN Pinbelegung in Draufsicht
E

Alternative und verwandte Bauteile

Die folgenden Bauteile sind Referenzen innerhalb der TI-Familie für Weitbereichs-Controller und des umgebenden Systems. Sie sind keine Drop-in-Ersatztypen; prüfen Sie Kanalzahl, Eingangsbereich, Frequenz und Gehäuse vor einem Austausch.

TeilenummerMarkeTyp / HauptunterschiedGehäuseHinweis
LM5140-Q1 (andere Optionen)TIGleicher Die / alternative Bestell-/GurtoptionenVQFN-40Gleicher Controller, Bestellcode-Varianten
LM5141-Q1TIEinkanaliger Weitbereichs-Buck-ControllerHTSSOP / VQFNEin Kanal, wo zwei nicht nötig sind
LM5145TIEinzelner 75-V-Synchron-Buck-ControllerVQFN-24Höhere Spannung, einzelne Schiene, industriell
LM25141-Q1TIEinkanaliger 42-V-Weitbereichs-ControllerVQFNGeringeres max. VIN, ein Ausgang
LM5160-Q1TI65-V-Regler mit integrierten FETs (kein Controller)HTSSOPWahl, wenn On-Chip-FETs bei geringerem Strom passen

Auswahltipps: Wählen Sie den LM5140-Q1, wenn ein Weitbereichs-Kfz-Board zwei unabhängige, genaue Schienen mit lastgerecht dimensionierten externen FETs und abstimmbarer Gate-Ansteuerung für EMV benötigt. Wechseln Sie zum LM5141-Q1 für einen Kanal, zum LM5145 für eine höhere Spannung an einer einzelnen Industrieschiene oder zu einem Regler mit integrierten FETs wie dem LM5160-Q1, wenn der Strom je Schiene niedrig genug für On-Chip-Schalter ist.

M

Herstellerinformationen

Texas Instruments Incorporated mit Hauptsitz in Dallas, Texas, USA, ist eines der weltweit größten Unternehmen für Analog- und Embedded-Processing-Halbleiter. Der LM5140-Q1 gehört zu TIs Portfolio an Weitbereichs-Buck-Controllern, einer Linie rund um die SIMPLE-SWITCHER- und Weitbereichs-Controller-Familien, die weiten Betriebsbereich, Kfz-Qualifizierung und robusten Schutz betont.

Für die Kfz-Stromversorgung kombiniert TI Controller wie den LM5140-Q1 mit einem umfangreichen Katalog kompatibler Leistungs-MOSFETs, Gate-Treiber-Unterstützung und Referenzdesigns sowie der AEC-Q100-Qualifizierung, Functional-Safety-Dokumentation und Langzeitverfügbarkeit, die Fahrzeugprogramme verlangen. Dieses Ökosystem erlaubt den Wechsel von einer Ein- zu einer Zweischienen-Weitbereichsversorgung oder die Stromskalierung über andere externe FETs - innerhalb einer gut unterstützten Herstellerfamilie.

A

Anwendungen

Automotive Electronics
Kfz-Infotainment & Head-Units
SoC-Kern- und Speicherschienen, Display-Versorgung, Vorregelung für Audioverstärker
Typischer Fall: Eine Infotainment-Head-Unit gewinnt ihre Schienen direkt aus der 12-V-Batterieleitung. Ein LM5140-Q1-Kanal erzeugt die 5-V-Systemschiene, der andere regelt eine 3,3-V-Schiene für die nachgelagerten Point-of-Load-Wandler des SoC vor; der weite Eingang überbrückt den Kaltstart, die verschachtelten Kanäle halten die Eingangswelligkeit hinter dem EMV-Filter niedrig, und geformte Gate-Flanken helfen beim Bestehen von CISPR 25.
Consumer Electronics
Kombiinstrument & Karosserieelektronik
Cluster-Display-Versorgung, Gateway-/Body-Controller-Schienen, Lichtlogik
Typischer Fall: Ein digitales Kombiinstrument braucht aus derselben Batteriespeisung saubere 5 V und 3,3 V mit enger 1%-Regelung, damit Display und MCU durch Load-Dump und Kaltstart stabil bleiben. Die zwei Enables lassen die MCU-Schiene zuerst hochfahren und die Display-Schiene folgen, und die Power-Good-Flags melden dem Supervisor, wenn jede Schiene im Bereich ist.
Automotive Electronics
ADAS & Sensormodule
Radar-/Kamera-Vorregler, Prozessor-Zwischenbus, FPGA-Schienen
Typischer Fall: Ein ADAS-Radarmodul betreibt einen stromhungrigen Prozessor, der mehr zieht, als ein Bauteil mit integrierten FETs liefern kann. Der LM5140-Q1 steuert auf Kanal 1 entsprechend dimensionierte externe MOSFETs an, um den Zwischenbus zu bilden, während Kanal 2 die 5-V-Sensor- und Schnittstellenschiene erzeugt; 2,2 MHz hält die Magnetik im engen Modul klein.
Industrial and Transportation
Industrie- & Transport-Stromversorgung
24-V-/48-V-Geräte, Telematik, Off-Highway- und Nutzfahrzeuge
Typischer Fall: Eine Telematikeinheit an einem 24-V-Nutzfahrzeugbus braucht zwei Schienen aus einem weit schwankenden Eingang. Die 65-V-Fähigkeit gibt Reserve über das 24-V-System und seine Transienten, der Hiccup-Schutz schützt die FETs durch einen Fehler, und SYNC OUT rastet einen Folgewandler auf denselben Takt für ein ruhiges Mehrschienen-Layout ein.
Q

Häufig gestellte Fragen

Ist der LM5140-Q1 ein vollständiger Regler oder ein Controller?

Es ist ein Controller. Der LM5140-Q1 liefert Regelung, geteilte Gate-Ansteuerung und Schutz für zwei synchrone Buck-Kanäle, doch die Leistungs-MOSFETs und Induktivitäten sind extern. Genau das erlaubt es demselben Bauteil, sehr unterschiedliche Ausgangsströme allein durch Wechsel der externen FETs zu bedienen, statt durch On-Chip-Silizium begrenzt zu sein.

Welchen Eingangsspannungsbereich unterstützt der LM5140-Q1?

Der Betriebseingangsbereich ist 3,8 V bis 65 V mit einem absoluten Maximum von 70 V, was eine Kfz-12-V-Batterieleitung durch Kaltstart-Einbrüche und Load-Dump-Transienten ohne separaten Vorregler abdeckt.

Warum hat der LM5140-Q1 getrennte HO/HOL- und LO/LOL-Pins?

Die Gate-Treiber trennen ihre Ein- und Ausschaltausgänge, damit der Entwickler die steigenden und fallenden Flanken und somit die Totzeit unabhängig setzen kann. Ein langsameres Einschalten per Widerstand senkt die EMV, während ein schnelles Ausschalten die Effizienz erhält - das hilft Kfz-Boards, die CISPR-25-Grenzwerte einzuhalten.

Können die beiden Kanäle unterschiedliche Ausgangsspannungen liefern?

Ja. Die beiden Kanäle sind unabhängig: Jeder hat eigene Rückkopplung, Soft-Start, Freigabe und Power-Good, und jeder Ausgang ist per Pin auf einen Festwert wählbar oder per Widerstandsteiler von 1,5 V bis 15 V einstellbar. Sie teilen sich nur Bias-Versorgung und Oszillator und laufen um 180 Grad verschachtelt, um die Eingangswelligkeit zu senken.

D

Haftungsausschluss

Informationsgenauigkeit: Die Angaben auf dieser Seite basieren auf dem offiziellen Texas-Instruments-Datenblatt zum LM5140-Q1 (SNVSA02A). Wir bemühen uns um Richtigkeit und Vollständigkeit, doch Parameter können sich mit Produktrevisionen ändern; Entwickler sollten alle Werte vor dem finalen Design anhand der aktuellen offiziellen Dokumentation prüfen.

Echtheitsgarantie: Alle von uns gelieferten Bauteile sind originale Werksware mit vollständiger Materialrückverfolgbarkeit.

Technischer Support: Technische Beratung vor und nach dem Kauf ist kostenlos verfügbar.

Anwendungshinweis: Diese Seite dient nur als Referenz. Die Eignung für eine bestimmte Anwendung ist vom Entwickler anhand der tatsächlichen Systemanforderungen zu bestätigen.

LM5140QRWGRQ1 LM5140-Q1 Texas Instruments TI zweikanaliger synchroner Abwärtsregler Buck-Controller weiter Eingang 3,8V 65V 70V Automotive AEC-Q100 verschachtelt 180 Grad 2,2MHz 440kHz einstellbarer Ausgang 1,5V 15V geteilter Gate-Treiber Totzeit Strombegrenzung Hiccup Power-Good VQFN-40 RWG Infotainment Kombiinstrument ADAS Karosserieelektronik DC-DC Abwärtswandler
