MCP6L02T-E/MS gehoert zur MCP6L-Serie von Microchip: Dual-Kanal Operationsverstaerker mit geringem Rauschen. Das Geraet verfuegt ueber eine CMOS-Eingangsstufe mit echtem Rail-to-Rail Eingangs-Gleichtaktbereich und Rail-to-Rail Ausgangs Swing, mit einer Betriebsversorgungsspannung von 1,8V bis 5,5V, vollstaendig kompatibel mit 3,3V und 5V Logiksystemen.

Der Hauptvorteil dieses Verstaerkers liegt in seiner Dual-Kanal-Integration in Kombination mit rauscharmen Eigenschaften, was ihn ideal fuer platzbeschraenkte tragbare Geraete macht. Jeder Kanal liefert 10nV/rootHz Eingangsrauschspannungsdichte (@ 1kHz) und einen ultraniedrigen Eingangsbiasstrom von 1pA (typ.), was Megaohm-Sensorquellimpedanzen ohne zusaetzliche Pufferkreise unterstuetzt und das Front-End-Analogschaltungsdesign erheblich vereinfacht.

Das MSOP-8 Gehaeuse (Micro Small Outline Package, 8-Pin) hat einen Pin-Pitch von 0,65mm und belegt ca. die Haelfte der PCB-Flaeche eines SOIC-8. Der Chip verfuegt ueber eine interne Einheitsverstaerkungskompensation, die einen stabilen Betrieb in der Einheitsverstaerkungskonfiguration ohne externe Kompensationskomponenten gewaehrleistet.

Hinweis: Fuer detaillierte elektrische Parameter konsultieren Sie das offizielle MCP6L02 Datenblatt. Ingenieure muessen alle Parameter vor der endgueltigen Konstruktion ueberpruefen. MSOP-8 erfordert eine PCB-Footprint-Bibliothek mit 0,65mm Pitch und ist nicht kompatibel mit SOIC-8 (1,27mm Pitch).

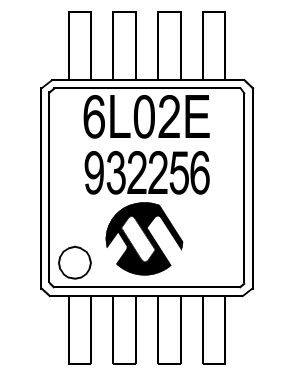

MCP6L02T-E/MS verwendet das MSOP-8 Gehaeuse (Micro Small Outline Package, 8-Pin Ultra-Duenn-Schmalgehaeuse), mit Abmessungen von 3,0mm x 3,0mm (B x L) und einem Pin-Pitch von 0,65mm sowie einer Pin-Breite von 0,3mm. Im Vergleich zu SOIC-8 (Pin-Pitch 1,27mm) ist MSOP-8 ca. 50% schmaler und damit ideal fuer platzbeschraenkte Konstruktionen.

Das MSOP-8 Gehaeuse hat keine freiliegende thermische Kontaktflaeche auf der Unterseite; der Waermewiderstand wird hauptsaechlich durch die Leadframe-Kontaktierung gemanagt. Die Gullwing-Pins gewaehrleisten gute Loetstellenzuverlaessigkeit fuer Reflow-Prozesse. Konstrukteure muessen besonders auf den Pitch-Unterschied zwischen MSOP-8 (0,65mm) und SOIC-8 (1,27mm) achten.

MSOP-8 Pinout des MCP6L02T-E/MS (Draufsicht, Pinnummern gegen den Uhrzeigersinn von der Kerbe):

• Pin 1 - OUT1: Kanal 1 Ausgangspin. Rail-to-Rail Ausgang, ca. 25mV von jedem Rail (@ 1mA Last).
• Pin 2 - IN-1: Kanal 1 invertierender Eingang (Negativeingang).
• Pin 3 - IN+1: Kanal 1 nicht-invertierender Eingang (Positiveingang).
• Pin 4 - VSS (GND): Negative Versorgungspin / Masse. Mit Systemmasse verbinden; bei Versorgungsbereich 1,8V~5,5V an 0V anschliessen.
• Pin 5 - IN+2: Kanal 2 nicht-invertierender Eingang (Positiveingang).
• Pin 6 - IN-2: Kanal 2 invertierender Eingang (Negativeingang).
• Pin 7 - OUT2: Kanal 2 Ausgangspin.
• Pin 8 - VDD: Positive Versorgungspin. 1,8V~5,5V Single-Supply; ein 0,1uF Entkopplungskondensator wird in der Naehe dieses Pins empfohlen.

Die folgenden Alternativen dienen nur als Referenz. Bitte vor Auswahl die Kompatibilitaet pruefen.

Auswahlhinweise: Wichtige Kriterien: Kanalzahl muss zur Anwendung passen; Versorgungsspannungsbereich muss die Zielrails abdecken; Bandbreite muss die Signalfrequenzanforderungen erfuellen; Gehaeuse muss mit dem vorhandenen PCB-Design kompatibel sein.

Microchip Technology Inc. (NASDAQ: MCHP), mit Sitz in Chandler, Arizona, USA, ist ein fuehrender globaler Anbieter von Mikrocontrollern, Mixed-Signal-, Analog- und Flash-IP-Loesungen. Microchips Produktportfolio umfasst 8-Bit bis 32-Bit Mikrocontroller, eine breite Palette von analogen Halbleiterbauelementen und kabelgebundene und drahtlose Konnektivitaetsloesungen.

Die MCP6L-Serie ist Microchips Operationsverstaerker-Produktlinie fuer allgemeine analoge Signalverarbeitung, die zu sehr wettbewerbsfaehigen Preisen zuverlaessige Leistung und eine breite Palette von Gehauseoptionen bietet. Microchip bietet eine vollstaendige MCP6L-Serienauswahl — von Einzel- bis Quad-Kanal — mit verschiedenen Bandbreiten- und Rauschkennzahlen, was es Ingenieuren ermoeglicht, das am besten geeignete Geraet fuer bestimmte Anwendungen auszuwaehlen.
