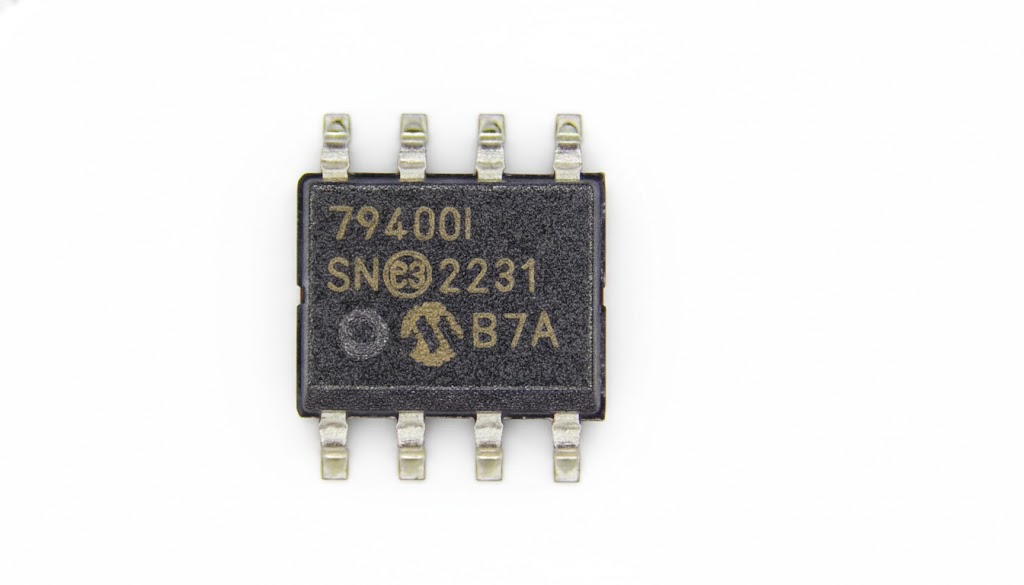

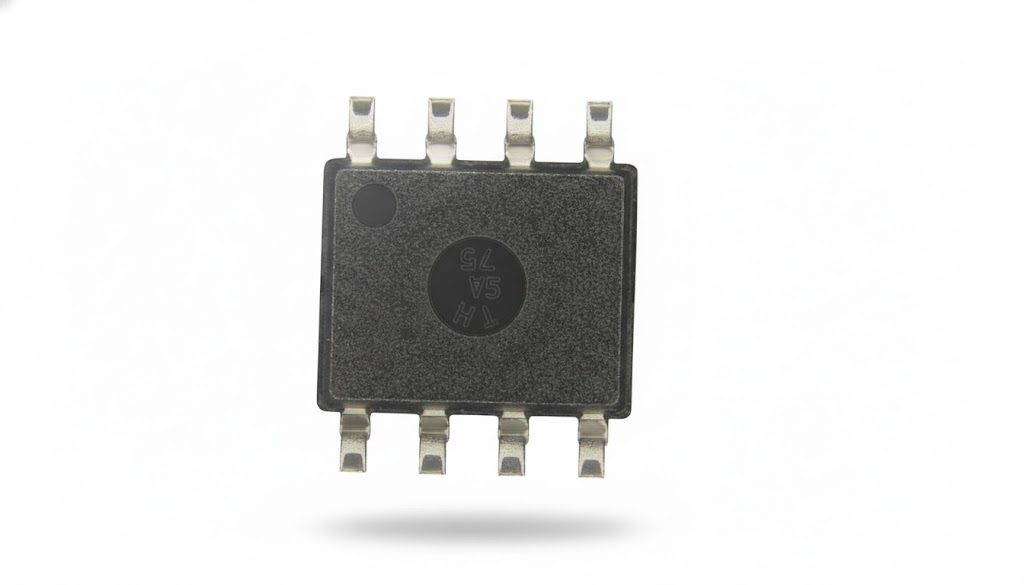

Microchip Technology MCP79400-I/SN
- Teilenummer:
- MCP79400-I/SN
- Hersteller:
- Microchip Technology
- Kategorie:
- Echtzeituhren
- Verpackung:
- 8-SOIC (0.154", 3.90mm Width)
- Datenblatt:
-
MCP79400-I/SN.pdf
- Beschreibung:
- IC RTC CLK/CALENDAR I2C 8SOIC
- Menge:
Stückpreis:$0.893000
Gesamtpreis:$0.893000
- Zahlung:
- Versand:
Inventar:8,240
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 8,240 PCS
| Menge | Stückpreis | Gesamtpreis |
| 1+ | $0.893000 | $0.893000 |
| 1000+ | $0.853000 | $853.000000 |
Sie können auch eine Anfrage für MCP79400-I/SN stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
Der MCP79400 ist eine stromsparende I²C-RTCC, die Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr erfasst, mit Schaltjahrkompensation bis zum Jahr 2399 sowie wählbaren 12-/24-Stunden-Formaten. Er wurde für Embedded-Systeme entwickelt, die eine zuverlässige Echtzeituhr-Funktion und Ereignisprotokollierung benötigen.
Das Bauteil verfügt über eine automatische Umschaltung auf Batteriepufferung. Wird die Hauptversorgung entfernt und ist eine Backup-Spannung vorhanden, bleiben die Zeitmessung und der Inhalt des SRAM erhalten, und die Übergangsereignisse werden über einen Power-Fail-Zeitstempel aufgezeichnet. Das integrierte geschützte EEPROM (8 Byte) erfordert eine definierte Entsperrsequenz und hilft so, kritische Daten zu sichern.
Hinweis zu Varianten: Der MCP79400 verfügt über ein unprogrammiertes geschütztes EEPROM. Die Varianten MCP79401 und MCP79402 enthalten werkseitig programmierte EUI-48™- bzw. EUI-64™-Kennungen.
Hält die Uhrzeit bei Stromausfällen exakt und protokolliert Spannungsabfall- und Wiederherstellungsereignisse.
Das 64-Bit-EEPROM erfordert vor dem Schreiben eine definierte Entsperrsequenz und reduziert unbeabsichtigte Änderungen.
Betrieb von 1,8 V bis 5,5 V mit Unterstützung einer Backup-Versorgung von 1,3 V bis 5,5 V.
Zwei Alarme und ein MFP-Pin, konfigurierbar als Alarmausgang, Taktausgang oder universeller Ausgang.
Unterstützt standardmäßige 2-Draht-Kommunikation bis zu 400 kHz unter den angegebenen Spannungsbedingungen.
Optimiert für Stimmgabelquarze mit 6–9 pF und integrierter Kalibrierung (±1 ppm Auflösung, ±129 ppm Bereich).
Batteriegepufferter SRAM zur Datenspeicherung und EEPROM zur Ablage wichtiger Konfigurationsdaten.
Unterstützt den Betrieb von -40 °C bis +85 °C für industrielle und Embedded-Anwendungen.
Schreibzugriffe auf das geschützte EEPROM erfordern eine definierte Entsperrsequenz und helfen, Datenkorruption bei Unterspannung oder Reset zu vermeiden.
MCP79400-I/SN kennzeichnet die Version für den industriellen Temperaturbereich im SN-Gehäuse, einem SOIC-8-Gehäuse (3,90 mm Gehäusebreite) zur Oberflächenmontage. Bitte prüfen Sie stets das Leiterplattenlayout und die mechanischen Abmessungen anhand der offiziellen Microchip-Gehäusezeichnung.

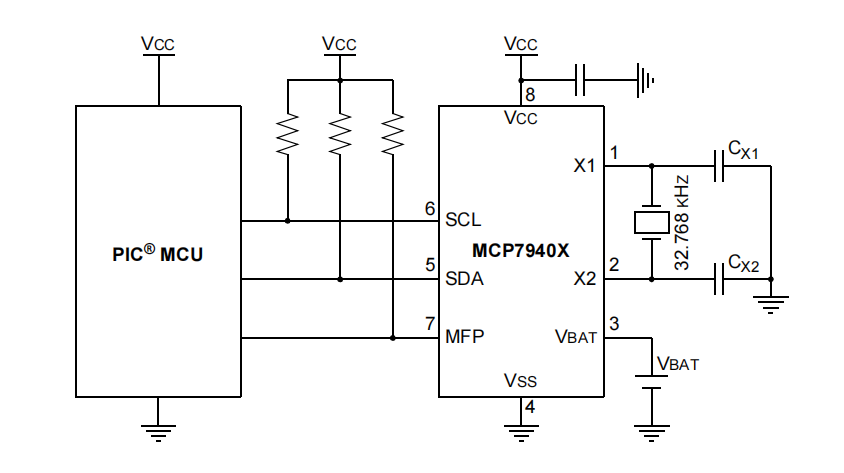

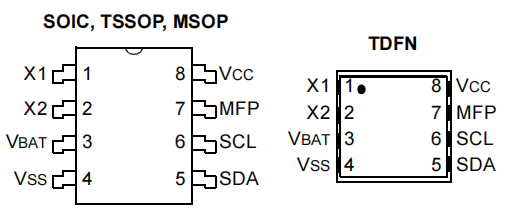

Die SOIC-8-Pinbelegung integriert die Quarzanschlüsse, die I²C-Schnittstellenpins, einen Eingang für die Backup-Spannung sowie einen multifunktionalen Ausgang für Alarm- oder Taktsignale.
- X1 / X2: Anschlüsse für 32,768-kHz-Quarz
- VBAT: Eingang für Batterie-Backup-Spannung
- VSS: Masse
- VCC: Hauptversorgung
- MFP: Multifunktionaler Open-Drain-Ausgang
- SCL: I²C-Serientakt
- SDA: I²C-Seriendaten
| Bauteiltyp | Batteriegepufferte I²C-Echtzeituhr / Kalender (RTCC) |
|---|---|
| Schnittstelle | I²C-kompatibel (2-Draht-Seriell) |
| I²C-Taktfrequenz | Bis zu 400 kHz (2,5 V ≤ VCC ≤ 5,5 V); bis zu 100 kHz (1,8 V ≤ VCC < 2,5 V) |
| Versorgungsspannung (VCC) | 1,8 V bis 5,5 V |
| Backup-Spannung (VBAT) | 1,3 V bis 5,5 V |
| Benutzerspeicher | 64-Byte batteriegepufferter SRAM; 64-Bit geschütztes EEPROM (8 Byte) |
| Oszillator | 32,768-kHz-Quarz; digitale Trimmung unterstützt |
| Temperaturbereich | Industriell (I): -40 °C bis +85 °C |
| Montageart | Oberflächenmontage |
| Gehäuse | SN: SOIC-8 (3,90 mm Gehäusebreite) |
| Basisprodukt | MCP79400 |
Bauteile der MCP7940X-Familie besitzen das gleiche elektrische Design und eine pin-kompatible Belegung, wobei sich die Unterschiede hauptsächlich in der EEPROM-Programmierung ergeben.
- MCP79401-I/SN – Gleiche Familie; werkseitig programmierte EUI-48™-Kennung
- MCP79402-I/SN – Gleiche Familie; werkseitig programmierte EUI-64™-Kennung
- DS1307ZN+ – Einfache I²C-RTC (Funktionsumfang und Spannungsbereich prüfen)
- PCF8563T/F4,112 – Stromsparende I²C-RTC (Registerverhalten und Backup-Konzept prüfen)
Hinweis: Bitte vor der Freigabe von Ersatzbauteilen für Serienentwicklungen stets Registerbelegung, Zeitverhalten und Leiterplatten-Footprint überprüfen.
Microchip Technology Inc. liefert Mikrocontroller, analoge ICs und Embedded-Lösungen für industrielle, automobile, Kommunikations- und Konsumgütermärkte. Die MCP7940X-Familie bietet stromsparende Echtzeituhr-Funktionalität mit integrierter Speicherlösung für Embedded-Systeme.
MCP79400-I/SN Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Microchip Technology
- Serie:
- -
- Verpackung/Gehäuse:
- 8-SOIC (0.154", 3.90mm Width)
- Verpackung:
- Tube
- Produktstatus:
- Active
- Programmierbar:
- Not Verified
- Typ:
- Clock/Calendar
- Speichergröße:
- 64B
- Zeitformat:
- HH:MM:SS (12/24 hr)
- Datumsformat:
- YY-MM-DD-dd
- Schnittstelle:
- I2C, 2-Wire Serial
- Spannung - Versorgung:
- 1.8V ~ 5.5V
- Funktionen:
- Alarm, Leap Year, Square Wave Output, SRAM, Unique ID
- Spannung - Versorgung, Batterie:
- 1.3V ~ 5.5V
- Strom - Zeitmessung (Max):
- 1.2µA (Typ) @ 3.3V
- Lieferant Gerätepaket:
- 8-SOIC
- Betriebstemperatur:
- -40°C ~ 85°C
- Qualifizierung:
- -
- Montageart:
- Surface Mount
- Klasse:
- -
- Kategorie:
- Echtzeituhren
MCP79400-I/SN Relevante Informationen
- MCP79400-I/SN Stichworte
- Beliebte Suche
Die folgenden Teile sind beliebte Suchteile in Echtzeituhren.
Die Beiträge
-
Erkundung der Merkmale der AN431AN - ATRG1 Spannungsreferenz - IC
AN431AN - ATRG1, Spannungsreferenz - IC, elektrische Eigenschaften, Anwendungen
-
Entlarvung der Wunder des MMBF170LT1 - Transistors
In diesem Artikel werden die einzigartigen elektrischen Eigenschaften und die vielfältigen Anwendungen des MMBF170LT1 - Transistors untersucht.
Verwandte Produkte
-
MCP7940N-I/SN
Microchip Technology
-
MCP7940MT-I/MNY
Microchip Technology
-

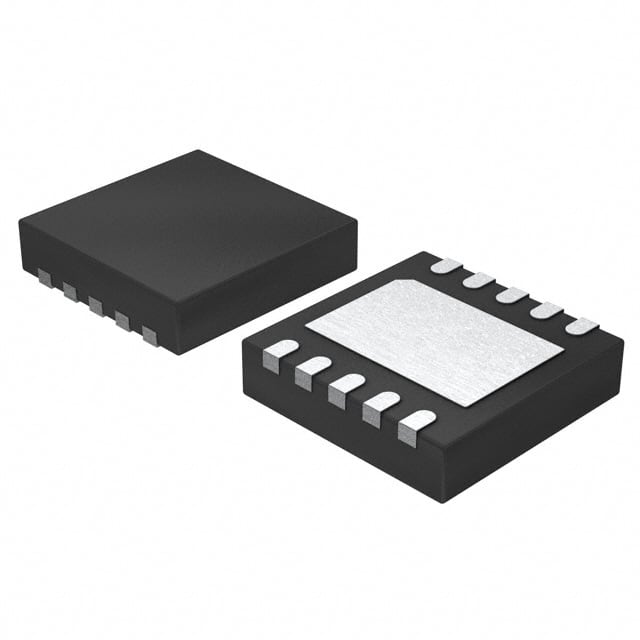

PCF85063ATL/1,118
NXP USA Inc.
-
MCP7940NT-I/SN
Microchip Technology
-
MCP7940NT-I/MS
Microchip Technology
-
MCP7940N-I/MS
Microchip Technology
-

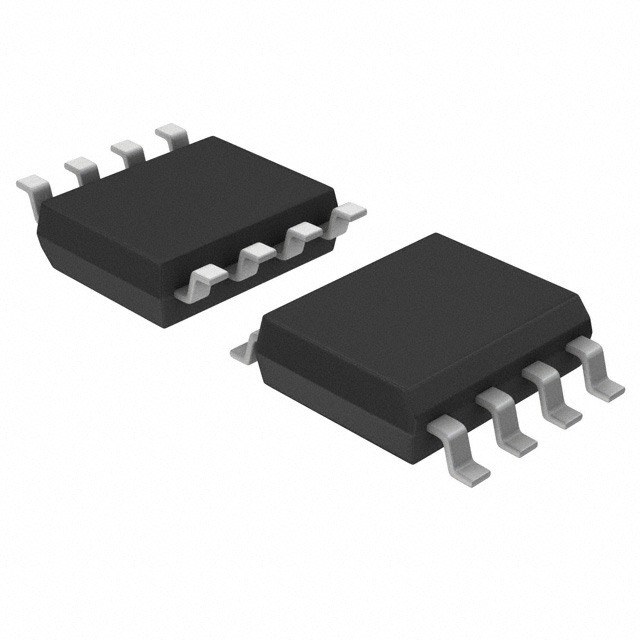

PCF85063AT/AY
NXP USA Inc.
-

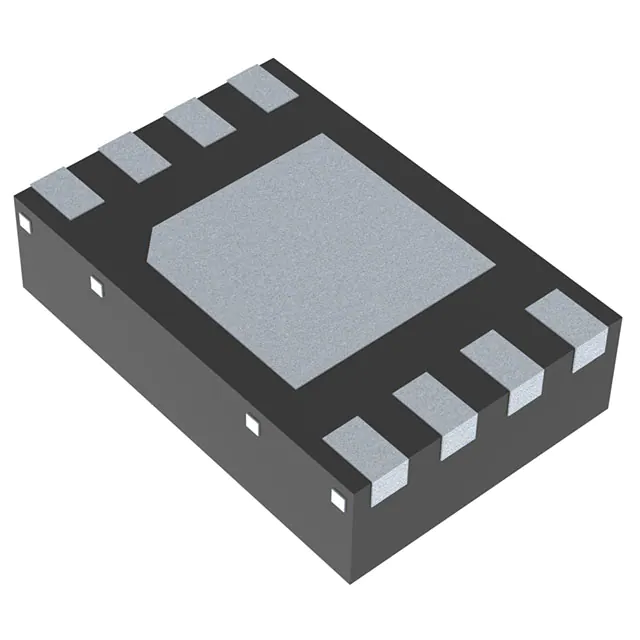

PCF85063TP/1Z
NXP USA Inc.
-

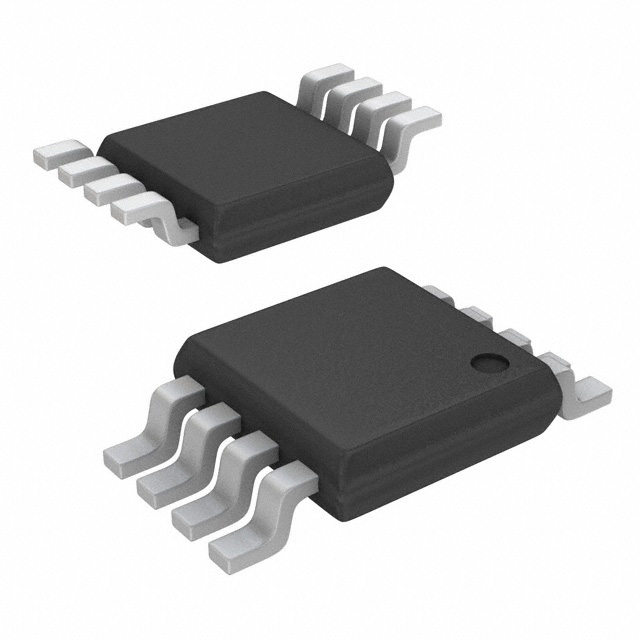

PCF85063ATT/AJ
