Analog Devices Inc./Maxim Integrated MAX517BESA+T
- Teilenummer:
- MAX517BESA+T
- Hersteller:
- Analog Devices Inc./Maxim Integrated
- Kategorie:
- Digital-Analog-Umsetzer (DAC)
- Verpackung:
- 8-SOIC (0.154", 3.90mm Width)
- Datenblatt:
-
MAX517BESA+T.pdf
- Beschreibung:
- IC DAC 8BIT V-OUT 8SOIC
- Menge:
Stückpreis:$0.000000
Gesamtpreis:$0.000000
- Zahlung:
- Versand:
Inventar:1,230
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 1,230 PCS
| Menge | Stückpreis | Gesamtpreis |
| 0+ | $0.000000 | $0.000000 |
Sie können auch eine Anfrage für MAX517BESA+T stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
MAX517BESA+T - Maxim MAX517 8-Bit-Spannungsausgang-DAC, I²C-2-Draht, externe Referenz, Rail-to-Rail-Ausgang, +5 V Einzelversorgung, 8-Pin SO | MAX517
MAX517BESA+T ist die bleifreie, Gurt-und-Spule-Variante im 8-Pin-SO-Gehäuse von Maxims MAX517, einem einkanaligen 8-Bit-Spannungsausgang-DAC, der über einen I²C-kompatiblen 2-Draht-Bus (bis 400 kHz) gesteuert wird. Er kombiniert einen Rail-to-Rail-Ausgangspuffer mit einem externen Referenzeingang (REF0), der die gesamte Versorgungsspannung abdeckt, arbeitet mit einer einzelnen +5-V-Schiene und nutzt die AD0/AD1-Adresspins, um bis zu vier Geräte an einem Bus zu betreiben. Der Einschalt-Reset setzt das Latch auf null zurück, und die Abschaltung reduziert den Versorgungsstrom auf etwa 4 µA – damit eignet er sich ideal für programmierbare Vorspannungs- und Referenzspannungen, automatische Kalibrierung, Display-Kontraststeuerung und industrielle Sollwerte.
Produkteinführung
Der MAX517 von Maxim Integrated (jetzt Teil von Analog Devices) wandelt einen Registerschreibvorgang in eine präzise Gleichspannung um. Er ist das einkanalige Mitglied der MAX517/MAX518/MAX519-Familie: ein 8-Bit-DAC mit einem Ausgangspuffer, der Rail-to-Rail schwingen kann, vollständig über den Zweileiter-I²C-Bus gesteuert, den nahezu jeder Mikrocontroller bereits unterstützt. MAX517BESA+T ist die RoHS-("+") und Gurt-und-Spule-("T") Variante im schmalen 8-Pin-SO.
Was den „517" innerhalb der Familie auszeichnet, ist seine externe Referenz. Der REF0-Pin nimmt jede Referenz von GND bis VDD an, sodass der Vollausschlag des DAC genau dem entspricht, was Sie als REF0 festlegen – eine präzise 2,048-V-Bandabstand-Referenz für einen kalibrierten 8-mV/LSB-Schritt oder VDD selbst für einen einfachen ratiometrischen Teiler. (Der MAX518 verzichtet auf REF und verwendet VDD; der MAX519 hat zwei Kanäle, jeder mit eigener Referenz.) Zwei Adresspins, AD0 und AD1, ermöglichen es vier MAX517-Geräten, einen Bus kollisionsfrei zu teilen.
Der Rest ist für ein ruhiges Leben auf einer belegten Platine ausgelegt: eine einzelne +2,7-V bis +5,5-V-Versorgung, ein Ausgangspuffer, der bei einer Last von 10 kΩ/100 pF beide Schienen erreicht, garantiert monotones Verhalten (DNL innerhalb der Grenzen, sodass der Ausgang nie rückwärts schreitet), ein Einschalt-Reset, der das Latch bei null initialisiert, und eine Software-Abschaltung, die den Versorgungsstrom auf etwa 4 µA reduziert. Kein externer Abgleich, kein Takt, kein Parallelbus – zwei Drähte und eine Referenz.
Experten-Einblick
Wie sollten die externe Referenz und der I²C-Bus behandelt werden?
- REF0 bestimmt Genauigkeit und Messbereich gemeinsam: Die LSB-Größe beträgt REF0/256, daher ist eine stabile, rauscharme Referenz entscheidend dafür, dass die 8 Bit wirklich etwas bedeuten – entkoppeln Sie REF0 direkt am Pin und speisen Sie ihn von einer echten Referenz, nicht von einem weichen Knoten, wenn Sie die spezifizierte Linearität benötigen. Verbinden Sie REF0 nur dann mit VDD, wenn ratiometrisches Verhalten tatsächlich gewünscht ist.
- Adressplanung mit AD0/AD1: Die beiden Pins ermöglichen vier feste Slave-Adressen, sodass bis zu vier MAX517-Geräte auf einem Bus koexistieren können. Beschalten Sie sie auf saubere Logikpegel (nicht offen lassen), und reservieren Sie die Kombinationen vor dem Platinenentwurf, damit ein späterer DAC nicht mit einem vorhandenen Peripheriegerät kollidiert.
- Es sind 8 Bit – setzen Sie ihn dort ein, wo 8 Bit ausreichen: Vorspannungspunkte, Kontrast, Kalibrierungsoffsets und Sollwerte lassen sich in 256 Schritten komfortabel abbilden. Wenn eine Regelschleife eine feinere Auflösung benötigt, steigen Sie auf den 14-Bit MAX5214 am gleichen I²C-Bus um, anstatt um das 8-Bit-Limit herum zu überabtasten.
Hauptvorteile
Ein einziger 400-kHz-I²C-Bus steuert den Ausgang – keine parallelen Datenleitungen, kein SPI-Framing – und die AD0/AD1-Pins ermöglichen es vier Geräten, diesen Bus zu teilen.
REF0 nimmt jede Referenz von GND bis VDD an, sodass Sie sowohl die LSB-Größe als auch den Vollausschlag an die Anwendung anpassen können – kalibriert oder ratiometrisch.
Der gepufferte Ausgang schwingt bis zu beiden Versorgungsschienen und ist garantiert monoton, sodass jede Codeänderung den Ausgang in die richtige Richtung bewegt.
Der Einschalt-Reset setzt das Latch auf null für einen definierten Start, und die Software-Abschaltung reduziert den Versorgungsstrom auf etwa 4 µA für stromempfindliche Designs.
Technische Daten
| Parameter | Wert | Bedingung / Hinweis |
|---|---|---|
| Gerätetyp | 8-Bit-Spannungsausgang-DAC | Einkanal, gepuffert |
| Hersteller | Maxim Integrated (Analog Devices) | MAX517 |
| Auflösung | 8 Bit | 256 Stufen |
| Kanäle | 1 | MAX518/519 = 2 |
| Schnittstelle | I²C-kompatibler 2-Draht | Bis 400 kHz |
| Referenz | Extern, REF0-Pin | GND bis VDD Bereich |
| Ausgang | Gepuffert, Rail-to-Rail | Bei 10 kΩ / 100 pF |
| Adresspins | AD0, AD1 | Bis zu 4 Geräte/Bus |
| Linearität | ±1 LSB INL (B-Klasse) | Garantiert monoton |
| Versorgungsspannung | +2,7 V bis +5,5 V | Einzelversorgung (+5 V typ.) |
| Abschaltstrom | ~4 µA | Software-Abschaltung |
| Einschalt-Reset | Setzt Latch auf null | Ausgang = 0 beim Start |
| Betriebstemperatur | -40 bis +85 °C | E-Klasse (BESA) |
| Gehäuse | 8-Pin SO (schmal) | Umriss 21-0041 |
| Bestellbare Teilenummer | MAX517BESA+T | Bleifrei, Gurt und Spule |
Hinweis: Die Werte stammen aus dem offiziellen Maxim MAX517/MAX518/MAX519-Datenblatt. Überprüfen Sie alle Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design abschließen.

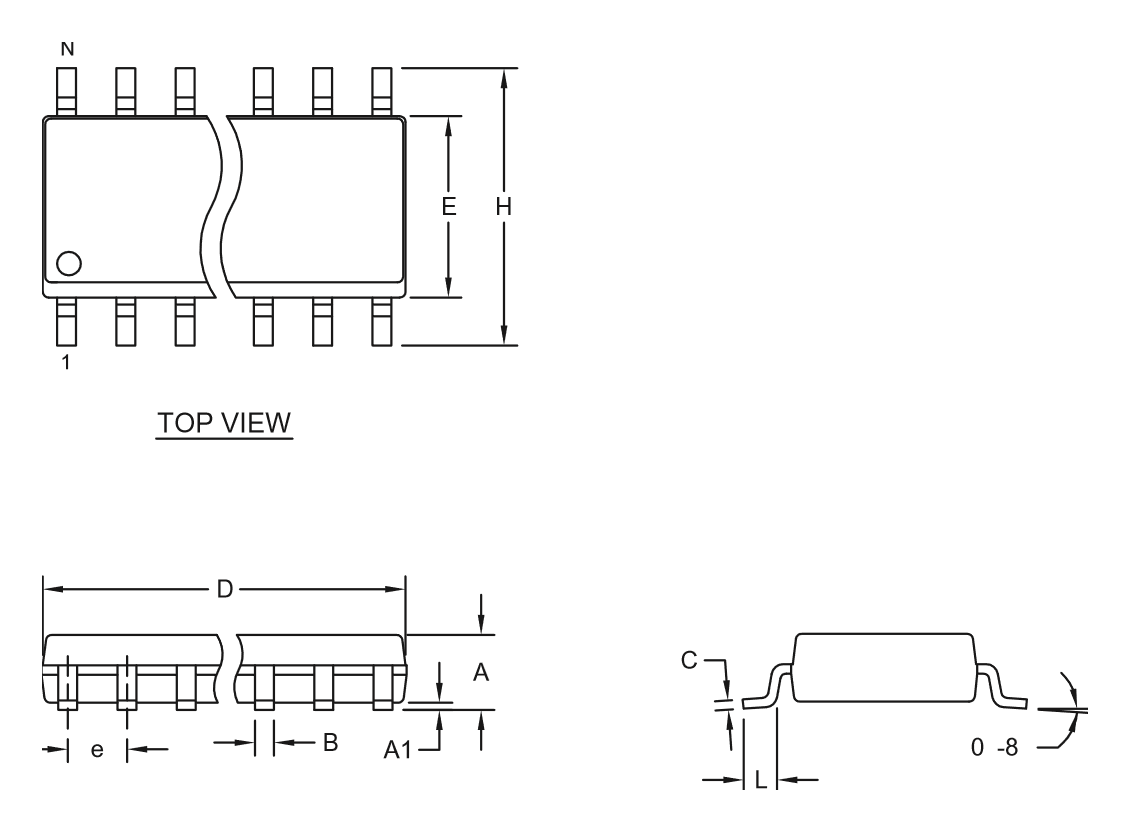

Gehäuseinformationen
MAX517BESA+T wird im schmalen 8-Pin-SO-Gehäuse (SOIC, Umriss 21-0041) geliefert – das standardmäßige Small-Outline-Gehäuse, das ohne besondere Handhabung auf jede Platine passt. Das Bauteil dissipiert praktisch keine Wärme, daher geht es beim Layout um Signalqualität, nicht um Wärmemanagement: Entkoppeln Sie VDD mit 0,1 µF an Pin 7, überbrücken Sie den REF0-Eingang (Pin 8) nah am Pin, damit Referenzrauschen den Ausgang nicht moduliert, und halten Sie die SCL/SDA-Leitungen (Pins 3/4) frei von der analogen OUT0-Leitung (Pin 1). Die vierseitige Maßzeichnung ist unten dargestellt.

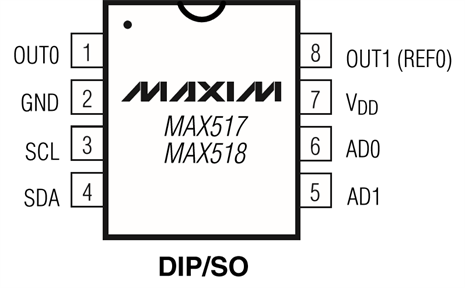

Pin- und Signaldefinition
Das 8-Pin-SO-Gehäuse trägt einen analogen Ausgang, die Referenz, den Zweidrahtbus und zwei Adresspins (das Diagramm zeigt die gemeinsame MAX517/MAX518-Ansicht; Namen in Klammern sind die MAX517-Funktionen):
- Pin 1 - OUT0: Analoger Spannungsausgang des DAC (gepuffert, Rail-to-Rail).
- Pin 2 - GND: Masse.
- Pin 3 - SCL: I²C-Seriell-Takteingang.
- Pin 4 - SDA: I²C-Seriell-Dateneingang/-ausgang.
- Pin 5 - AD1: Adressauswahlbit 1 (legt die I²C-Slave-Adresse fest).
- Pin 6 - AD0: Adressauswahlbit 0 (wählt zusammen mit AD1 eine von vier Busadressen).
- Pin 7 - VDD: Versorgungseingang, +2,7 V bis +5,5 V; mit 0,1 µF entkoppeln.
- Pin 8 - REF0: Externer Referenzeingang; legt den Vollausschlag fest (GND bis VDD). Am Pin gegen GND überbrücken.
Alternative und verwandte Bauteile
Die Familie deckt unterschiedliche Kanalanzahlen und Referenzstile ab; zwei verwandte Maxim-DACs erweitern Auflösung und Schnittstelle. Vergleichen Sie Kanäle, Referenz und Auflösung vor dem Austausch.
| Teilenummer | Marke | Typ / Hauptunterschied | Gehäuse | Hinweis |
|---|---|---|---|---|
| MAX518BCSA | Maxim | Dual-8-Bit, VDD-Referenz | 8-SO | Zwei Kanäle, kein REF-Pin |
| MAX5214GUA+ | Maxim | 14-Bit-Einkanal, SPI | 8-µMAX | Aufrüstung auf höhere Auflösung |
| MAX5102AEUE | Maxim | Dual-8-Bit, parallel | 16-TSSOP | Parallelbus-Alternative |
| MAX5200ACUB+ | Maxim | Spannungsausgang-DAC | 10-µMAX | Gepufferte Ausgangsfamilie |
| MAX5176AEEE+ | Maxim | DAC mit Ausgangsverstärker | 16-QSOP | Force/Sense-Ausgang |
Auswahlhinweise: Bleiben Sie beim MAX517 für einen einzelnen 8-Bit-I²C-Kanal mit externer Referenz; wählen Sie den MAX518, wenn Sie zwei auf VDD referenzierte Kanäle benötigen, oder den MAX519 für zwei Kanäle jeweils mit eigener Referenz. Feinere Schritte benötigt? Der 14-Bit MAX5214 ist das Auflösungs-Upgrade; einen Parallelbus statt I²C bevorzugt? Der MAX5102 bietet zwei 8-Bit-Kanäle.
Herstellerinformationen
Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX517/518/519-Familie als eine der frühen I²C-gesteuerten DAC-Familien – mit einem gepufferten analogen Ausgang hinter demselben Zweidrahtbus, der die Sensoren und EEPROMs eines Systems verbindet, sodass ein einzelner Controller Spannungen einstellen kann, ohne einen Parallelport oder einen SPI-Kanal zu reservieren.
ADI pflegt das Datenblatt, die I²C-Zeitdiagramme und Adresstabellen sowie die Referenzschaltungshinweise für die Familie – die Dokumentation, die den REF0-Pin und die AD0/AD1-Beschaltung zu einem vorhersehbaren Mehrgeräte-DAC-Bus macht.
Anwendungen
Häufig gestellte Fragen
Wie unterscheidet sich der MAX517 vom MAX518 und MAX519?
Alle drei sind 8-Bit-I²C-Spannungs-DACs. Der MAX517 ist einkanal mit einer externen Referenz (REF0). Der MAX518 ist zweikanal, auf VDD referenziert (kein REF-Pin). Der MAX519 ist zweikanal mit einer separaten Referenz für jeden Kanal.
Was bestimmt den Vollausschlag des Ausgangs?
Die Spannung an REF0. Der Vollausschlag entspricht REF0, und der LSB beträgt REF0/256 – eine 2,048-V-Referenz ergibt 8 mV/LSB. Verbinden Sie REF0 mit VDD für ratiometrischen Betrieb, oder speisen Sie ihn von einer Präzisionsreferenz für einen kalibrierten absoluten Ausgang.
Wie viele MAX517-Geräte können einen I²C-Bus teilen?
Bis zu vier, indem die AD0- und AD1-Adresspins vier verschiedene Slave-Adressen vergeben. Beschalten Sie die Pins auf definierte Logikpegel und reservieren Sie die Adresskombinationen beim Platinenentwurf.
Was ist der Ausgang beim Einschalten?
Der Einschalt-Reset löscht das DAC-Latch, sodass der Ausgang bei null startet. Der Host schreibt anschließend den gewünschten Code; ein Software-Abschaltbefehl reduziert den Versorgungsstrom auf etwa 4 µA, wenn der Ausgang nicht benötigt wird.
Haftungsausschluss
Informationsgenauigkeit: Die Spezifikationen auf dieser Seite basieren auf dem offiziellen Maxim MAX517/MAX518/MAX519-Datenblatt. Wir bemühen uns, die Informationen korrekt und vollständig zu halten, jedoch können sich Parameter mit Produktrevisionen ändern; Entwicklungsingenieure sollten alle Werte anhand der neuesten offiziellen Dokumentation überprüfen, bevor sie ein Design abschließen.
Produktauthentizitätsgarantie: Alle von uns gelieferten Bauteile sind echte Originalware ab Werk mit vollständiger Materialrückverfolgbarkeit.
Technischer Support: Technische Beratung vor und nach dem Kauf ist kostenlos verfügbar.
Anwendungshinweis: Diese Seite dient nur als Referenz. Die Eignung für eine bestimmte Anwendung muss vom Entwicklungsingenieur anhand der tatsächlichen Systemanforderungen bestätigt werden.
MAX517BESA+T Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Analog Devices Inc./Maxim Integrated
- Serie:
- -
- Verpackung/Gehäuse:
- 8-SOIC (0.154", 3.90mm Width)
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Programmierbar:
- Not Verified
- Anzahl der Bits:
- 8
- Einschwingzeit:
- 6µs (Typ)
- Ausgabetyp:
- Voltage - Buffered
- Differentialausgang:
- No
- Klasse:
- -
- Datenschnittstelle:
- I2C
- Referenztyp:
- External
- Anzahl der D/A Konverter:
- 1
- Spannungsversorgung, analog:
- 5V
- Spannungsversorgung, digital:
- 5V
- Montageart:
- Surface Mount
- INL/DNL (LSB):
- ±1.5 (Max), ±1 (Max)
- Qualifizierung:
- -
- Lieferant Gerätepaket:
- 8-SOIC
- Architektur:
- R-2R
- Betriebstemperatur:
- -40°C ~ 85°C
- Kategorie:
- Digital-Analog-Umsetzer (DAC)
MAX517BESA+T Relevante Informationen
- MAX517BESA+T Stichworte
- Beliebte Suche
Die folgenden Teile sind beliebte Suchteile in Digital-Analog-Umsetzer (DAC).
Die Beiträge
-
Erkundung der Merkmale der AN431AN - ATRG1 Spannungsreferenz - IC
AN431AN - ATRG1, Spannungsreferenz - IC, elektrische Eigenschaften, Anwendungen
-
Entlarvung der Wunder des MMBF170LT1 - Transistors
In diesem Artikel werden die einzigartigen elektrischen Eigenschaften und die vielfältigen Anwendungen des MMBF170LT1 - Transistors untersucht.
Verwandte Produkte
-

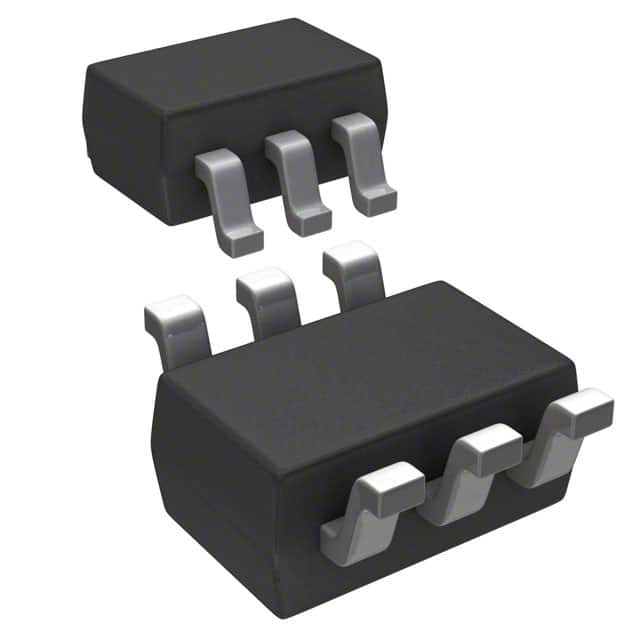

MCP47A1T-A0E/LT
