LPC812M101JDH20FP ist der Einstiegs-Cortex-M0+ Mikrocontroller der NXP LPC800-Serie, gekennzeichnet durch kleines Gehäuse, mehrere UART-Schnittstellen und Niedrigleistungsdesign. Im Vergleich zum LPC811 verfügt der LPC812 über 32KB Flash und zusätzliche Kommunikationsschnittstellen.

Dieser Chip nutzt den ARM Cortex-M0+ Kern, mit der Hauptcharakteristik reichhaltige Kommunikationsperipherie in einem extrem kompakten TSSOP-20-Gehäuse zu integrieren: 2 UART-Kanäle, 1 SPI und 1 I2C, fähig mehrere Sensoren oder Kommunikationsmodule gleichzeitig anzuschließen. Der integrierte 12MHz interne RC-Oszillator (±1% Genauigkeit) erfüllt die UART-Kommunikationsgenauigkeitsanforderungen ohne externe Kristalle, was die BOM-Kosten und PCB-Fläche erheblich reduziert.

Der LPC812 unterstützt den Deep Power-down-Modus mit einem Strom von nur ca. 1μA und kann extern über den WKUP-Pin geweckt werden, ideal für batteriebetriebene IoT-Sensorknoten. Die SWD-Debug-Schnittstelle unterstützt vollständiges Programm-Download und In-Circuit-Debugging.

Hinweis: Detaillierte elektrische Parameter, Stromverbrauchsdaten und Peripheriekonfiguration finden Sie im offiziellen NXP-Datenblatt. Parameter können ohne Vorankündigung geändert werden. Konstrukteure sollten alle Parameter vor der Endauslegung überprüfen.

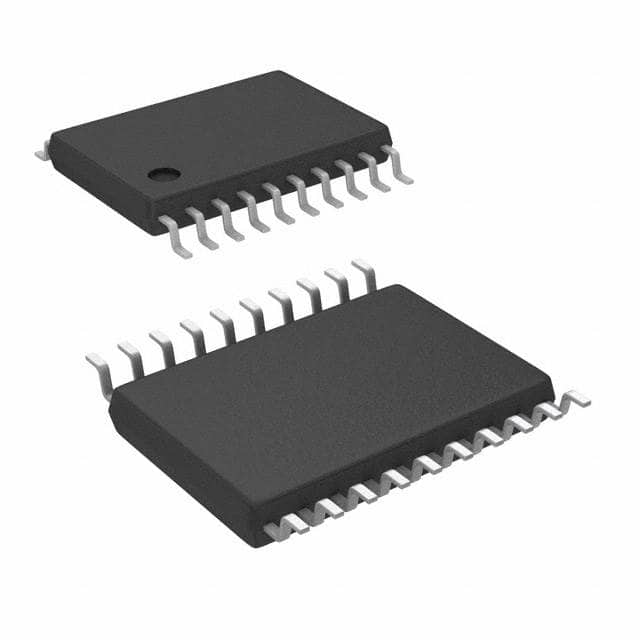

LPC812M101JDH20FP verwendet das Standard-TSSOP-20 (Thin Shrink Small Outline Package) mit 0,65mm Pin-Pitch, 20 Gullwing-Anschlüsse, Gehäusehöhe ca. 1,0mm, geeignet für kompakte PCB-Designs.

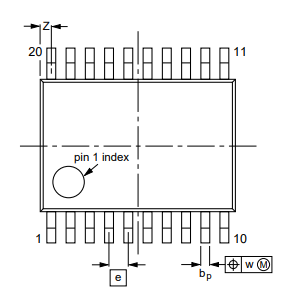

Das TSSOP-20-Gehäuse misst ca. 6,5mm x 4,4mm. Im Vergleich zu DIP-20 spart TSSOP ca. 60% der PCB-Fläche. Im Vergleich zu QFN-20 bietet TSSOP bessere Fertigbarkeit und visuelle Inspektionsmöglichkeiten. Die Pin-Belegung folgt der Standard-I/O-Anordnung mit GPIO- und Strom-Pins auf beiden Seiten.

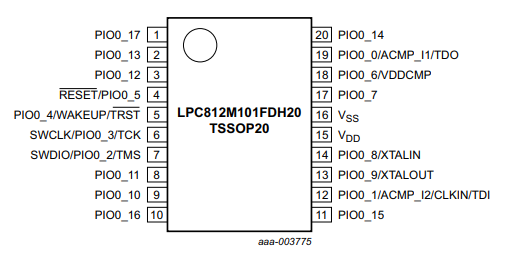

Der LPC812M101JDH20FP im TSSOP-20-Gehäuse hat 20 Pins. Die wichtigsten Pin-Definitionen sind:

• Pin 1 - PIO0_0 / WKUP / CLKO: Universeller GPIO, konfigurierbar als Wake-up-Pin oder Taktausgang (CLKOUT), unterstützt Aufwachung aus Deep Power-down.
• Pin 2 - PIO0_1 / UART0_TXD: Universeller GPIO, UART0 Sendendaten-Pin, über Switch-Matrix auf beliebigen Pin abbildbar.
• Pin 3 - PIO0_2 / UART0_RXD: Universeller GPIO, UART0 Empfangsdaten-Pin, unterstützt UART-Wake-Funktion.
• Pin 4 - PIO0_3 / SDA / UART1_TXD: Universeller GPIO, konfigurierbar als I2C-Datenpin (SDA) oder UART1-Sende-Pin.
• Pin 5 - PIO0_4 / SCL / UART1_RXD: Universeller GPIO, konfigurierbar als I2C-Taktpin (SCL) oder UART1-Empfangs-Pin.
• Pin 6 - VSS (Masse): Chip-Masse-Pin, sollte über kurze breite Leiterbahn mit PCB-Massefläche verbunden werden.
• Pin 7 - VDD (Stromversorgung): Chip-Stromversorgungs-Pin, typisch 3,3V, 100nF Entkopplungskondensator in der Nähe empfohlen.
• Pin 8 - PIO0_5 / SPI_SCK / U0_SCLK: Universeller GPIO, SPI-Taktpin oder UART0-Takteingang.
• Pin 9 - PIO0_6 / SPI_MISO / SPI_MOSI: Universeller GPIO, SPI MISO/MOSI, unterstützt Vollduplex-Kommunikation.
• Pin 10 - PIO0_7 / SPI_SSEL: Universeller GPIO, SPI Slave-Select-Pin, aktiv niedrig.
• Pin 11 - PIO0_8 / CT16B0_CAP0: Universeller GPIO, 16-Bit Timer 0 Capture-Pin.
• Pin 12 - PIO0_9 / CT16B0_MAT0: Universeller GPIO, 16-Bit Timer 0 Match-Ausgangspin, kann PWM-Signale ausgeben.
• Pin 13 - PIO0_10 / CT16B0_MAT1: Universeller GPIO, 16-Bit Timer 0 Match-Ausgang 1.
• Pin 14 - PIO0_11 / SWDIO: Debug-Schnittstelle Datenleitung, SWD-Protokoll bidirektionaler Datenpin, auch als GPIO verwendbar.
• Pin 15 - PIO0_12 / SWCLK: Debug-Schnittstelle Taktleitung, SWD-Protokoll-Taktpin, auch als GPIO verwendbar.
• Pin 16 - PIO0_13 / UART2_TXD / UART1_RTS: Universeller GPIO, UART2 Senden oder UART1 Request to Send.
• Pin 17 - PIO0_14 / UART2_RXD / UART1_CTS: Universeller GPIO, UART2 Empfangen oder UART1 Clear to Send.
• Pin 18 - PIO0_15 / UART2_SCLK: Universeller GPIO, UART2-Taktpin.
• Pin 19 - PIO0_16 / CT32B0_CAP0: Universeller GPIO, 32-Bit Timer 0 Capture-Pin.
• Pin 20 - PIO0_17 / RESET: Externer Reset-Pin, aktiv niedrig, hat internen Pull-up-Widerstand.

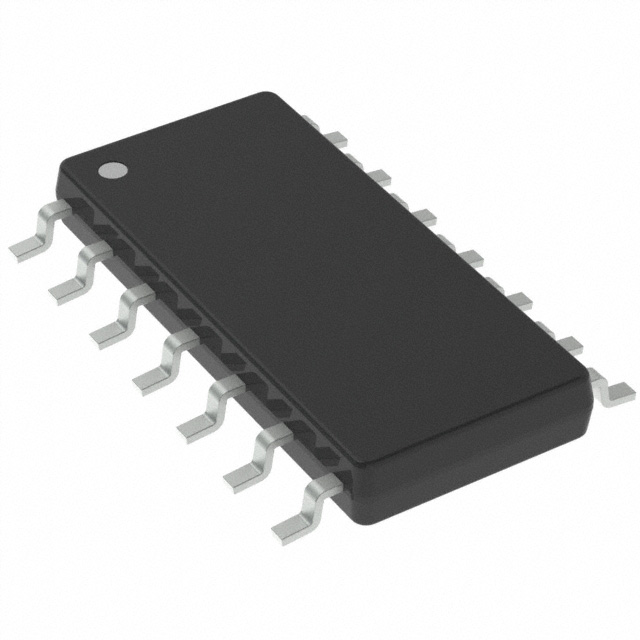

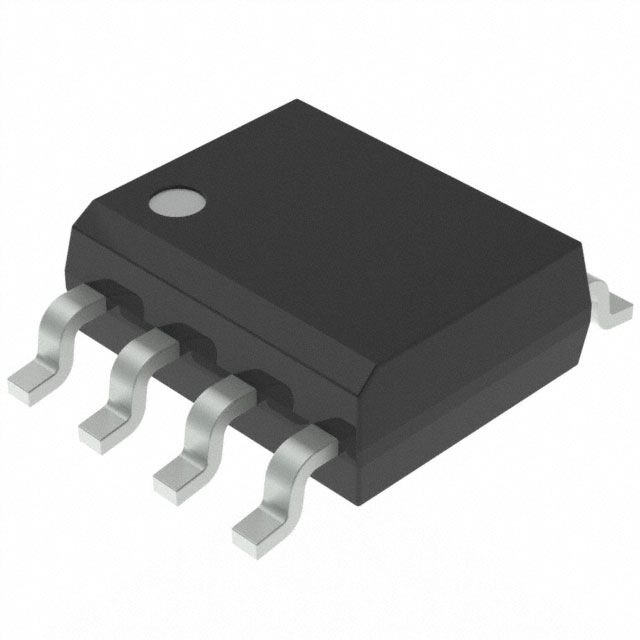

Die folgenden Alternativen dienen nur als Referenz. Bitte vor Auswahl die Kompatibilität der Kommunikationsschnittstelle, Versorgungsspannung, Sicherheitsalgorithmus-Kompatibilität und Software-API-Unterschiede prüfen.

Auswahltipps: Bei der Auswahl von Alternativen achten auf: Kernarchitektur-Unterschiede (Cortex-M0+ vs M0 vs AVR) beeinflussen Toolchain und Treibercode; Flash/SRAM-Kapazität vs. Anwendungsanforderungen; Gehäuse- und Pin-Layout-Kompatibilität mit bestehender PCB; Betriebsspannungsbereich; und Peripherie-Schnittstellenmenge und -typ.

NXP Semiconductors (NASDAQ: NXPI), mit Hauptsitz in Eindhoven, Niederlande, ist ein weltweit führendes Halbleiterunternehmen, ehemals die Halbleiterdivision von Philips. NXP-Produkte decken Automobilelektronik, mobile Kommunikation, industrielles IoT, Unterhaltungselektronik und Computeninfrastruktur ab. Die LPC-Serie ARM Cortex-M Mikrocontroller haben mit ihrem umfangreichen Produktportfolio und ausgereiften Ökosystem-Tools eine bedeutende Marktposition.

Die LPC800-Serie ist NXP's Einstiegs-Cortex-M0+ Produktlinie für IoT-Knoten und kostenempfindliche Anwendungen, gekennzeichnet durch kleine Gehäuse, viele Schnittstellen und niedrige BOM-Kosten. Als High-End-Modell integriert der LPC812 2 UART, 1 SPI und 1 I2C im kompakten TSSOP-20-Gehäuse mit flexibler Pin-Switch-Matrix-Konfiguration. NXP bietet kostenlose MCUXpresso IDE und Konfigurationstools, zusammen mit detaillierten Referenzhandbüchern.
