Eine DLP-Lichtmaschine ist ein dreiteiliges System, und der DLP550JE ist deren Imager. Licht von einer LED- oder Laser-Phosphor-Quelle wird auf das Mikrospiegel-Array gefaltet; jeder der 1024 × 768 Aluminiumspiegel reflektiert dann sein Lichtpixel entweder in das Projektionsobjektiv („ein“) oder verwirft es („aus“). Weil die Spiegel binär sind, baut der Controller jedes Bild als Stapel binärer Bit-Ebenen auf und moduliert die Einschaltzeit jedes Spiegels – Pulsweitenmodulation –, sodass das Auge das Ergebnis zu einem Halbton-, Vollfarbbild integriert. Das Design mit dem DLP550JE bedeutet daher, die gesamte Daten-und-Licht-Pipeline zu entwerfen und nicht nur ein Bauteil zu platzieren.

Die beiden Begleiter erledigen die Schwerstarbeit rund um das DMD. Der DLPC4420 empfängt das eingehende Video, skaliert und formatiert es, baut die Bit-Ebenen-Sequenz auf und erzeugt das exakte Reset- und Lade-Timing, das das Array benötigt; der DLPA200 (zusammen mit dem DLPA100) liefert die regulierten Logikspannungen sowie die Hochspannungs-Offset-, Bias- und Reset-Signalformen, die die Spiegel verriegeln. Pixeldaten gelangen vom Controller zum DMD über einen 2× LVDS-Bus, der mit bis zu etwa 320 MHz getaktet wird, und diese Bandbreite ist das Budget, das der Systementwickler auf Auflösung, Bildrate und Farbbittiefe verteilt.

Da das Array ein versiegeltes MEMS-Bauteil mit einem Glasfenster ist, eignet sich eine auf dem DLP550JE basierende DLP-Engine gut für Produkte, die hell und lange laufen müssen: Konferenzraum- und Klassenraumprojektoren, Dauerbetrieb-Digital-Signage sowie kompakte Heim- oder Mobilprojektoren. Die Architektur bietet hohen sequenziellen Kontrast, ein sofort digitales und geometrisch stabiles Bild sowie eine Helligkeit, die mit der Lichtquelle skaliert, soweit es das thermische Design zulässt.

Hinweis: Die Werte stammen aus dem Texas Instruments DLP550JE-Datenblatt (DLPS101C). Die empfohlenen Betriebsbedingungen, insbesondere Array-Temperatur und bandweise Beleuchtung, hängen vom Engine-Design ab; bitte gegen das neueste Datenblatt und die optischen / thermischen DLP-Application-Notes prüfen.

Der DLP550JE wird im keramischen FYA-149-Pin-Gehäuse geliefert (Körper 32,20 mm × 22,30 mm), einem Pin-Grid-Array mit einem Präzisions-Glasfenster von 17,694 mm × 14,739 mm über den Spiegeln und einer freien Apertur von etwa 14,152 mm × 11,424 mm. Für einen Lichtmaschinen-Entwickler ist das Fenster ein optisches Element: seine Position, Neigung und freie Apertur müssen im Beleuchtungs- und Projektionspfad modelliert werden, und sein 85 °C-Limit muss im thermischen Modell eingehalten werden. Die Anschlüsse sitzen auf einem 1,27 mm-Raster, und eine abgeschrägte Ecke kennzeichnet Pin A1.

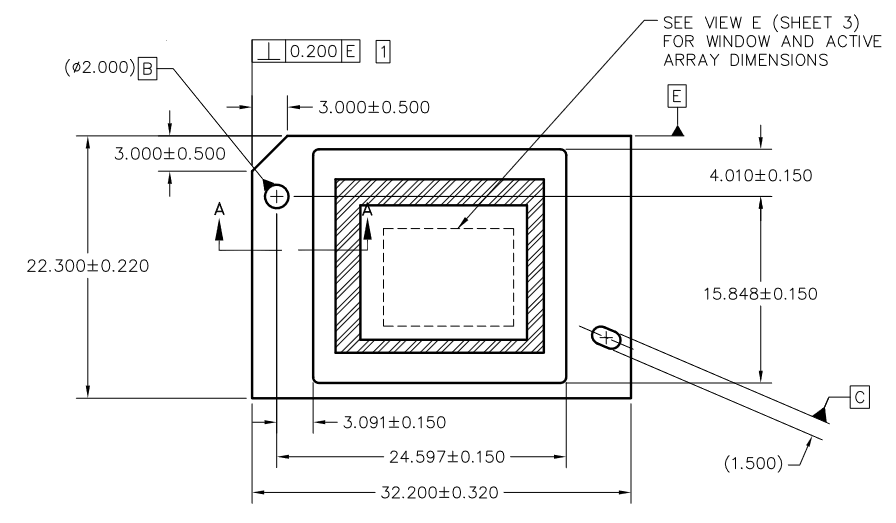

Verwenden Sie die bemaßte Umrisszeichnung unten, um die DMD-Flex-/Sockel-Schnittstelle, den Freiraum des Beleuchtungskeils und den Wärmepfad vom Keramikkörper zu Ihrem Kühlkörper zu gestalten.

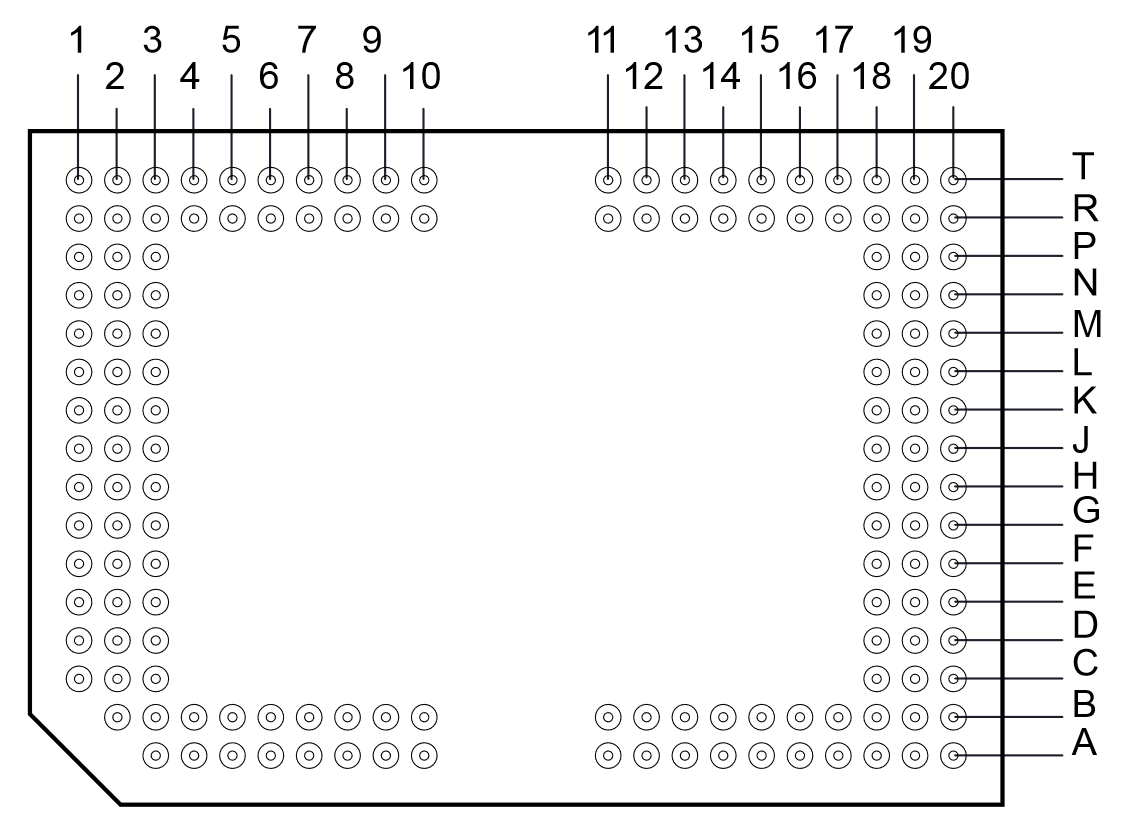

Für das Platinendesign gliedert sich das FYA-149-Pin-Raster (Unteransicht unten) in einige Schnittstellengruppen, die fast ausschließlich mit dem DLPC4420 und dem PMIC verbunden sind – das DMD besitzt keine eigenen Allzweck-I/Os:

• LVDS-Pixelbusse (2×) + DCLK: die differenziellen Pixeldaten und ihr ~320 MHz-Takt vom DLPC4420; als längenangepasste, impedanzkontrollierte Paare führen.
• Schnittstellensteuerung (PWRDNZ, LVDS_RSTZ): Power-down- und Empfänger-Reset-Leitungen, die der Controller beim Ein- und Ausschalten ansteuert.
• MBRST[15:0] Spiegel-Reset-Bus: die Hochspannungs-Reset-Leitungen vom PMIC, 95–105 Ω und ~160–210 pF pro Leitung – die layoutempfindlichsten Netze auf der Platine.
• HV-Spannungen (V_OFFSET, V_MBRST): Offset- und Reset-Spannungen vom DLPA200 (V_MBRST −27 V to +26.5 V).
• SCP-Seriellport: die langsame Konfigurationsverbindung (SCPCLK 50–500 kHz), die der Controller zum Einrichten des DMD nutzt.
• Versorgung / Masse (V_CC, V_CCI, V_SS): 3,3 V Logik- und LVDS-Spannungen, die innerhalb von 0,3 V zueinander gehalten werden, über einer durchgehenden Masseebene.

Wenn ein Projekt eine andere Helligkeitsklasse oder Auflösung benötigt, sind dies die benachbarten DLP-Imager. Jeder wird mit seinem eigenen Controller und PMIC kombiniert und hat sein eigenes optisches Format, sodass ein Wechsel des Imagers ein Wechsel der Lichtmaschine ist – kein direkter Austausch. DLP550JEFYA ist die Standard-TI-Bestellnummer für genau dieses Bauteil.

DLP550JE Chipset - Erforderliche Begleitbauteile

Texas Instruments (TI, NASDAQ: TXN) aus Dallas, Texas, erfand Digital Light Processing und ist weiterhin der einzige Hersteller des Digital Micromirror Device. Die DLP-Products-Gruppe liefert DMD-Imager zusammen mit den passenden DLPC-Controllern und DLPA-Power-Management-ICs als vollständige, dokumentierte Chipsets für Display- und Lichtsteuerungs-Designs.

Die maßgebliche Referenz für dieses Bauteil ist das DLP550JE-Datenblatt (DLPS101C), ergänzt durch die DLPC4420- und DLPA200-Datenblätter sowie die DLP-Application-Notes zu optischer Engine und Thermik. InFortune Electronics liefert das Bauteil unter dem Bestellcode 1076-6439B und bietet Beschaffung sowie Engineering-Unterstützung für das gesamte Chipset.
