Die MAX6816/MAX6817/MAX6818 von Maxim Integrated (jetzt Teil von Analog Devices) sind Schalter-Entpreller, die ein kleines, aber hartnäckiges Problem lösen: Ein mechanischer Schalter oder ein Relais schließt nicht sauber – er prellt und erzeugt eine Folge schneller Übergänge, die ein Prozessor als mehrfache Betätigungen interpretiert. Diese Bauelemente verbinden sich direkt mit dem Schalter und geben einen einzelnen, entprellten Logikpegel aus. Der MAX6816 ist die einkanalige Ausführung (der MAX6817 ist zweikanalig, der MAX6818 achtkanalig); MAX6816EUS+T ist die RoHS-konforme ("+"), Tape-and-Reel-("T")-Variante im 4-Pin SOT143.

Der Schutz ermöglicht es, die Schalterleitung beliebig zu verlegen. Der Eingang verträgt Spannungen bis ±25 V – über die Versorgungsschienen hinaus – und ist ESD-geschützt bis ±15 kV Human Body Model (sowie ±8 kV Kontakt / ±15 kV Luft nach IEC 1000-4-2), sodass ein Frontplatten-Schalter an einem langen Kabel den Eingang nicht beschädigen kann. Ein interner Pull-up-Widerstand ermöglicht es, den Schalter einfach mit dem Eingang gegen Masse zu verbinden; der Entpreller übernimmt den Rest.

Das Bauteil ist darauf ausgelegt, im Design zu verschwinden. Es sind keine externen Bauteile erforderlich – kein RC-Netzwerk zu dimensionieren, keine Firmware-Entprellung zu schreiben – da die Entprellzeit intern erzeugt wird. Der Versorgungsstrom beträgt lediglich 6 µA, sodass das Bauteil dauerhaft an einer Batterieschiene betrieben werden kann; der Betrieb ist von +2,7 V bis +5,5 V über den erweiterten Temperaturbereich von -40 °C bis +125 °C im 4-Pin SOT143 möglich – einem der kleinsten verfügbaren Gehäuse.

Hinweis: Die Werte sind dem Maxim MAX6816/MAX6817/MAX6818-Datenblatt entnommen. Alle Parameter (einschließlich der internen Entprellzeit) sind vor dem Designabschluss anhand der jeweils aktuellen offiziellen Dokumentation zu überprüfen.

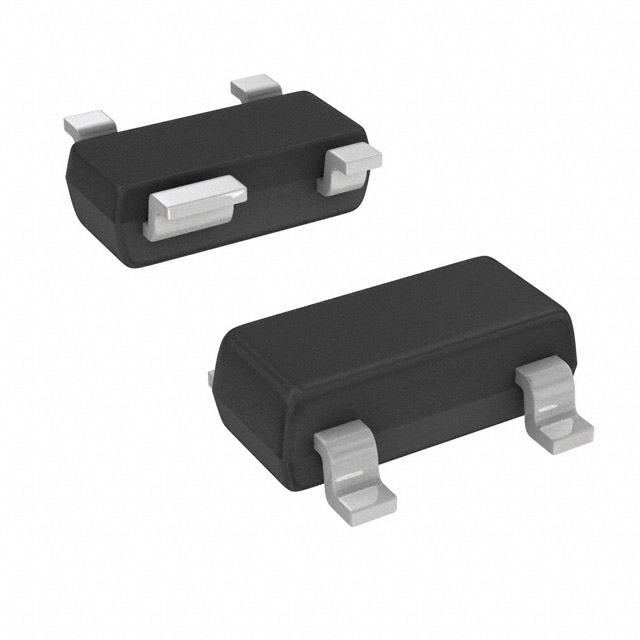

MAX6816EUS+T wird im 4-Pin SOT143 (Gehäuseumriss 21-0052) geliefert – einem der kleinsten verfügbaren Gehäuse, was auch der Sinn der Sache ist: Ein Entpreller ohne externe Bauteile im SOT143 beansprucht nahezu keine Leiterplattenfläche neben dem Schalter oder Steckverbinder. Mit vier Pins (GND, IN, OUT, V_CC) ist das Layout trivial – IN zum Schalter führen, OUT an den Logikeingang anschließen und V_CC entkoppeln. Das Gehäusebild ist nachfolgend dargestellt.

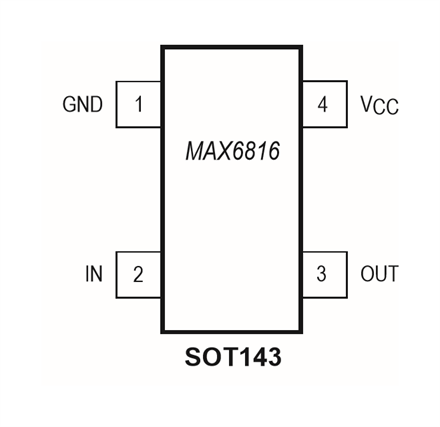

Der 4-Pin SOT143 führt den Schaltereingang, den entprellten Ausgang, die Versorgung und Masse (gemäß MAX6816-Datenblatt):

• Pin 1 - GND: Masse.
• Pin 2 - IN: Schaltereingang; den mechanischen Schalter von hier gegen Masse anschließen (interner Pull-up setzt den Ruhepegel). Verträgt ±25 V, ±15 kV ESD.
• Pin 3 - OUT: Entprellter CMOS-Ausgang – eine einzelne saubere Logikflanke pro Schalterbetätigung.
• Pin 4 - V_CC: Versorgung, +2,7 V bis +5,5 V; gegen GND entkoppeln.

Innerhalb der Familie ergänzen der MAX6817 (zweikanalig) und der MAX6818 (achtkanalig) die Kanalanzahl. Die nachstehend aufgeführten Bauteile sind verwandte Maxim-Peripheriebausteine für µP-Systeme (Supervisoren, Referenzen, Versorgungen), die häufig gemeinsam mit einem Schalter-Entpreller auf einer Platine verwendet werden.

Auswahlhinweise: Wählen Sie den MAX6816 für einen robusten Einzel-Schalter-Entpreller ohne externe Bauteile im kleinsten SOT143; wechseln Sie zum MAX6817 für zwei Schalter oder zum MAX6818 für acht (mit 3-State-µP-Busschnittstelle). Die oben genannten Supervisoren, Referenzen und Versorgungsbausteine ergänzen die Prozessor-Unterstützungsschaltung.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX6816/MAX6817/MAX6818, um das Prellen, das RC-Netzwerk und die Firmware-Routine beim Auslesen eines mechanischen Schalters zu eliminieren – ein robuster, ESD-geschützter Entpreller, der neben dem Schalter in einem winzigen Gehäuse Platz findet.

ADI pflegt das Datenblatt, die Entprellzeit- und ESD-Spezifikationen sowie die Schalter-Schnittstellenempfehlungen für die Familie – die Grundlage für einen sauberen, zuverlässigen Schalteingang an einem Prozessor.
