Die MAX6369-MAX6374 von Maxim Integrated (jetzt Teil von Analog Devices) sind pinwählbare Watchdog-Timer, die die Aktivität eines Mikroprozessors überwachen. Der µP muss den Watchdog-Eingang (WDI) innerhalb eines festgelegten Zeitfensters toggeln; tut er es nicht – weil die Software in einer Schleife hängt oder abgestürzt ist – läuft der Watchdog ab, und der WDO̅-Ausgang erzeugt einen Impuls, der den Prozessor zurücksetzt oder unterbricht. Der MAX6369 ist die Open-Drain-WDO̅-Variante. MAX6369KA+T ist die RoHS-konforme ("+"), Gurt-und-Rolle-("T")-Option im 8-Pin-SOT23.

Das entscheidende Merkmal ist die Pin-Selektivität. Drei Eingänge – SET0, SET1, SET2 – programmieren sowohl die Watchdog-Timeout-Periode als auch die anfängliche Anlaufverzögerung, jeweils wählbar von 1 ms bis 60 s, indem die Pins an GND, V_CC gelegt oder offen gelassen werden. Das bedeutet, die Zeitgebung wird in Hardware ohne externen Widerstand oder Kondensator festgelegt – und kann, anders als bei einem einmalig programmierten Bauteil, ohne Power-Cycle geändert werden. Eine SET-Kombination deaktiviert den Watchdog vollständig für Debugging-Zwecke.

Er ist für eine dauerhafte, batterieschonende Überwachung ausgelegt. Der Versorgungsstrom beträgt nur 8 µA, und das Bauteil benötigt keine externen Bauteile – die Zeitgebung ist intern. Die Anlaufverzögerung gibt dem System Zeit zur Initialisierung beim Einschalten, bevor der Watchdog zu zählen beginnt, sodass der µP sauber die Kontrolle übernehmen kann. Der MAX6369 arbeitet von +2,5 V bis +5,5 V über den automobiltauglichen Bereich von -40 °C bis +125 °C in einem miniaturisierten 8-Pin-SOT23 (die KA/V+-Option ist AEC-Q100-qualifiziert).

Hinweis: Die Werte stammen aus dem offiziellen Maxim-MAX6369-MAX6374-Datenblatt. Der genaue Timeout/Anlaufverzögerungs-Wert, der durch SET0-SET2 eingestellt wird, ist der Auswahltabelle des Datenblatts zu entnehmen; vor der Festlegung eines Designs anhand der neuesten offiziellen Dokumentation verifizieren.

MAX6369KA+T wird im 8-Pin-SOT23 (Gehäuse-Outline 21-0078) geliefert – der miniaturisierte SMD-Körper, der es einem Watchdog ohne externe Zeitgebungsteile ermöglicht, neben dem Prozessor auf kleinstem Raum zu sitzen. Das Layout ist einfach: SET0/SET1/SET2 auf die Pegel für den gewählten Timeout legen, WDI von einer sauberen Stelle in der Hauptschleife des µP führen, den Open-Drain-WDO̅ mit einem Pull-up zur Logikversorgung versehen und V_CC entkoppeln. Das Gehäusebild ist unten dargestellt.

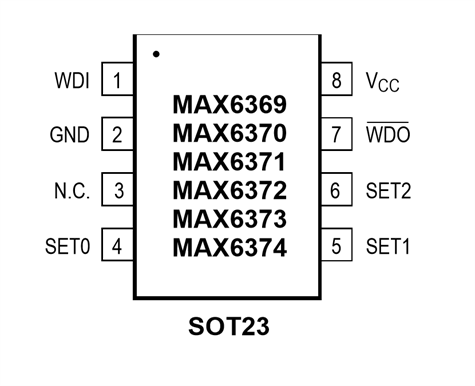

Der 8-Pin-SOT23 trägt den Watchdog-Eingang/-Ausgang, die drei SET-Eingänge und die Versorgung (gemäß dem MAX6369-MAX6374-Datenblatt):

• Pin 1 - WDI: Watchdog-Eingang; der µP muss ihn innerhalb des Timeouts toggeln, andernfalls gibt WDO̅ einen Impuls aus.
• Pin 2 - GND: Masse.
• Pin 3 - N.C.: Kein Anschluss; unbeschaltet lassen.
• Pin 4 - SET0: Set Zero – wählt Anlaufverzögerung und Watchdog-Timeout (zusammen mit SET1/SET2).
• Pin 5 - SET1: Set One – Timeout-/Anlaufverzögerungs-Auswahl.
• Pin 6 - SET2: Set Two – Timeout-/Anlaufverzögerungs-Auswahl.
• Pin 7 - WDO̅: Watchdog-Ausgang (Open-Drain, aktiv-Low-Impuls); benötigt einen Pull-up-Widerstand.
• Pin 8 - V_CC: Versorgung, +2,5 V bis +5,5 V; gegen GND entkoppeln.

Innerhalb der MAX6369-MAX6374-Familie unterscheiden sich die Varianten nach Ausgangstyp und Zeitbereich – der MAX6370 ist die Push-Pull-WDO-Version des MAX6369. Verwandte Supervisor- und Energiemanagement-Bauteile sind nachfolgend aufgeführt.

Auswahlhinweise: Den MAX6369 für einen pinwählbaren Watchdog mit Open-Drain-WDO̅ wählen; für einen Push-Pull-Ausgang zum MAX6370 wechseln, oder andere Familienmitglieder für verschiedene Timeout-Bereiche in Betracht ziehen. Mit einem Supervisor (MAX6368) für Reset/Batterie-Backup, einem LDO (MAX604) und einer Referenz (MAX6071/MAX6063) kombinieren, um das System-Housekeeping zu vervollständigen.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX6369-MAX6374, um Entwicklern einen Watchdog zu bieten, dessen Zeitgebung durch Pins – nicht durch externe Bauteile – festgelegt wird, sodass ein einzelner SOT23 einen breiten Bereich an Timeout- und Anlaufverzögerungs-Anforderungen abdeckt, änderbar ohne Power-Cycle.

ADI pflegt das Datenblatt, die SET0-SET2-Auswahltabelle sowie die WDI-Bedienungs- und Layout-Hinweise für die Familie – die Dokumentationsgrundlage für ein robustes Watchdog-Design.
