Die MAX6365–MAX6368 von Maxim Integrated (jetzt Teil von Analog Devices) sind stromsparende µP-Überwachungsschaltungen, die drei Aufgaben gleichzeitig erfüllen: Überwachung der Versorgungsspannung und Halten des Prozessors im Reset bis zur Gültigkeit der Spannung, Umschalten auf eine Backup-Batterie bei Versorgungsausfall sowie Sperren des Chip-Enable, damit externe CMOS-RAM-Inhalte während eines Spannungsübergangs nicht korrumpiert werden können. Der MAX6368 ist die Variante mit einem zusätzlichen, vom Anwender einstellbaren RESET IN. MAX6368LKA29+T ist die RoHS-(„+")-Tape-and-Reel-(„T")-Version im 8-Pin SOT23; „29" legt die Reset-Schwelle auf 2,93 V fest, und „L" wählt den gegentaktgetriebenen RESET-Ausgang.

Der Supervisor überwacht V_CC gegenüber der werksseitig abgeglichenen 2,93-V-Reset-Schwelle. Unterschreitet V_CC diesen Wert – beim Einschalten, Abschalten oder einem Brownout – setzt der IC RESET durch und hält ihn nach der Erholung von V_CC für garantierte mindestens 150 ms, sodass der Prozessor sauber hochfährt. Die RESET/RESET̅-Ausgänge bleiben bis hinunter zu 1,2 V V_CC oder V_BATT gültig, sodass der Reset auch beim Zusammenbrechen der Versorgungsschiene aktiv bleibt. Die Transientenfestigkeit verhindert Fehlrücksetze bei kurzen Spannungseinbrüchen.

Für nichtflüchtige Speicher arbeiten Batterie-Backup und Chip-Enable-Gating zusammen. Der OUT-Pin versorgt das RAM im Normalbetrieb aus V_CC und wechselt beim Versorgungsausfall automatisch auf den BATT-Eingang, damit die Daten erhalten bleiben. Gleichzeitig leitet der Supervisor das CE IN-Signal des Prozessors nur dann an CE OUT weiter, wenn die Versorgung gültig ist – Schreibzugriffe während Spannungsübergängen werden blockiert, um den Speicherinhalt zu schützen. Der MAX6368 fügt den zusätzlichen RESET IN-Komparator hinzu, sodass eine zweite Spannung (eine andere Schiene oder ein geteilter Eingang) ebenfalls einen Reset auslösen kann.

Hinweis: Die Werte stammen aus dem offiziellen Maxim-Datenblatt MAX6365–MAX6368. Alle Parameter – insbesondere die genaue Reset-Schwelle und die RESET-Polarität für den LKA29-Code – müssen vor dem Designabschluss anhand der jeweils aktuellen offiziellen Dokumentation verifiziert werden.

MAX6368LKA29+T wird im 8-Pin SOT23 geliefert – dem kompakten SMD-Gehäuse, das einen vollständigen Supervisor mit Batterie-Backup und CE-Gating neben dem Prozessor und seinem CMOS-RAM ermöglicht. Die BATT-Leiterbahn zur Knopfzelle sollte störungsarm geführt werden; die RAM-Versorgung ist von OUT abzugreifen, und das Chip-Enable des Speichers ist über CE IN/CE OUT zu führen. V_CC am Pin bypasssen. Das Gehäuse ist nachfolgend abgebildet.

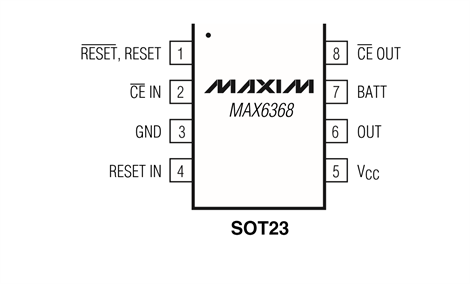

Der 8-Pin SOT23 führt die Reset-, Batterie-Backup- und Chip-Enable-Signale heraus (MAX6368-Pinbelegung gemäß dem MAX6365–MAX6368-Datenblatt):

• Pin 1 – RESET̅/RESET: Reset-Ausgang (gegentaktgetrieben bei Klasse L); aktiv, solange V_CC unterhalb der Schwelle liegt, sowie für 150 ms danach.
• Pin 2 – CE IN: Chip-Enable-Eingang vom Prozessor.
• Pin 3 – GND: Masse.
• Pin 4 – RESET IN: Zusätzlicher, anwendereinstellbarer Reset-Komparatoreingang (überwacht eine zweite Spannung); bei Nichtverwendung mit V_CC verbinden.
• Pin 5 – V_CC: Haupt-Versorgungseingang (überwacht).
• Pin 6 – OUT: Backup-geschalteter Ausgang zur CMOS-RAM-Versorgung (im Normalbetrieb V_CC, bei Versorgungsausfall V_BATT).
• Pin 7 – BATT: Backup-Batterieeingang.
• Pin 8 – CE OUT: Gesperrter Chip-Enable-Ausgang zum Speicher (blockiert während Spannungsübergängen).

Innerhalb der MAX6365–MAX6368-Familie unterscheiden sich die Varianten durch ihre Funktionen: Der MAX6365 besitzt einen manuellen Reset-Eingang, der MAX6366 einen Watchdog, der MAX6367 einen Batterie-An-Ausgang und einen Versorgungsausfall-Komparator, und der MAX6368 (dieses Bauteil) den zusätzlichen RESET IN. Verwandte Leistungsmanagement-Bauteile sind nachfolgend aufgeführt.

Auswahlhinweise: Der MAX6368 ist die richtige Wahl, wenn ein µP-Supervisor mit Batterie-Backup, Chip-Enable-Gating und einem zusätzlichen, einstellbaren RESET IN bei einer 2,93-V-Reset-Schwelle benötigt wird. Innerhalb der Familie decken der MAX6365 (manueller Reset), MAX6366 (Watchdog) und MAX6367 (Batterie-An/Versorgungsausfall) andere Funktionssätze ab; Reset-Schwelle und RESET-Polarität werden durch das Teilekennzeichnungssuffix festgelegt.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX6365–MAX6368, um Reset-Überwachung, Batterie-Backup-Umschaltung und Speicherschreibschutz in einem einzigen SOT23 zu vereinen – die Verwaltungsfunktionen, die ein Mikroprozessorsystem für einen sauberen Start und den Erhalt seiner Daten bei einem Spannungsausfall benötigt.

ADI pflegt das Datenblatt, die Tabellen zu Schwellen-, Haltezeit- und Polaritätsoptionen sowie die Anwendungshinweise zu Batterie-Backup und CE-Gating für die gesamte Familie – die Dokumentationsgrundlage für ein zuverlässiges Supervisor-Design.
