Der MAX662A von Maxim Integrated (jetzt Teil von Analog Devices) löst ein spezifisches Problem auf Leiterplattenebene: Ein digitales 5-V-System muss zusätzlich die +12 V bereitstellen, die ein Flash-Speicher zum Programmieren und Löschen benötigt. Anstatt einen induktivitätsbasierten Aufwärtswandler hinzuzufügen, verwendet der MAX662A eine Ladungspumpe – einen Wandler mit geschalteten Kondensatoren, der keine Induktivität, sondern nur vier Kondensatoren benötigt – und erzeugt so die +12 V leise und auf minimalem Raum. Er ist eine Weiterentwicklung des ursprünglichen MAX662, und MAX662ACSA+T ist die RoHS-(„+")-Gurt-und-Rolle-(„T")-8-Pin-SO-Variante.

Der Ausgang ist geregelt, nicht nur multipliziert: +12 V ±5% werden aufrechterhalten, während der Wandler einen garantierten 30-mA-Strom liefert – ausreichend zur Programmierung des Flash-Bausteins. Die Eingangsspannung liegt auf einer Standard-Logikschiene von 4,5 V bis 5,5 V, und der Ruhestrom beträgt niedrige 185 µA. Wenn die +12 V nicht benötigt werden, senkt eine logikgesteuerte Abschaltung (SHDN̅) den Versorgungsstrom auf 0,5 µA, und der Ausgang wird getrennt – wichtig in Batterie- oder Standby-Systemen, in denen die Programmierspannung nur gelegentlich benötigt wird.

Die Topologie mit geschalteten Kondensatoren basiert auf zwei fliegenden Kondensatoren an den C1+/C1-- und C2+/C2--Pins sowie Eingangs- und Ausgangs-Reservekondensatoren – die „vier Kondensatoren, keine Induktivität", die die Lösung klein (etwa 0,1 in²) halten und frei von den EMI-Emissionen einer Induktivität sind. Der MAX662A übernimmt die Regelung intern, sodass der Entwickler nur die Kondensatoren gemäß Datenblatt dimensionieren muss. Er arbeitet im kommerziellen Bereich von 0 °C bis +70 °C (Klasse C) im 8-Pin-SO-Gehäuse.

Hinweis: Die Werte entstammen dem Maxim-MAX662A-Datenblatt. Vor dem Festlegen eines Designs sind alle Parameter sowie die empfohlenen Kondensatorwerte anhand der aktuellen offiziellen Dokumentation zu überprüfen.

MAX662ACSA+T wird im 8-Pin-SO-Gehäuse (0,150-Zoll-schmales SOIC, Gehäuse-Outline 21-0041) geliefert – der kleine Körper, der zusammen mit nur vier externen Kondensatoren den gesamten +12-V-Generator auf etwa 0,1 in² unterbringt. Die fliegenden Kondensatoren (C1, C2) nahe an den C1+/C1-/C2+/C2--Pins platzieren, die Reservekondensatoren an IN und OUT halten und die geschalteten Knoten kurz routen, um die gepulsten Ströme einzudämmen. Die Maßzeichnung unten liefert alle mechanischen Details.

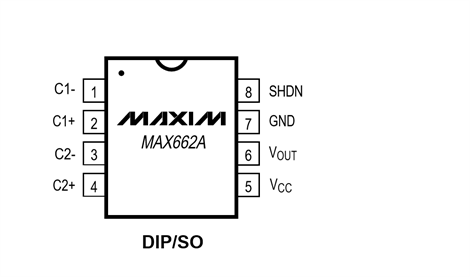

Das 8-Pin-SO-Gehäuse trägt die beiden fliegenden Kondensatorpaare, Versorgung, Ausgang und Abschaltung (gemäß MAX662A-Datenblatt):

• Pin 1 - C1-: Fliegender Kondensator 1, negativer Anschluss.
• Pin 2 - C1+: Fliegender Kondensator 1, positiver Anschluss.
• Pin 3 - C2-: Fliegender Kondensator 2, negativer Anschluss.
• Pin 4 - C2+: Fliegender Kondensator 2, positiver Anschluss.
• Pin 5 - V_CC: Versorgungseingang, 4,5 V bis 5,5 V; Entkopplung gegen GND.
• Pin 6 - V_OUT: Geregelter +12-V-Ausgang; Reservekondensator gegen GND.
• Pin 7 - GND: Masse.
• Pin 8 - SHDN̅: Logischer Abschalteingang (aktiv-niedrig); 0,5 µA Standby, Ausgang getrennt.

Der MAX662A ist eine dedizierte +12-V-Flash-V_PP-Ladungspumpe. Die nachstehenden verwandten Bauteile sind weitere Leistungsmanagement- und Überwachungsbausteine, die im selben System eingesetzt werden.

Auswahlhinweise: Den MAX662A wählen, wenn ein 5-V-System eine kleine, induktivitätslose, geregelte +12-V-Spannung bei bis zu 30 mA benötigt – typischerweise eine Flash-Speicher-V_PP-Schiene. Ihn mit einem LDO (MAX604) für die Logikschiene und einem Supervisor/Watchdog (MAX6368/MAX6369) für die Prozessor-Überwachung rund um den Flash-Baustein kombinieren.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), hat den MAX662A entwickelt, um einer 5-V-Leiterplatte eine kleine, ruhige +12-V-Versorgung für die Flash-Programmierung bereitzustellen – eine geregelte Ladungspumpe ohne Induktivität und nur mit vier Kondensatoren sowie einer Logik-Abschaltung für intermittierenden Betrieb.

ADI pflegt das Datenblatt, die Kondensatorauswahl-Hinweise und die Last-/Regelungsspezifikationen für das Bauteil – die Grundlage für eine zuverlässige +12-V-V_PP-Schiene auf minimalem Leiterplattenfläche.
