Die MAX603/MAX604-Familie von Maxim Integrated (jetzt Teil von Analog Devices) sind Low-Dropout-Linearregler mit niedrigem Ruhestrom und 500 mA, aufgebaut um ein internes P-Kanal-MOSFET-Durchgangselement. Die P-Kanal-Topologie ist entscheidend: Ein herkömmlicher PNP-basierter LDO zieht einen hohen Basisstrom, der ansteigt, wenn das Bauteil in den Verlustspannungsbereich eintritt, während ein P-Kanal-MOSFET spannungsgesteuert ist – der MAX604 hält daher einen typischen Versorgungsstrom von nur 15 µA bis tief in den Verlustspannungsbereich. Der MAX604 ist die 3,3-V-Variante (der MAX603 ist für 5 V); MAX604CSA+T ist die RoHS-(„+")-Gurt-und-Spule-(„T")-Ausführung im 8-Pin-SO-Gehäuse.

Es handelt sich um einen Dual Mode-Regler: SET an den Ausgang legen für die voreingestellten 3,3 V, oder über einen externen Spannungsteiler für jede beliebige einstellbare Ausgangsspannung von 1,25 V bis 11 V – ein Bauteil deckt sowohl eine feste als auch eine benutzerdefinierte Schiene ab. Der Durchgangs-MOSFET liefert bis zu 500 mA, und die Verlustspannung ist niedrig – etwa 240 mV bei 200 mA beim 3,3-V-Typ (320 mV bei 500 mA beim 5-V-MAX603) – so dass er aus einer Eingangsspannung nahe an der Ausgangsspannung regelt, das Verhalten, das eine nahezu entladene Batterie benötigt. Ein Abschaltmodus mit 2 µA (OFF̅-Pin) trennt die Last im Standby nahezu vollständig.

Der Schutz ist integriert. Die Foldback-Strombegrenzung begrenzt den Ausgangsstrom bei Fehler, der thermische Überlastschutz schützt den Chip, und eine Rückstromschutz-Funktion verhindert, dass Strom vom Ausgang zum Eingang zurückfließt. Der Eingangsbereich beträgt 2,7 V bis 11,5 V, und das 8-Pin-SO ist für eine Verlustleistung von 1,8 W ausgelegt. Mehrere Pins sind GND zur Wärmeableitung. Der MAX604 arbeitet im kommerziellen Temperaturbereich von 0 °C bis +70 °C (C-Klasse).

Hinweis: Die Werte entstammen dem Maxim-MAX603/MAX604-Datenblatt. Alle Parameter sind vor dem Festlegen eines Designs anhand der jeweils aktuellen offiziellen Dokumentation zu überprüfen.

MAX604CSA+T wird im 8-Pin-SO-Gehäuse (schmales 0,150-Zoll-SOIC, Gehäuseumriss 21-0041) geliefert, das für eine Verlustleistung von bis zu 1,8 W ausgelegt ist. Mehrere Pins sind GND, die gleichzeitig als Wärmepfad dienen – sie sollten auf Kupferflächen gelötet werden, um die Wärme vom Durchgangs-MOSFET bei 500 mA abzuleiten. Eingangs- und Ausgangsführungen kurz und breit halten, IN und OUT nah an den Pins entkoppeln und den SET-Rückkopplungsknoten von Störquellen fernhalten. Die nachfolgende Maßzeichnung enthält alle mechanischen Details.

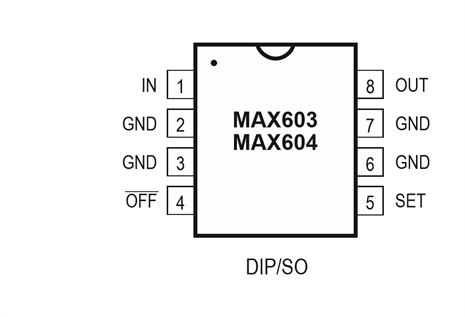

Das 8-Pin-SO platziert Eingang und Ausgang an gegenüberliegenden Enden, mit mehreren GND-Pins zur Wärmeableitung (gemäß MAX603/MAX604-Datenblatt):

• Pin 1 - IN: Versorgungseingang, 2,7 V bis 11,5 V. Mit Kondensator gegen GND entkoppeln.
• Pins 2, 3, 6, 7 - GND: Masse; als Wärmepfad zur Kupferfläche nutzen.
• Pin 4 - OFF̅: Aktiv-Low-Abschaltung; aktiviert den 2-µA-Standbybetrieb.
• Pin 5 - SET: Ausgangseinstell-/Rückkopplungspin; an OUT für 3,3 V oder an einen Teiler für 1,25–11 V legen.
• Pin 8 - OUT: Geregelter Ausgang; bis zu 500 mA.

Das direkte Schwesterbauteil ist der MAX603 – die 5-V-Version desselben Typs (gleiche Pinbelegung und gleiches Verhalten, über SET auf einstellbar umschaltbar). Verwandte Maxim-Leistungsmanagement- und Referenzbauteile sind nachfolgend aufgeführt.

Auswahlhinweise: Den MAX604 für einen 3,3-V-(oder 1,25–11-V-einstellbaren) 500-mA-P-Kanal-LDO mit 15 µA I_Q wählen; den MAX603 für die 5-V-Version desselben Reglers. Die Referenzen (MAX6004/MAX6025) und Leistungspfadbauteile (MAX5087/MAX5921/MAX5980) ergänzen einen LDO in einer typischen Stromversorgung.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), hat die MAX603/MAX604 entwickelt, um die Effizienz von P-Kanal-MOSFET-LDOs – konstant niedriger Ruhestrom bis in den Verlustspannungsbereich – für Batterie- und tragbare Versorgungen nutzbar zu machen, mit der Dual Mode fest/einstellbar-Flexibilität in einem kompakten SO-Gehäuse.

ADI pflegt das Datenblatt, die Dual Mode- und Spannungsteiler-Auslegungshinweise sowie die thermischen und Schutzdaten der Familie – die Dokumentation, die aus dem Bauteil eine zuverlässige 500-mA-Schiene für ein Batteriesystem macht.
