Der DS21354 von Dallas Semiconductor (heute Analog Devices über Maxim) ist ein E1-Single-Chip-Transceiver - er vereint Line Interface Unit und Framer/Formatter, sodass ein Baustein eine 2,048-Mbps-E1-(CEPT-PCM-30-/ISDN-PRI-)Leitung terminiert. DS21354LC1+ ist die 100-Pin-LQFP-, 3,3-V-Variante (der DS21554 ist die 5-V-Version desselben Chips). Er verbindet 75-Ω-Koax oder 120-Ω-Twisted-Pair über Kabellängen von null bis über 2 km.

Auf der Leitungsseite gewinnt eine On-Board-Short- und Long-Haul-LIU Takt und Daten zurück und formt die Sendewellenform, mit einem quarzlosen 32-Bit- oder 128-Bit-Jitter-Attenuator, platzierbar im Empfangs- oder Sendepfad zur Einhaltung von ITU-T G.823/G.736. Empfangs-Framer und Sende-Formatter verarbeiten FAS, CAS, CCS und CRC-4-Multiframe, mit HDB3- oder AMI-Leitungscodierung (HDB3 empfangsseitig automatisch erkannt). Duale Zwei-Frame-Elastic-Stores puffern zu einem asynchronen Backplane bis 8,192 MHz.

Auf der Systemseite verbindet ein 8-Bit-Parallel-Steuerport direkt mit einem Intel- oder Motorola-Bus (per MUX/BTS-Pins gewählt), und ein On-Chip-64-Byte-HDLC-Controller kann auf Sa-Bits, ein DS0 oder einen Sub-DS0-Kanal abgebildet werden. Vier Loopback-Modi und ein IEEE-1149.1-JTAG-Boundary-Scan erleichtern Test und Diagnose. Der DS21354 läuft mit einer einzigen 3,3-V-Versorgung in stromsparendem CMOS.

Hinweis: Die Werte stammen aus dem Dallas/Maxim DS21354/DS21554 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

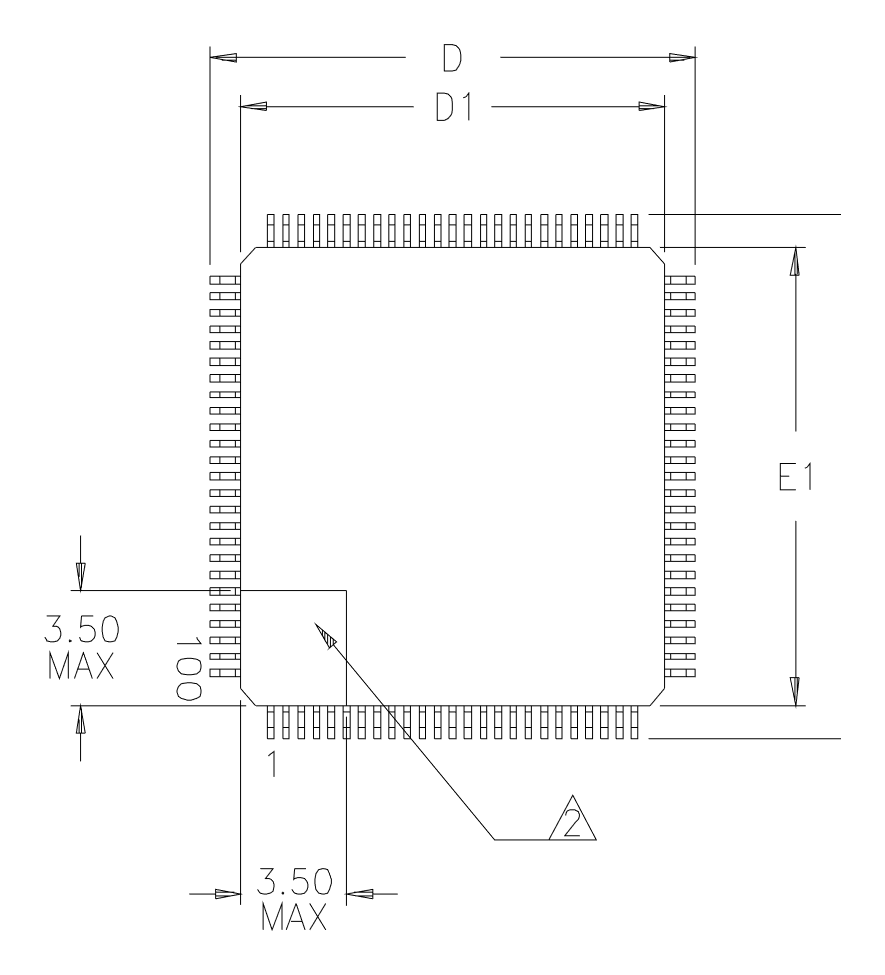

DS21354LC1+ wird im 100-Pin-LQFP (14 mm x 14 mm Körper, 0,50 mm Pitch, "LC1") geliefert; "+" kennzeichnet das RoHS-konforme bleifreie Finish. Der 3,3-V-DS21354 und der 5-V-DS21554 teilen denselben Footprint. Sorgen Sie für korrekte Transformatorkopplung an den RTIP/RRING- und TTIP/TRING-Leitungspins, halten Sie die Rücktakt-Leitungen sauber und blocken Sie die Versorgung nahe am Baustein ab. Gehäuseumriss und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Dallas/Maxim DS21354/DS21554 Datenblatt.

Das 100-Pin-LQFP gruppiert seine Signale in Leitungs-, System-Bus-, Takt- und Test-Funktionen (vollständige Pinliste in der Datenblatt-Pin-Tabelle):

• Empfangsleitung: RTIP / RRING (E1-Eingang), mit rückgewonnenen Takt- und Datenausgängen.
• Sendeleitung: TTIP / TRING (geformter E1-Ausgang) vom Sende-Formatter getrieben.
• Paralleler Steuerbus: 8-Bit-Daten, Adresse und RD/WR/CS/ALE (AS/DS) - konfigurierbar Intel oder Motorola via MUX/BTS.
• Systemtakte/-daten: Backplane-Sende-/Empfangstakt, Frame-Sync und serielle Daten zu den Elastic Stores.
• Interrupt & Test: /INT-Interrupt-Ausgang, vier Loopback-Steuerungen und JTAG (TCK/TMS/TDI/TDO).
• Versorgung: 3,3-V-VDD und GND (mehrere Pins).

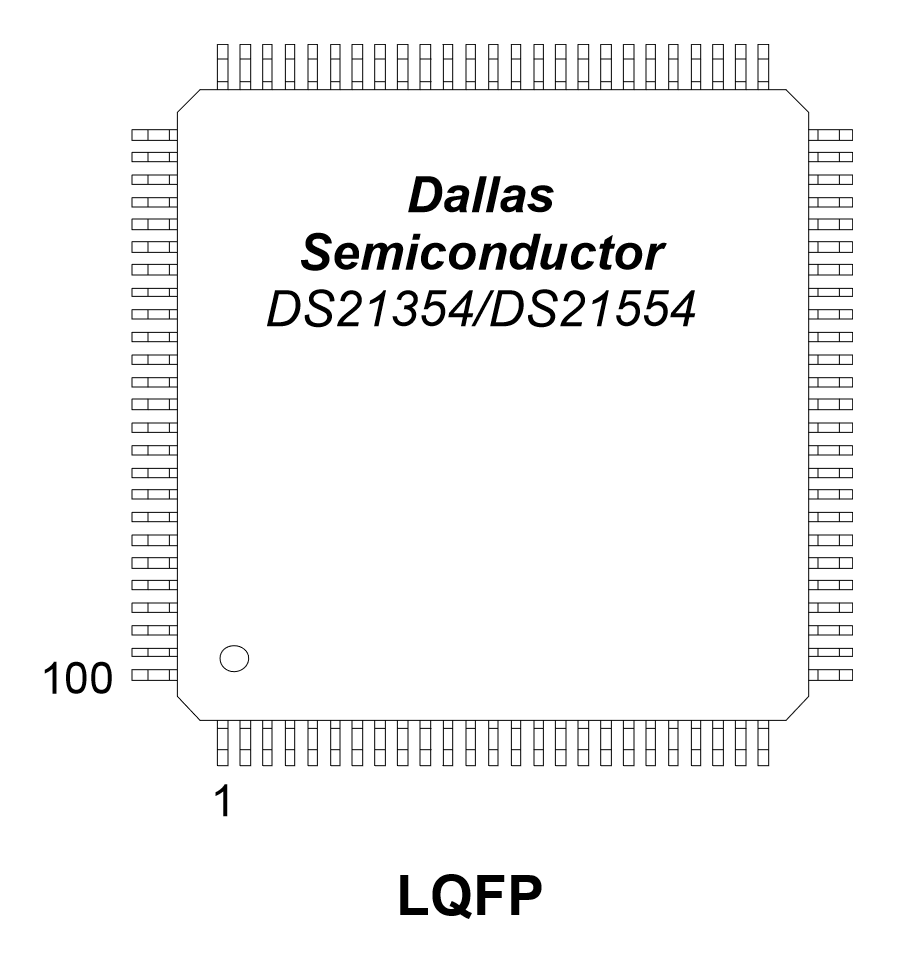

Der 100-Pin-LQFP-Umriss mit Pin-1/Pin-100-Referenz ist unten dargestellt; die vollständige Pro-Pin-Zuordnung in der Datenblatt-Tabelle.

Die folgenden Bauteile sind verwandte Dallas/Maxim E1/T1-Transceiver und -Framer aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Leitungsrate, Funktionsumfang, Versorgung und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Den DS21354 für eine 3,3-V-Single-Chip-E1-Leitungsterminierung nutzen; der DS21554 ist der 5-V-Zwilling. Der DS21552 ist ein verwandter E1-SCT, der DS21455 ein neueres Multi-Standard-T1/E1/J1-Teil. DS2153/DS21352 sind Framer-orientiert für Designs mit separater LIU.
