Die MAX6070/MAX6071 von Maxim Integrated (jetzt Teil von Analog Devices) bilden das Spitzensegment der SOT23-Referenzreihe: rauscharme Präzisions-Serien-Referenzen, die instrumentenähnliche Leistung in ein 6-Pin-Gehäuse bringen. Das herausragende Merkmal ist das Rauschen – ein sehr niedriges 4,8 µV_p-p 1/f-Rauschen im Band von 0,1–10 Hz (bei 2,5 V) – kombiniert mit einem geringen Temperaturkoeffizienten. Der MAX6071 ist die Version ohne Filter-Pin zur Rauschunterdrückung (der MAX6070 verfügt über einen FILTER-Pin); der Bestellcode BAUT33 steht für Güteklasse B (0,08% Anfangsgenauigkeit), 3,3 V Ausgangsspannung im 6-Pin SOT23.

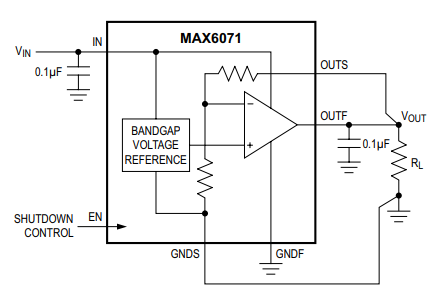

Was diese Bauelemente von einer 3-Pin-Referenz unterscheidet, ist der Kelvin-Force/Sense-Anschluss. Der Ausgang liegt auf zwei Pins: OUTF (Force) führt den Laststrom, und OUTS (Sense) ist ein hochohmiger Rückkopplungsabgriff; entsprechend ist die Masse in GNDF (Force) und GNDS (Sense) aufgeteilt. Durch das Erfassen der Spannung an der Last statt am Gehäuse hebt die Referenz den ohmschen Spannungsabfall auf den Leiterbahnen auf – die Präzision kommt dort an, wo sie gebraucht wird, nicht nur am Anschlusspin. Ein EN-Pin versetzt das Bauelement in einen Standby-Modus mit niedrigem Ruhestrom (Abschaltung).

Der Rest ist auf Genauigkeit ausgelegt. Die Anfangsgenauigkeit beträgt 0,08% (Güteklasse B; Güteklasse A erreicht 0,04%); das Bauelement hält einen niedrigen Temperaturkoeffizienten, eine Welligkeitsunterdrückung von 85 dB bei 60 Hz sowie eine Langzeitstabilität von 1000 Stunden. Es liefert und senkt Ströme von ±10 mA, besitzt einen geringen Ausfall-Dropout von 200 mV und nimmt 150 µA auf. Die Versorgungsspannung reicht von 2,8 V bis 5,5 V; das AEC-Q100-qualifizierte Bauelement arbeitet über den vollen Bereich von -40 °C bis +125 °C im 6-Pin SOT23.

Hinweis: Die Werte stammen aus dem Maxim-Datenblatt MAX6070/MAX6071. Alle Parameter sind vor der Designfreigabe anhand der aktuellen offiziellen Dokumentation zu überprüfen.

MAX6071BAUT33+T wird im 6-Pin SOT23 (Gehäuse-Outline 21-0088) geliefert – einem kleinen SMD-Körper, dessen sechs Anschlüsse die Kelvin-Force/Sense-Paare führen, die eine 3-Pin-Referenz nicht bieten kann. Die zusätzlichen Pins sind der entscheidende Vorteil: OUTF und GNDF zur Last führen sowie OUTS und GNDS als Sense-Rückführungen verdrahten, sodass das Layout die Genauigkeit der Referenz an der Last erhält. IN und OUTF gemäß Datenblatt bypassieren und die Sense-Leiterbahnen von stromführenden Pfaden fernhalten. Das Gehäusebild ist unten dargestellt.

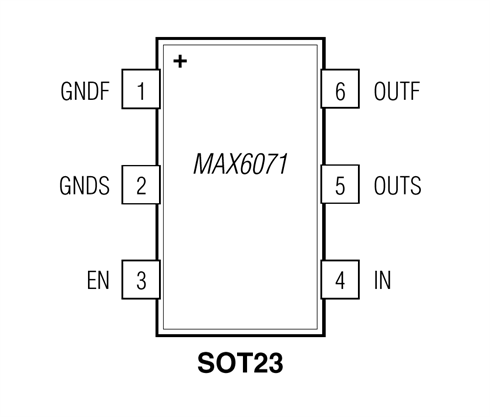

Das 6-Pin SOT23 führt die Kelvin-Force/Sense-Paare sowie Versorgung und Aktivierung (gemäß MAX6071-Datenblatt; MAX6070 unterscheidet sich an Pin 1):

• Pin 1 - GNDF: Masse-Force – der Haupt-Masseanschluss (stromführend).
• Pin 2 - GNDS: Masse-Sense – Kelvin-Verbindung zur Lastmasse für genaues Erfassen.
• Pin 3 - EN: Aktivierung; High aktiviert das Bauelement, Low versetzt es in den stromsparenden Abschaltungsbetrieb.
• Pin 4 - IN: Versorgungseingang, 2,8 V bis 5,5 V; mit 0,1 µF gegen Masse bypassieren.
• Pin 5 - OUTS: Referenz-Ausgang-Sense – hochohmige Kelvin-Rückkopplung von der Last.
• Pin 6 - OUTF: Referenz-Ausgang-Force – der getriebene 3,3-V-Ausgang; mit 0,1–10 µF gegen Masse bypassieren.

Der MAX6071 ist die rauscharme, Kelvin-angeschlossene, automotive-taugliche Spitzenklasse von Maxims SOT23-Referenzreihe. Die nachstehenden Bauelemente sind weitere SOT23-Serien-Referenzen mit verwandten Spannungen – Auswahl nach Rauschen, Genauigkeit und Anschlusskonzept.

Auswahlhinweise: Den MAX6071 wählen, wenn geringes Rauschen (4,8 µV_p-p), Kelvin-Force/Sense-Genauigkeit und die Qualifikation -40 bis +125 °C / AEC-Q100 entscheidend sind – etwa für eine 16-Bit-ADC-Referenz oder eine automotive-taugliche Präzisionsschiene. Der MAX6070 ergänzt einen FILTER-Pin für noch geringeres Rauschen. Für einfachere 3-Pin-Anforderungen decken MAX6063 (3 V Hochausgang), MAX6025 (2,5 V Präzision) sowie MAX6003/6004/6005 weitere Spannungen ab.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte MAX6070/MAX6071 für Designs, die eine SOT23-Referenz ohne Kompromisse benötigen – geringes Rauschen, Kelvin-angeschlossene Genauigkeit und einen automotive-tauglichen Temperaturbereich – dort, wo eine 3-Pin-Referenz das System in seiner Leistung begrenzen würde.

ADI pflegt das Datenblatt, die Kelvin-Anschluss- und Bypass-Richtlinien, die Genauigkeits- und Rauschgüteklassen sowie die AEC-Q100-Dokumentation für die Familie – die Grundlage für den Einsatz des Bauelements als hochauflösende oder automotive-taugliche Präzisionsreferenz.
