Der MAX13051ESA+T ist ein ±80V fehlergeschuetzter CAN-Transceiver, ideal fuer DeviceNet und andere Anwendungen in industriellen Netzwerken, bei denen ein Ueberspannungsschutz erforderlich ist. Er bildet die Schnittstelle zwischen einem CAN-Protokoll-Controller und den physikalischen Leitungen eines Steuerungsnetzwerks (CAN-Bus) und ist vollstaendig kompatibel zu ISO 11898.

Er bietet drei Betriebsmodi: High-Speed, Flankensteuerung und Standby. Der High-Speed-Modus erlaubt Datenraten bis zu 1Mbps; der Flankensteuerungsmodus reduziert die EMI durch Programmieren der Anstiegs-/Flankenrate des Senders (fuer Datenraten bis zu 500kbps); und ein stromsparender Standby-Modus laesst den Sender abschalten, waehrend ein stromsparender Empfaenger den Bus ueberwacht und auf ein Aufwecksignal wartet. Ein Autobaud-Modus erleichtert zusaetzlich die Inbetriebnahme des Netzwerks.

Der Dominant-Timeout der Senderdaten (TXD) verhindert, dass fehlerhafte CAN-Controller den Bus auf einen dominanten Pegel klemmen, falls TXD zu lange auf Low gehalten wird. Zum robusten Schutz gehoeren ±80V Fehlerschutz an den Bus-Pins, ±6kV Human Body Model ESD, ein ±12V Gleichtaktbereich, Kurzschlussschutz und thermische Abschaltung - was den MAX13051 in einem 8-poligen SO bestens fuer raue Industrieumgebungen geeignet macht.

Hinweis: Vollstaendige elektrische Parameter entnehmen Sie dem offiziellen Maxim MAX13051 Datenblatt. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Entwurf.

Der MAX13051ESA+T wird im 8-poligen SO-Gehaeuse (schmales Small-Outline) geliefert, gekennzeichnet durch das Suffix SA. Das kompakte SO passt auf die Knotenplatinen industrieller CAN- und DeviceNet-Netzwerke; das ASA-Grade erweitert den Bereich auf -40°C bis +125°C.

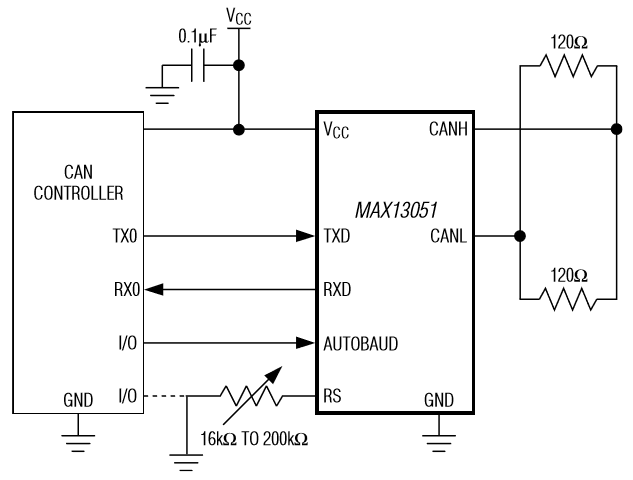

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Tape-and-Reel-Verpackung. Es gelten die Standard-Landeflaechen und Reflow-Profile fuer 8-polige SO; platzieren Sie das Bauteil nahe am Bus-Stecker und ergaenzen Sie eine korrekte CAN-Bus-Terminierung. Das Diagramm unten zeigt die typische Betriebsschaltung.

Der MAX13051 verwendet eine 8-polige SO-Pinbelegung (Draufsicht):

• Pin 1 - TXD: Sendedaten-Eingang (vom CAN-Controller).
• Pin 2 - GND: Masse. Pin 3 - VCC: +5V-Versorgung.
• Pin 4 - RXD: Empfangsdaten-Ausgang (zum CAN-Controller).
• Pin 5 - AUTOBAUD: Steuerung des Autobaud-Modus.
• Pin 6 - CANL / Pin 7 - CANH: CAN-Bus Low- / High-Leitungen (±80V fehlergeschuetzt).
• Pin 8 - RS: Modus-Auswahl-Eingang (Flankensteuerung / Standby).

Verbinden Sie TXD/RXD mit dem CAN-Controller, CANH/CANL mit dem Bus samt korrekter Terminierung und RS zur Auswahl von High-Speed, Flankensteuerung oder Standby. Bestaetigen Sie die genaue Pin-Zuordnung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Fehlerschutz, Datenrate, Modi und Gehaeuse vor einem Austausch.

Maxim Integrated, heute Teil von Analog Devices (NASDAQ: ADI), ist ein fuehrender Anbieter von analogen und Mixed-Signal-Halbleitern, bekannt fuer robuste Schnittstellen- und CAN/RS-485-Transceiver. Der fehlergeschuetzte CAN-Transceiver MAX13051 wird in industriellen und DeviceNet-Netzwerken mit hohen Robustheitsanforderungen breit eingesetzt.

Maxim/ADI bietet vollstaendige Datenblaetter, Application Notes und langfristige Lieferfaehigkeit, mit autorisierter Distribution und technischem Support in ganz China fuer Prototypen- wie Serienprogramme.
