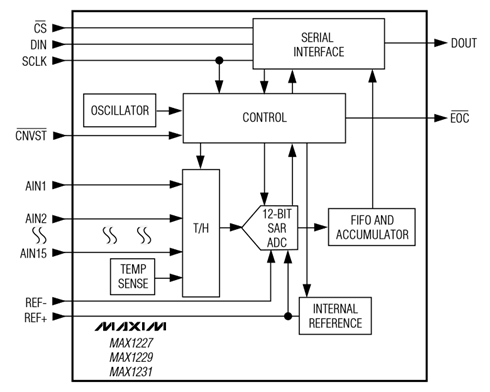

Der MAX1231BEEG+T ist das 16-Kanal-Mitglied der MAX1227/MAX1229/MAX1231-Familie energiesparender 12-Bit-Serieller-ADCs von Maxim. Jeder Baustein vereint einen analogen Multiplexer mit echtem differenziellem Track/Hold, eine interne Spannungsreferenz, einen Taktgeber, einen internen Temperatursensor und einen 16-Eintrags-FIFO. Der MAX1231 stellt 16 unsymmetrische oder 8 echt differenzielle Eingaenge bereit, per Software als unipolar oder bipolar konfigurierbar, und wandelt mit bis zu 300ksps.

Ein interner Temperatursensor (±0,7°C Genauigkeit) und ein 16-Eintrags-FIFO mit Scan-Modus ermoeglichen es dem Host, mehrere Kanaele - und die Chiptemperatur - in einem effizienten Burst zu erfassen, mit optionaler interner Mittelwertbildung zur Verbesserung der effektiven Aufloesung. Der MAX1231 bietet ±1 LSB INL und DNL ohne fehlende Codes ueber den Temperaturbereich und fuehrt eine interne 2,5-V-Referenz oder akzeptiert eine externe differenzielle Referenz.

Die 10-MHz-SPI/QSPI/MICROWIRE-kompatible 3-Draht-Schnittstelle vereinfacht die Anbindung an Mikrocontroller und DSPs. Mit Betrieb an einer einzigen +3-V-Versorgung bei nur 1mA (300ksps) und AutoShutdown zwischen den Wandlungen passt der MAX1231BEEG+T in energiesparende Datenerfassungs-, Industriesteuerungs-, Patientenueberwachungs- und Messtechnik-Designs in einem kompakten 24-poligen QSOP.

Hinweis: Vollstaendige elektrische Parameter und Kennlinien entnehmen Sie dem offiziellen Maxim-Datenblatt MAX1227/MAX1229/MAX1231. Aenderungen vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Design.

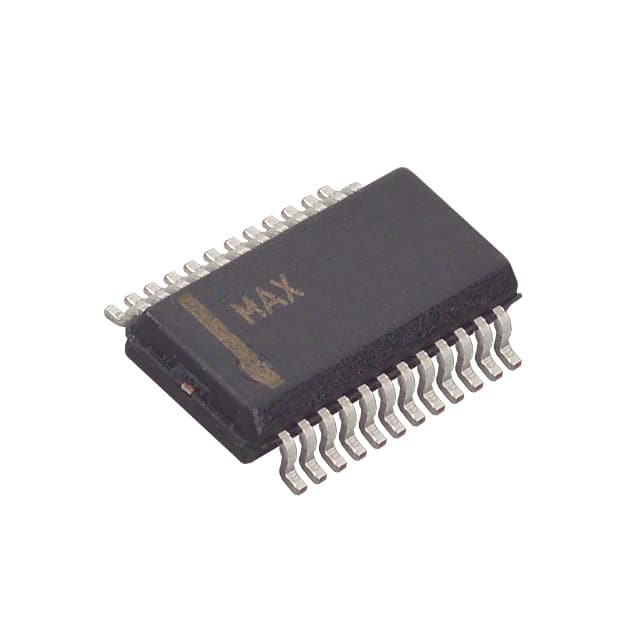

Der MAX1231BEEG+T wird im 24-poligen QSOP-Gehaeuse geliefert (Maxim-Gehaeusecode E24, Umriss 21-0055), gekennzeichnet durch das EEG-Suffix. Der schmale QSOP-Koerper packt 16 Kanaele auf eine kleine Grundflaeche; die 8- und 12-Kanal-Geschwister (MAX1227/MAX1229) verwenden 16- und 20-polige QSOP, und eine 28-polige TQFN-EP-Version wird ebenfalls angeboten.

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Gurt-und-Rolle-Verpackung. Es gelten die Standard-Landeflaechen und Reflow-Profile fuer 24-polige QSOP; entkoppeln Sie VDD und REF+ (0,1µF gegen GND) nahe am Baustein und halten Sie die analogen Eingaenge fuer beste Rauschleistung fern von der SCLK-Leitung.

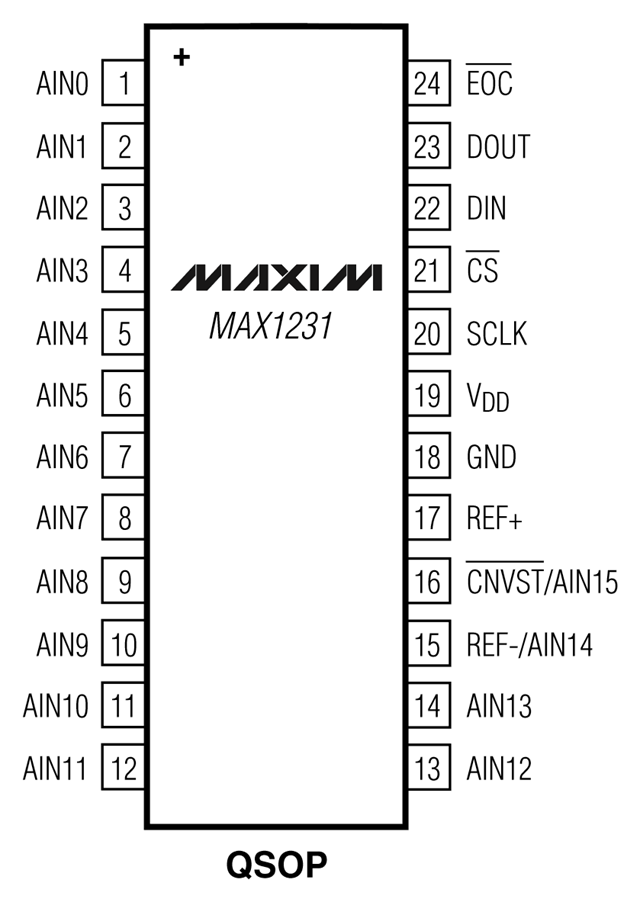

Der MAX1231 verwendet ein 24-poliges QSOP-Pinout (Draufsicht, Pin 1 markiert):

• Pins 1-14 - AIN0 bis AIN13: Analoge Eingangskanaele 0 bis 13.
• Pin 15 - REF-/AIN14: Negativer Eingang der externen differenziellen Referenz oder analoger Eingang 14 (per Setup-Register festgelegt).
• Pin 16 - CNVST/AIN15: Low-aktiver Wandlungsstart-Eingang oder analoger Eingang 15 (per Setup-Register festgelegt).
• Pin 17 - REF+: Positiver Referenzeingang; mit 0,1µF gegen GND entkoppeln.
• Pin 18 - GND / Pin 19 - VDD: Masse und +3-V-Versorgung (VDD mit 0,1µF gegen GND entkoppeln).
• Pin 20 - SCLK / Pin 21 - CS / Pin 22 - DIN / Pin 23 - DOUT / Pin 24 - EOC: Serieller Takt, Chip-Select (low-aktiv), Dateneingang, Datenausgang und Wandlungsende (low-aktiv).

Der serielle 3-Draht-Port (SCLK/CS/DIN/DOUT, plus EOC und optional CNVST) verbindet sich mit SPI-, QSPI- oder MICROWIRE-Hosts. Bestaetigen Sie die genaue Pinbelegung anhand des untenstehenden Datenblattbildes vor dem Layout.

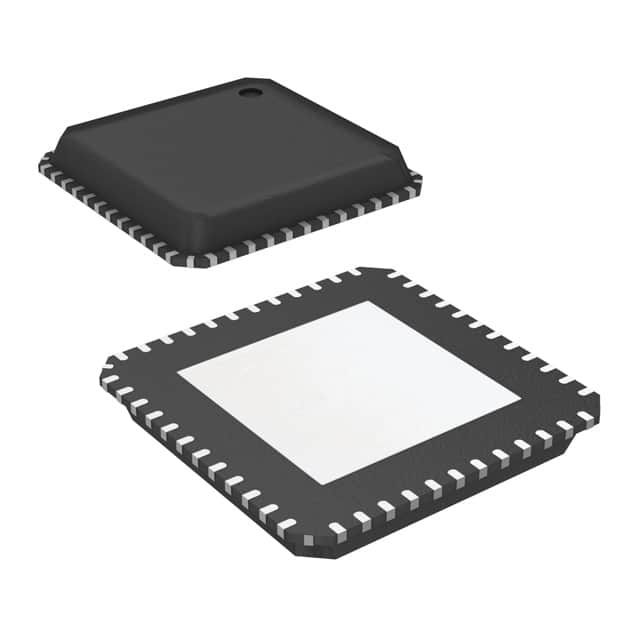

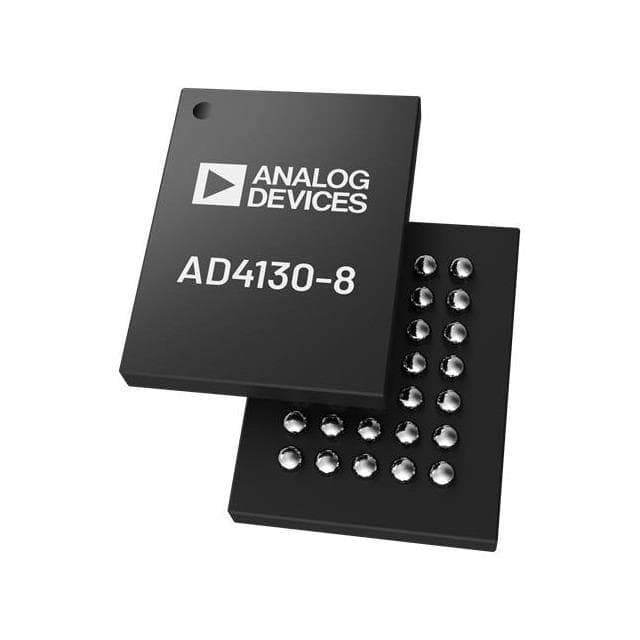

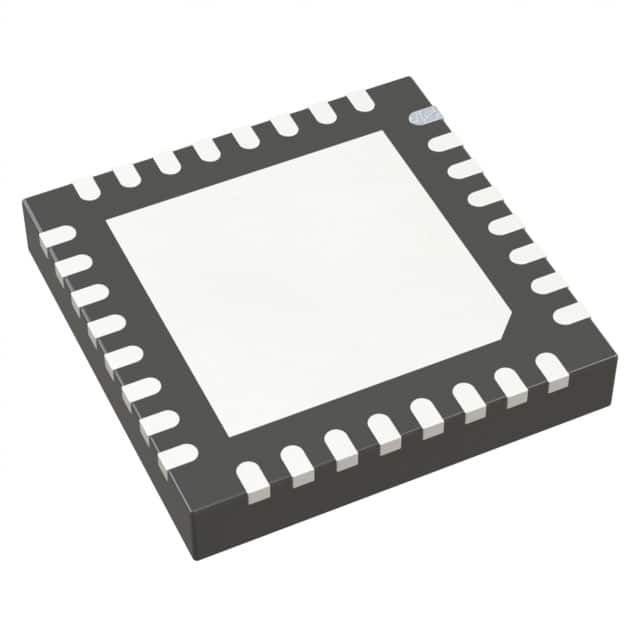

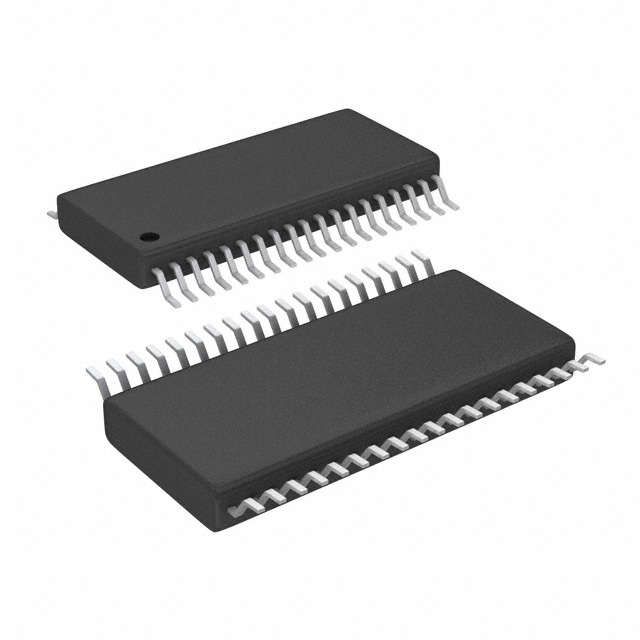

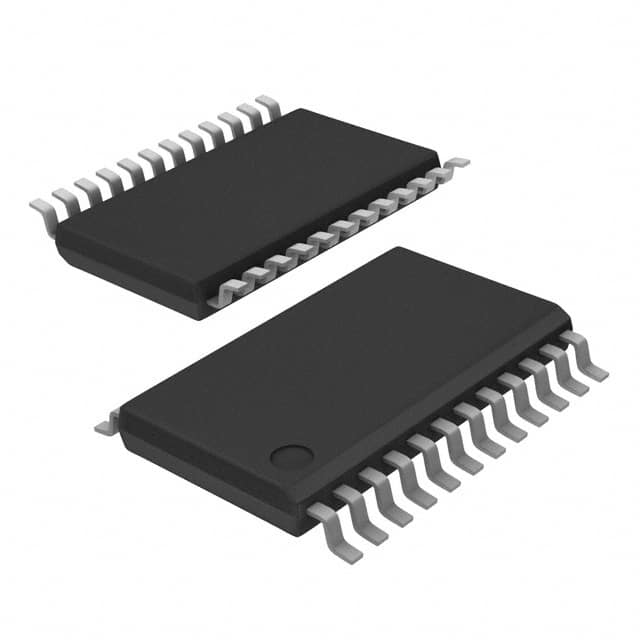

Die folgenden Bauteile sind zur Referenz aufgefuehrt. Pruefen Sie Kanaele, Schnittstelle, Referenz und Gehaeuse vor einem Austausch.

Maxim Integrated, heute Teil von Analog Devices (NASDAQ: ADI), ist ein fuehrender Anbieter von analogen und Mixed-Signal-Halbleitern, bekannt fuer integrierte Datenwandler mit chipinternen Referenzen, Temperatursensoren und FIFOs. Die serielle ADC-Familie MAX1227/MAX1229/MAX1231 wird weithin fuer kompakte Mehrkanalerfassung in industriellen und medizinischen Systemen eingesetzt.

Maxim/ADI stellt vollstaendige Datenblaetter, Application Notes und langfristige Lieferfaehigkeit bereit, mit autorisierter Distribution und technischem Support in ganz China sowohl fuer Prototypen- als auch fuer Serienprogramme.
