Die MAX6061-MAX6068-Familie von Maxim Integrated (jetzt Teil von Analog Devices) ist eine Gruppe von Präzisions-Serien-Spannungsreferenzen im SOT23-Gehäuse mit einem Merkmal, das sie von einer typischen Niedrigstrom-Referenz abhebt: hoher Ausgangsstrom. Während eine Niedrigstrom-Referenz möglicherweise nur einige hundert Mikroampere quellen kann, liefern diese Bauelemente einen vollen 5 mA Quellen- und 2 mA Senken-Ausgangsstrom – genug, um eine schwerere Referenzlast direkt ohne Pufferverstärker zu treiben. Der MAX6063 ist die 3,000 V-Variante, und das Suffix „B" in MAX6063BEUR+T bezeichnet die Anfangsgenauigkeits-Güteklasse von 0,2%.

Es handelt sich um eine Serien-Referenz (Drei-Anschluss-Ausführung), die nur den von der Last benötigten Strom zieht, anstatt Bias durch einen Shuntwiderstand zu verschwenden. Der Ruhestrom beträgt typisch 90 µA – höher als bei einer Ultra-Niedrigstrom-Referenz, was jedoch der Preis für den 5 mA-Antrieb ist – und die Familie deckt 1,248 V bis 5,000 V ab (MAX6063 = 3,000 V). Die Genauigkeit wird auf 0,2% Anfangsgenauigkeit und 20 ppm/°C über den Temperaturbereich gehalten, die Präzision, die ein 10- bis 12-Bit-Wandler benötigt.

Die Anwendung ist einfach. Die Referenz ist stabil mit kapazitiven Lasten und erfordert keinen Ausgangskondensator – dies beseitigt die Kompensationsfrage, die viele Referenzen verkompliziert – und ihr Niederverlust-Design benötigt bei 1 mA nur 200 mV Headroom, sodass sie 3,000 V aus einer Eingangsspannung nahe der Ausgangsspannung regelt. Breitband- und 0,1-10 Hz-Rauschen sind gering (13 µV_p-p beim 1,25 V MAX6061), der Eingang reicht bis 12,6 V, und das Bauelement arbeitet von -40 °C bis +85 °C im ultrakleinsten 3-poligen SOT23.

Hinweis: Die Werte stammen aus dem Maxim MAX6061-MAX6068-Datenblatt. Alle Parameter sind vor der endgültigen Konstruktion anhand der neuesten offiziellen Dokumentation zu verifizieren.

MAX6063BEUR+T wird im SOT23-3-Gehäuse (3-poliges Small-Outline-Transistor-Gehäuse, Umriss 21-0051) geliefert – der winzige Dreileiterkörper, der eine Hochstrom-Referenz in ein tragbares oder handgehaltenes Design passt. Mit nur drei Anschlüssen (IN, OUT, GND) ist das Layout einfach: die OUT-Leiterbahn kurz und ausreichend breit zur Last halten, die mit bis zu 5 mA gespeist wird, IN nach GND entkoppeln und das Bauelement nahe am Wandler oder Teiler platzieren, den es referenziert. Die folgende Maßzeichnung gibt alle mechanischen Details an.

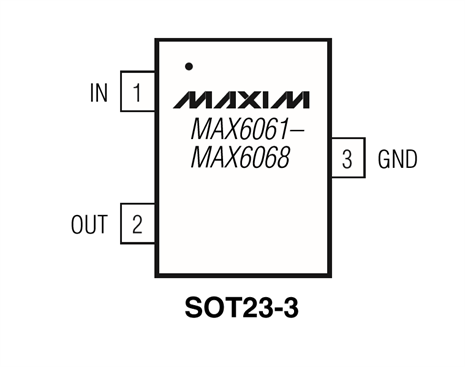

Das SOT23-3-Gehäuse verfügt über drei Pins – Eingang, Ausgang und Masse (gemäß MAX6061-MAX6068-Datenblatt):

• Pin 1 - IN: Versorgungseingang; ~3,2 V bis 12,6 V. Nach GND entkoppeln.
• Pin 2 - OUT: Referenzausgang, 3,000 V; quellt 5 mA / senkt 2 mA. Kein Ausgangskondensator erforderlich.
• Pin 3 - GND: Masse.

Innerhalb der MAX6061-MAX6068-Hochstrom-Familie sind die anderen Spannungsvarianten pin-identisch (1,248 V bis 5,000 V). Die nachstehenden SOT23-3-Referenzen decken dieselben 3 V / 2,5 V / 4,096 V / 5 V-Punkte in Maxims anderen Referenzfamilien ab – Ausgangsspannung und das Verhältnis von Antriebsstrom zu I_Q an das Design anpassen.

Auswahlhinweise: Den MAX6063 wählen, wenn eine Referenz Milliampere (5 mA Quellen / 2 mA Senken) bei 3 V treiben muss; innerhalb der MAX6061-MAX6068-Familie sind andere Spannungen (1,248-5,000 V) pin-kompatibel. Wenn die Last gering ist und ein niedriger I_Q wichtiger ist als Antriebsstrom, kann der MAX6003 (3 V) oder der präzise MAX6025 (2,5 V, 15 ppm) besser passen.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX6061-MAX6068, um Konstrukteuren eine Präzisions-SOT23-Referenz zu geben, die auch Strom treiben kann – 5 mA Quellen / 2 mA Senken –, sodass eine schwerere Referenzlast keinen separaten Pufferverstärker benötigt.

ADI pflegt das Datenblatt, die Genauigkeits- und Temperaturkoeffizient-Güteklassen sowie die Stabilitäts- und Lastantriebshinweise für die Familie – die Dokumentation, die einen Drei-Pin-SOT23 in eine Hochstrom-Systemreferenz verwandelt.
