LM2596SX-5.0/NOPB ist ein klassischer Abwaerts-DC-DC-Spannungsregler-IC von TI (ehemals National Semiconductor), mit festem 5V Ausgang und bis zu 3A Ausgangsstrom. Das Geraet verwendet eine PWM-Buck-Architektur mit einer festen Schaltfrequenz von 150kHz und unterstuetzt einen weiten 4,5V~40V Eingangsspannungsbereich zur Umwandlung verschiedener hoeherer Spannungen in stabile 5V-Stromversorgungen.

Das Geraet integriert einen Leistungsschalter-Transistor (NMOS) und benoetigt nur eine minimale Anzahl externer Komponenten zur Bildung einer vollstaendigen Abwaerts-Stromversorgung. Ein typisches Mindestsystem benoetigt nur Eingangs-/Ausgangsfilterkondensatoren, eine Freilaufdiode, eine Induktivitaet und ein Rueckfuehrungs-Widerstandsnetzwerk (entfaellt bei Festspannungsversionen).

Integrierte Schutzfunktionen umfassen: Zyklus-fuer-Zyklus-Strombegrenzung, Thermische Abschaltung, Unterspannungssperre (UVLO) und Ausgangs-Kurzschlussschutz. Das TO-263-5 Gehause mit freiliegendem Kühlfahne unterstuetzt 3A Dauerausgang und kann mit einem Kühlkoerper hoehere Leistung erreichen. Das Geraet wird widespread in industrieller Steuerung, Kommunikationsgeraeten, Unterhaltungselektronik und Automobilelektronik eingesetzt.

Hinweis: Fuer detaillierte elektrische Parameter konsultieren Sie das offizielle TI LM2596-Datenblatt. Spezifikationen koennen ohne Vorankuendigung geaendert werden. Konstrukteure sollten alle Parameter vor der endgueltigen Konstruktion verifizieren.

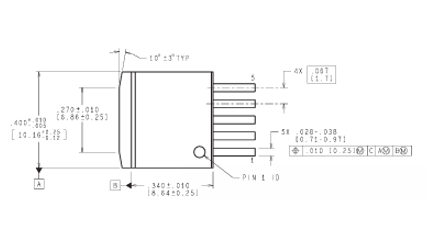

LM2596SX-5.0/NOPB verwendet das TO-263-5 (D2PAK, 5-Pin) Gehause, ein klassisches Oberflaechenmontage-Leistungsgehause mit freiliegender unterer Kühlfahne. Das D2PAK Gehause bietet hervorragende thermische Leistung; die große untere Kühlfahne erfordert eine gute Lötverbindung zur PCB-Kupferflaeche fuer effektive Waermeableitung.

Die TO-263-5 Pin-Anordnung eignet sich fuer Standard-SMT-Bestueckung. Die 5. Pin (Tab) ist die Kühlfahne, die mit Chassis-Masse verbunden ist und als primaerer Waermeableitungspfad dient. In Hochstromanwendungen wird empfohlen, einen großen Kupferbereich auf der PCB-Rueckseite anzulegen und ueber thermische Vias zu verbinden.

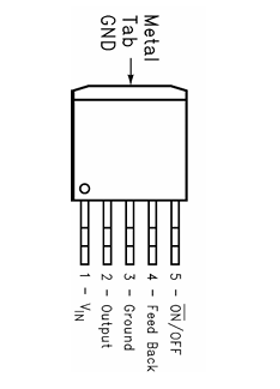

LM2596SX-5.0/NOPB TO-263-5 funktionale Pin-Definitionen:

• Pin 1 - VIN (Eingangsspannung): Stromeingangspin, 4,5V~40V; ein Filterkondensator (minimum 22uF Elektrolyt + 0,1uF Keramik) wird nahe dem Pin empfohlen.
• Pin 2 - OUTPUT (Ausgang): Interner Leistungsschalterausgang, angeschlossenen an Induktivitaet und Freilaufdiode. Traces sollten kurz und breit sein um EMI zu minimieren.
• Pin 3 - GND (Masse): Chassis-Massepin; sollte direkt mit Eingangs-/Ausgangskondensatormassen und der PCB-Masseflaeche verbunden sein.
• Pin 4 - FEEDBACK (Rueckfuehrung): Bei der festen 5V Version ist dieser Pin intern mit dem Ausgangsspannungs-Rueckfuehrungsnetzwerk verbunden und erfordert keine externe Verbindung.
• Pin 5 - ON/OFF (Ein/Aus): Chip-Aktivierungspin; High (>1,3V) aktiviert Normalbetrieb, Low (<0,7V) schaltet Ausgang ab. Kann offen bleiben (interner Standard-Pullup).

Die folgenden Alternativen dienen nur als Referenz. Bitte vor Auswahl die Kompatibilitaet pruefen.

Texas Instruments (NASDAQ: TXN), mit Hauptsitz in Dallas, Texas, USA, ist eines der groessten analogen Halbleiterunternehmen der Welt. Die LM2596-Serie von TI (ehemals National Semiconductor) ist einer der klassischsten und meistgenutzten Abwaertsregler mit ueber 20 Jahren Produktions- und Anwendungserfahrung und einer stabilen Lieferkette.

TI verfuegt ueber mehrere technische Supportzentren und lokale Lager in China, die schnelle Reaktion auf Kundenbeduerfnisse ermoeglichen.
