Analog Devices Inc./Maxim Integrated MAX1108EUB
- Teilenummer:
- MAX1108EUB
- Hersteller:
- Analog Devices Inc./Maxim Integrated
- Kategorie:
- Analog-Digital-Umsetzer (ADC)
- Verpackung:
- 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
- Datenblatt:
-
MAX1108EUB.pdf
- Beschreibung:
- 2-CHANNEL, SERIAL 8-BIT ADC
- Menge:
Stückpreis:$0.000000
Gesamtpreis:$0.000000
- Zahlung:
- Versand:
Inventar:7,501
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 7,501 PCS
| Menge | Stückpreis | Gesamtpreis |
| 0+ | $0.000000 | $0.000000 |
Sie können auch eine Anfrage für MAX1108EUB stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
MAX1108EUB+T - Maxim MAX1108 2-Kanal serieller 8-Bit-ADC, SPI/QSPI/MICROWIRE, 10-uMAX | MAX1108
MAX1108EUB+T ist die bleifreie Tape-and-Reel-, 10-Pin-uMAX (MSOP)-Version des Maxim MAX1108 Single-Supply, stromsparenden, 2-Kanal, seriellen 8-Bit-ADC. Es ist ein Sukzessiv-Approximations-Wandler mit On-Chip Track/Hold, einer +2,048-V-internen Referenz, Takt und einer 4-Draht-Seriellschnittstelle, die direkt an SPI/QSPI/MICROWIRE anschließt, läuft mit +2,7 V bis +3,6 V bei bis zu 50 ksps und nur ~105 uA. Es passt zu tragbaren batteriebetriebenen Geräten, Hand- und Messgeräten und Medizininstrumenten.
Produktvorstellung
Der MAX1108 von Maxim (heute Analog Devices) ist ein Single-Supply, stromsparender, 2-Kanal, serieller 8-Bit-Analog-Digital-Wandler. Es ist ein Sukzessiv-Approximations-(SAR-)ADC, der Track/Hold, eine Spannungsreferenz, Takt und eine Seriellschnittstelle integriert, sodass er zwei Analogeingänge mit minimalen externen Teilen digitalisiert. MAX1108EUB+T ist die 10-Pin-uMAX-(MSOP-), bleifreie Tape-and-Reel-Version.
Seine zwei Kanäle (CH0, CH1) können als zwei Single-Ended-Eingänge oder ein Differenzpaar konfiguriert werden, bezogen auf den COM-Pin. Die 4-Draht-Seriellschnittstelle (CS, SCLK, DIN, DOUT) ist direkt mit SPI/QSPI/MICROWIRE kompatibel, ohne externe Logik. Das Bauteil läuft mit +2,7 V bis +3,6 V (der MAX1109 ist die +5-V-Version) und wandelt mit bis zu 50 ksps.
Es enthält eine interne +2,048-V-Referenz (eine externe Referenz von 1,0 V bis VDD kann ebenfalls am REF-Pin genutzt werden) und ist stromsparend gebaut: etwa 105 uA im Betrieb bei +3 V und 0,5 uA im Shutdown. Diese Kombination aus kleinem Gehäuse, niedriger Versorgung und niedrigem Strom macht den MAX1108 ideal für batterie- und fernversorgte Datenerfassung.
Technische Experteneinschätzung
Wie designt man mit dem MAX1108?
- Eingangsmodus wählen: CH0/CH1 als zwei Single-Ended-Kanäle (bezogen auf COM) oder ein Differenzpaar konfigurieren - COM auf GND oder eine Mittenspannung legen, wie die Signale es erfordern.
- Referenzwahl: die interne 2,048-V-Referenz für Einfachheit, oder REF mit externer Referenz (1,0 V bis VDD) treiben, wenn ein bestimmter Full-Scale oder bessere Genauigkeit nötig ist; REF gut entkoppeln.
- Serielles Timing: der 4-Draht-Port ist SPI/QSPI/MICROWIRE - CS-Framing und SCLK-Rate beachten, und den 0,5-uA-Shutdown zwischen Wandlungen nutzen, um in Batteriedesigns Strom zu sparen.
Zentrale Vorteile
Zwei Eingänge (Single-Ended oder differenziell), 8-Bit-Sukzessiv-Approximation, bis 50 ksps.
4-Draht-Seriell (CS, SCLK, DIN, DOUT) schließt direkt an MCUs an, ohne externe Logik.
On-Chip-Referenz (oder extern 1,0 V-VDD); einzelne +2,7-V-bis-+3,6-V-Versorgung.
~105 uA Betrieb, 0,5 uA Shutdown; winziges 10-Pin-uMAX-Gehäuse.
Spezifikationen
| Parameter | Wert | Bedingung / Hinweis |
|---|---|---|
| Bauteiltyp | 2-Kanal serieller 8-Bit-ADC | Sukzessiv-Approximation (SAR) |
| Hersteller | Maxim (ADI) | MAX1108 |
| Auflösung | 8 Bit | 2 Kanäle (CH0, CH1) |
| Eingangskonfig | Single-Ended oder differenziell | Bezogen auf COM |
| Schnittstelle | 4-Draht-Seriell | SPI/QSPI/MICROWIRE (CS, SCLK, DIN, DOUT) |
| Abtastrate | bis 50 ksps | Interner Takt |
| Versorgungsspannung | +2,7 V bis +3,6 V | MAX1109 = +4,5 bis +5,5 V |
| Referenz | Intern +2,048 V | oder extern 1,0 V bis VDD |
| Versorgungsstrom | ~105 uA (Betrieb), 0,5 uA (Shutdown) | Bei +3 V |
| Betriebstemperatur | -40 bis +85 °C | "E"-Grad (MAX1108EUB) |
| Gehäuse | 10-Pin-uMAX (MSOP) | Bleifrei |
| Bestellnummer | MAX1108EUB+T | 10-uMAX, bleifrei, Tape and Reel |
Hinweis: Die Werte stammen aus dem Maxim MAX1108/MAX1109 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

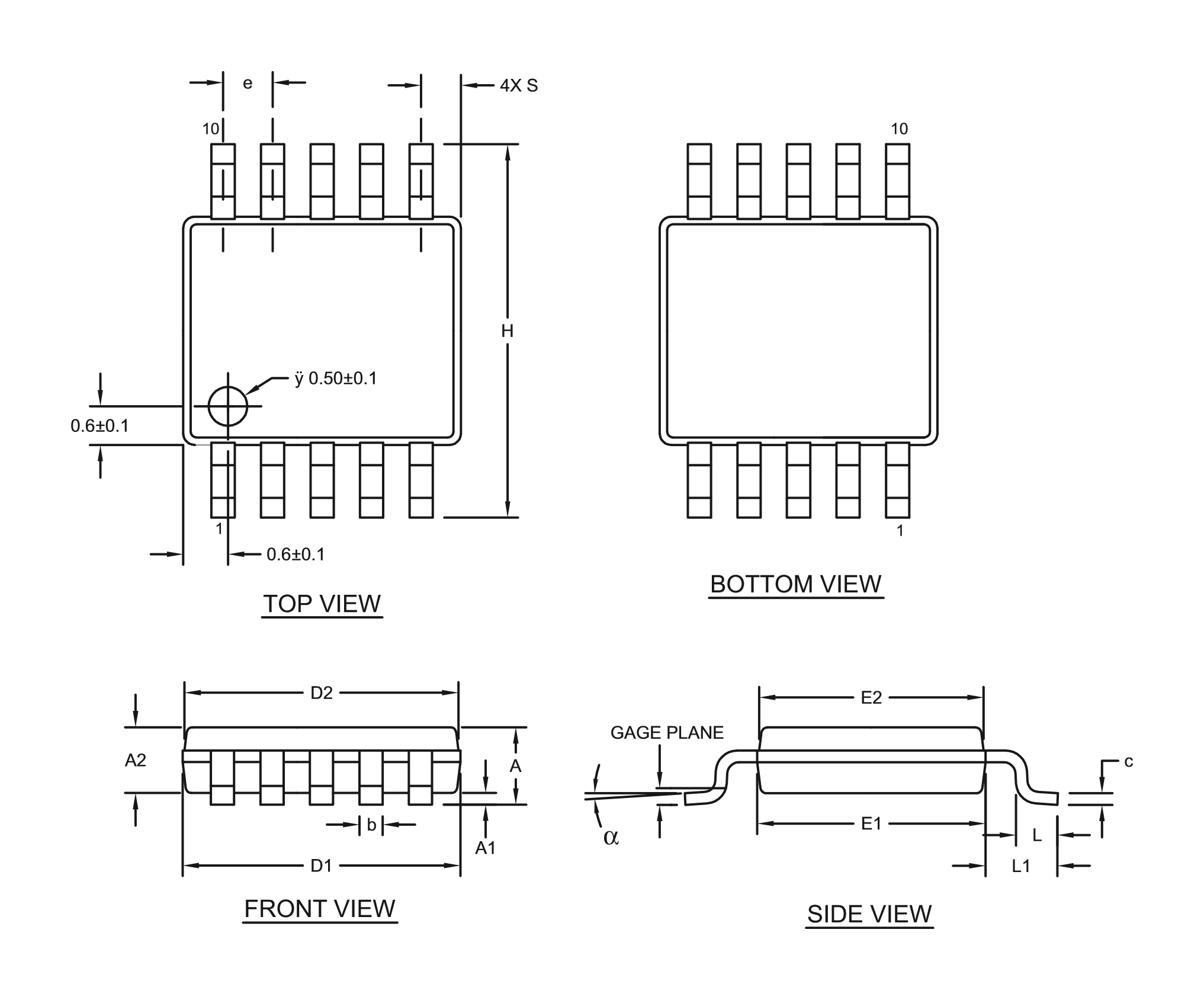

Gehäuseinformationen
MAX1108EUB+T wird im 10-Pin-uMAX (MSOP) geliefert; "+" kennzeichnet das RoHS-konforme bleifreie Finish, "T" die Tape-and-Reel-Verpackung. Der kleine uMAX-Footprint passt zu dichten, batteriebetriebenen Platinen. Entkoppeln Sie VDD und REF nahe an den Pins, halten Sie die Analogeingangsleitungen (CH0/CH1/COM) kurz und fern von den digitalen Seriellleitungen, und führen Sie eine saubere Masse. Gehäuseumriss und Pin-1-Orientierung sind unten dargestellt.
📄 Vollständige Spezifikationen siehe offizielles Maxim MAX1108/MAX1109 Datenblatt.

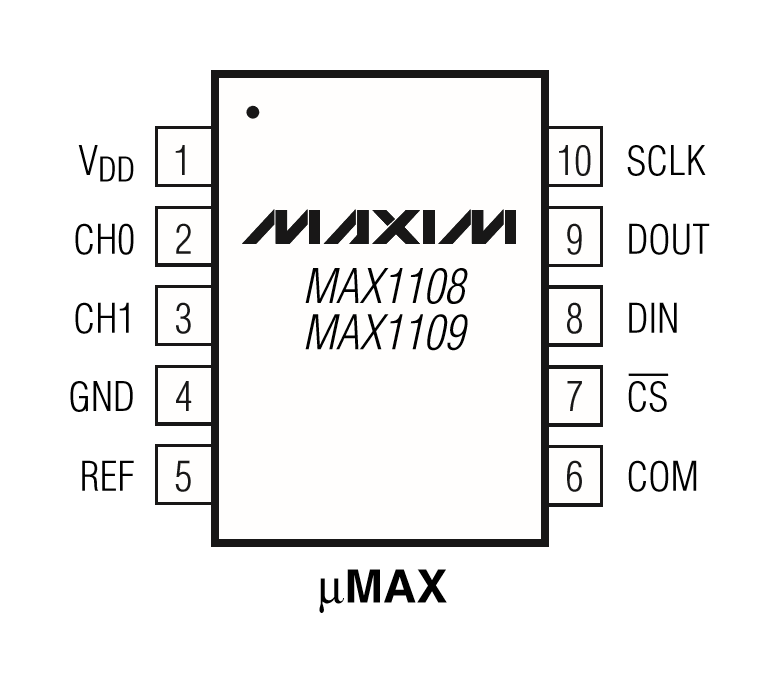

Pinbelegung
Das 10-Pin-uMAX führt Versorgung, zwei Analogeingänge, Referenz und die 4-Draht-Seriellschnittstelle heraus:
- Pin 1 - VDD: Positive Versorgung, +2,7 V bis +3,6 V.
- Pin 2 - CH0: Analogeingang Kanal 0.
- Pin 3 - CH1: Analogeingang Kanal 1.
- Pin 4 - GND: Masse.
- Pin 5 - REF: Referenzspannung (intern 2,048 V oder extern).
- Pin 6 - COM: Analogeingang-Common (GND oder Mittenspannung Single-Ended; negativer Eingang differenziell).
- Pin 7 - CS: Chip-Select, aktiv low.
- Pin 8 - DIN: Serieller Dateneingang.
- Pin 9 - DOUT: Serieller Datenausgang (Three-State).
- Pin 10 - SCLK: Serieller Takteingang.
Pin 1 ist unten markiert; CS ist ein Active-Low-Eingang.
Alternative und verwandte Bauteile
Die folgenden Bauteile sind verwandte serielle Maxim-ADCs aus unserem Katalog. Prüfen Sie Auflösung, Kanäle, Schnittstelle und Versorgung vor einem Ersatz.
| Teilenummer | Marke | Typ / Hauptunterschied | Gehäuse | Hinweis |
|---|---|---|---|---|
| MAX1107 | Maxim | 1-Kanal serieller 8-Bit-ADC | 8-uMAX | 1-Kanal-Pendant |
| MAX11100 | Maxim | 16-Bit serieller ADC | uMAX | Höhere Auflösung |
| MAX11120 | Maxim | Mehrkanal 12-Bit SAR ADC | TQFN | Mehr Kanäle, 12-Bit |
| MAX1118 | Maxim | 2-Kanal 8-Bit ADC, interne Ref | SOT23 | Kleineres Gehäuse |
Auswahlhinweise: Den MAX1108 für einen 2-Kanal-8-Bit-Seriell-ADC an einer +3-V-Schiene nutzen. Der MAX1107 ist die Einkanal-Version; der MAX1118 ein ähnliches 2-Kanal-8-Bit-Teil in SOT23; für höhere Auflösung der 12-Bit-MAX11120 oder 16-Bit-MAX11100.
Herstellerinformationen
Maxim Integrated (heute Teil von Analog Devices) ist bekannt für stromsparende Datenwandler. Der MAX1108 packt einen 2-Kanal-8-Bit-SAR-ADC, Referenz und SPI-kompatible Seriellschnittstelle in ein winziges 10-Pin-uMAX und vereinfacht stromsparende Datenerfassung.
Das Bauteil wird durch vollständige Datenblatt-Charakterisierung und Applikationshinweise zu Eingangskonfiguration, Referenzentkopplung und seriellem Timing gestützt - die Details, die genaue, stromsparende Wandlungen bestimmen.
Anwendungen
Häufig gestellte Fragen
Was macht der MAX1108EUB+T?
Ein Single-Supply, stromsparender, 2-Kanal serieller 8-Bit-SAR-ADC mit interner 2,048-V-Referenz und 4-Draht-SPI/QSPI/MICROWIRE-Schnittstelle, läuft mit +2,7 V bis +3,6 V bei bis zu 50 ksps, im 10-Pin-uMAX-Gehäuse.
Wie viele Kanäle und welche Auflösung?
Zwei Eingangskanäle (CH0, CH1), konfigurierbar Single-Ended oder differenziell, mit 8-Bit-Auflösung. Das Einkanal-Pendant ist der MAX1107.
Hat er eine interne Referenz?
Ja, eine interne +2,048-V-Referenz. Sie können den REF-Pin auch mit einer externen Referenz von 1,0 V bis VDD für einen anderen Full-Scale treiben.
Was ist der Unterschied zwischen MAX1108 und MAX1109?
Derselbe ADC bei verschiedenen Versorgungen: der MAX1108 läuft mit +2,7 V bis +3,6 V, der MAX1109 mit +4,5 V bis +5,5 V.
Haftungsausschluss
Informationsgenauigkeit: Die Spezifikationen auf dieser Seite basieren auf dem offiziellen Maxim MAX1108/MAX1109 Datenblatt. Wir bemühen uns um genaue und vollständige Informationen, doch Parameter können sich mit Produktrevisionen ändern; Entwickler sollten alle Werte vor dem endgültigen Design prüfen.
Echtheitsgarantie: Alle von uns gelieferten Bauteile sind originale Werksware mit vollständiger Materialrückverfolgbarkeit.
Technischer Support: Vor- und Nachverkaufsberatung steht kostenfrei zur Verfügung.
Anwendungshinweis: Diese Seite dient nur als Referenz. Die Eignung für eine bestimmte Anwendung sollte vom Entwickler bestätigt werden.
MAX1108EUB Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Analog Devices Inc./Maxim Integrated
- Serie:
- -
- Verpackung/Gehäuse:
- 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
- Verpackung:
- Bulk
- Produktstatus:
- Active
- Anzahl der Bits:
- 8
- Abtastrate (pro Sekunde):
- 50k
- Eingabetyp:
- Pseudo-Differential, Single Ended
- Datenschnittstelle:
- 4-Wire Serial, Microwire, QSPI, SPI
- Konfiguration:
- MUX-S/H-ADC
- Montageart:
- Surface Mount
- Verhältnis - S/H:ADC:
- 1:1
- Anzahl der A/D-Konverter:
- 1
- Anzahl der Eingänge:
- 1, 2
- Architektur:
- SAR
- Referenztyp:
- External, Internal
- Lieferant Gerätepaket:
- 10-uMAX
- Spannungsversorgung, analog:
- 2.7V ~ 3.6V
- Klasse:
- -
- Betriebstemperatur:
- -40°C ~ 85°C
- Spannungsversorgung, digital:
- 2.7V ~ 3.6V
- Funktionen:
- Internal Oscillator
- Qualifizierung:
- -
- Kategorie:
- Analog-Digital-Umsetzer (ADC)
