Der LT1936 von Analog Devices (ursprünglich Linear Technology) ist ein monolithischer Abwärts-Schaltregler - ein Strommodus-Buck-Wandler mit eingebautem Leistungsschalter. Er setzt eine höhere Eingangsschiene auf einen geregelten niedrigeren Ausgang herunter und liefert bis zu 1,4 A. LT1936EMS8E#PBF ist die 8-Pin-MSOP-mit-Exposed-Pad-(MS8E-), bleifreie Version.

Er akzeptiert einen weiten Eingang von 3,6 V bis 36 V und schaltet mit festen 500 kHz, was externe Spule und Kondensatoren klein hält und über dem AM-Band bleibt. Strommodus-Regelung mit zyklusweiser Strombegrenzung gibt schnelle Transientantwort und einfache Schleifenkompensation. Der Ausgang wird durch einen externen Widerstandsteiler am Feedback-Pin gesetzt, einstellbar bis hinab zur 1,2-V-Referenz, und das Teil erreicht Wirkungsgrade über 90% bei typischen 3,3-V/5-V-Ausgängen.

Der Boost-Pin und der interne Schalter treiben die externe Catch-Diode und Spule; der SHDN-Pin gibt einen stromsparenden (sub-µA) Shutdown, und das Bauteil enthält Soft-Start, zyklusweise Strombegrenzung und Übertemperaturabschaltung. Das Exposed Pad (EP) unter dem MSOP-Gehäuse ist die Masseverbindung und der Hauptwärmepfad und muss an die Platine gelötet werden. Der LT1936 passt zu kompakten 24-V-Industrie- und Kfz-Point-of-Load-Versorgungen.

Hinweis: Die Werte stammen aus dem ADI/Linear LT1936 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

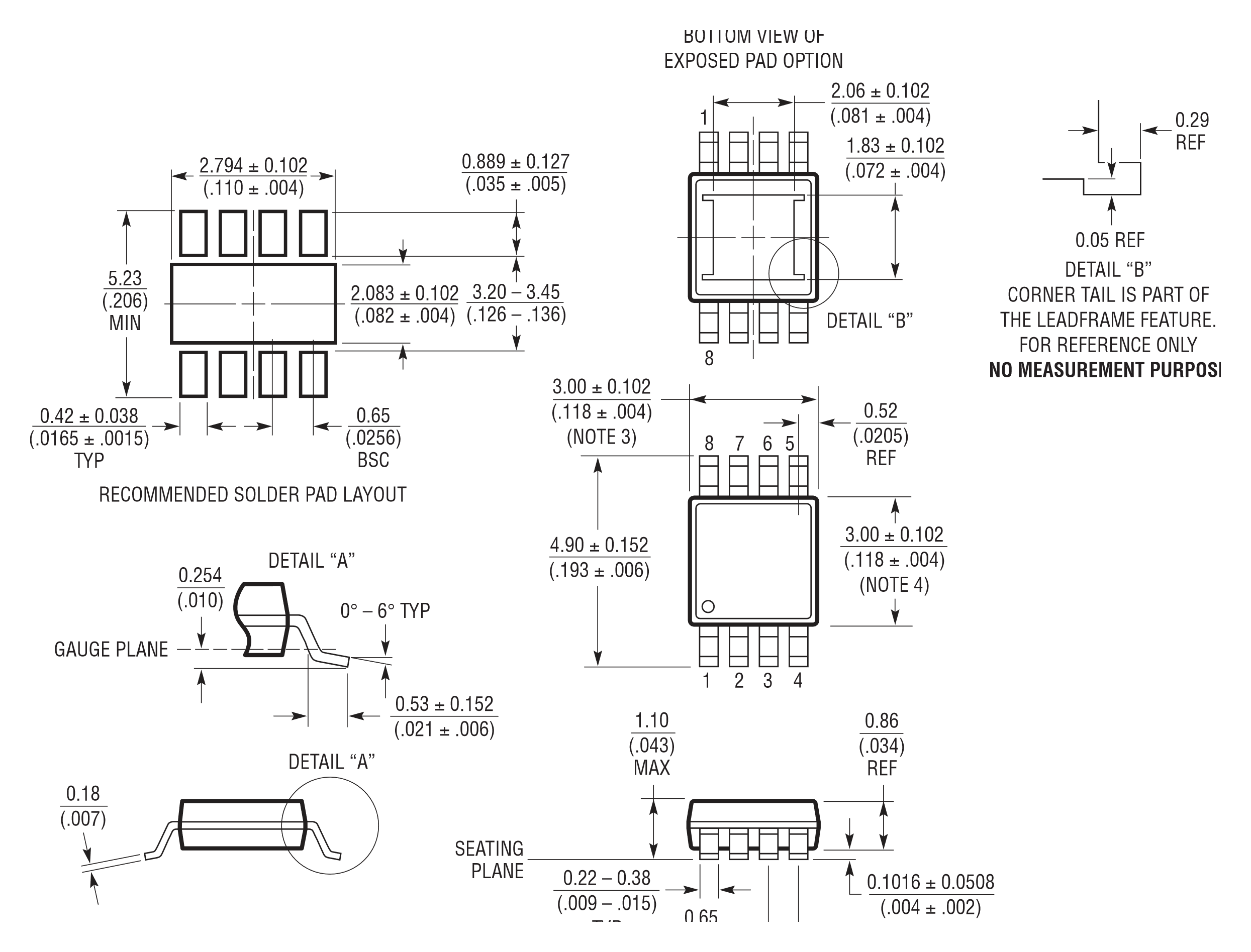

LT1936EMS8E#PBF wird im 8-Pin-MSOP mit Exposed Pad (MS8E) geliefert; "#PBF" kennzeichnet das RoHS-konforme bleifreie Finish. Das Exposed Die Pad an der Unterseite ist die GND-Verbindung und der primäre Wärmepfad - es muss an eine Kupferfläche (mit Thermal-Vias) gelötet werden, für Masse und Wärmeabfuhr. Halten Sie die SW/BOOST-Schaltschleife und die Catch-Diode eng, platzieren Sie den Eingangskondensator nahe an VIN, und halten Sie den FB-Teiler nahe am FB-Pin. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles ADI/Linear LT1936 Datenblatt.

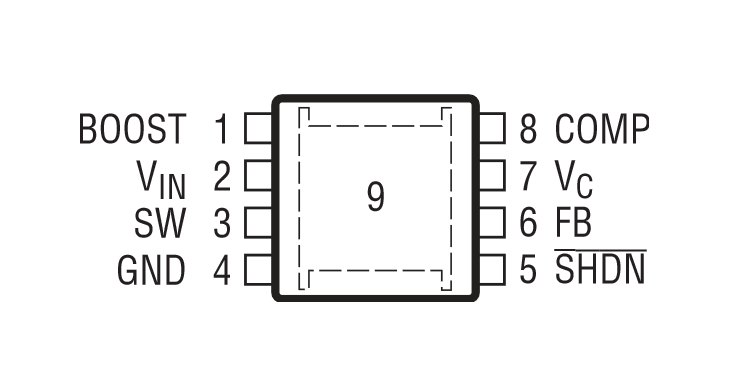

Das 8-Pin-MSOP-EP führt die Leistungs-, Schalt- und Steuerpins heraus (genaue Pinnummerierung siehe Gehäusezeichnung unten):

• VIN: Eingangsversorgung, 3,6 V bis 36 V.
• SW: Schaltknoten - Spule und Catch-Diode hier anschließen.
• BOOST: Bootstrap-Pin für die interne Schalter-Gate-Ansteuerung (Boost-Kondensator zu SW).
• GND / EP: Masse; das Exposed Pad ist GND und der Wärmepfad, an die Platine löten.
• FB: Feedback-Eingang - setzt den Ausgang über externen Teiler auf die 1,2-V-Referenz.
• VC: Fehlerverstärker-Ausgang / Schleifenkompensations-Knoten.
• SHDN: Active-Low-Shutdown (stromsparender Aus-Zustand); setzt auch Unterspannungssperre.

Die physische Pinnummerierung des 8-Pin-MSOP-EP entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte ADI/Linear Abwärtsregler aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Eingangsbereich, Ausgangsstrom, Frequenz und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Den LT1936 für einen 36-V-, 1,4-A-, 500-kHz-Buck nutzen. Der LT1933 ist eine kleinere 500-mA-Version, der LT3470A ein Mikropower-Teil mit LDO, der LT1976 ein 60-V-Teil mit Burst Mode für leichte Lasten, der LT1767 ein höherfrequentes (1,25 MHz) 1,5-A-Teil mit niedrigerem Max-Eingang.

Linear Technology, heute Teil von Analog Devices, ist bekannt für hochwertiges Power-Management. Der LT1936 ist ein kompakter monolithischer Buck-Regler, der Leistungsschalter und Strommodus-Regelung integriert und 24-V-Klasse-Abwärtsdesigns vereinfacht.

Das Bauteil wird durch vollständige Datenblatt-Charakterisierung und Applikationshinweise zu Spulen- und Diodenwahl, Feedback-Teiler-Design und thermischem Layout des Exposed Pad gestützt - die Details, die einen effizienten, zuverlässigen Buck-Wandler bestimmen.
