Der LTC3568 von Analog Devices (ursprünglich Linear Technology) ist ein hocheffizienter, 1,8 A, konstantfrequenter synchroner Abwärts-DC/DC-Wandler. Synchrongleichrichtung (interne High- und Low-Side-MOSFETs, ~0,11 Ω R_DS(ON)) und eine hohe Schaltfrequenz lassen ihn kleine externe Bauteile mit hohem Wirkungsgrad betreiben. LTC3568EDD#PBF ist die 10-Pin-3x3-mm-DFN-mit-Exposed-Pad-, bleifreie Version.

Er arbeitet mit einem 2,5-V-bis-5,5-V-Eingang (PVIN/SVIN), passend für Single-Cell-Li-Ion und 3,3-V/5-V-Schienen, und liefert bis zu 1,8 A kontinuierlich mit ~2,4 A Spitzenstrombegrenzung. Die Schaltfrequenz ist von 0,85 MHz bis 4 MHz programmierbar durch einen externen Widerstand an SHDN/RT, und der SYNC/MODE-Pin erlaubt externe Taktsynchronisation und Wahl von Burst Mode, Pulse-Skipping oder Forced-Continuous-Betrieb.

Der Ausgang wird von 0,8 V bis 5 V durch einen externen R1/R2-Teiler am V_FB-Pin (0,8-V-Referenz) gesetzt; der ITH-Pin setzt die Schleifenkompensation. Ein PGOOD-Open-Drain-Flag signalisiert die Regelung, und das Bauteil enthält Unterspannungssperre, zyklusweise Strombegrenzung, Kurzschluss- und Übertemperaturschutz. Das Exposed Pad ist GND und der Wärmepfad und muss gelötet werden. Mit bis zu 96% Wirkungsgrad passt der LTC3568 zu kompakten, batteriebetriebenen Point-of-Load-Designs.

Hinweis: Die Werte stammen aus dem ADI/Linear LTC3568 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

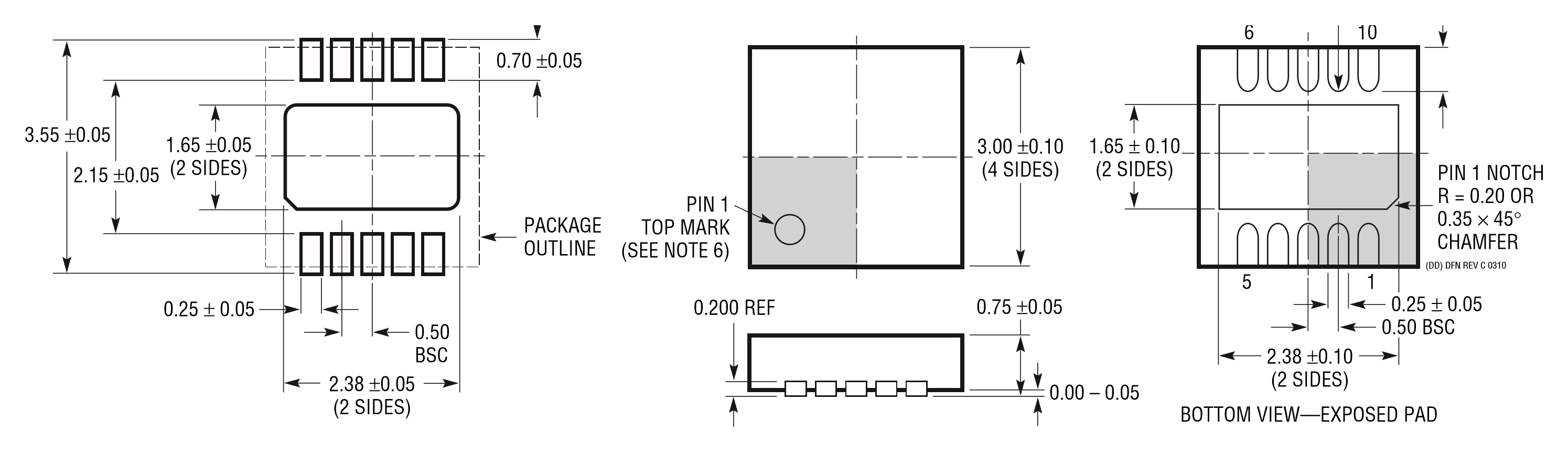

LTC3568EDD#PBF wird im 10-Pin-DFN (3 mm x 3 mm, DD) mit Exposed Pad geliefert; "#PBF" kennzeichnet das RoHS-konforme bleifreie Finish. Das Exposed Pad an der Unterseite ist die GND-Verbindung und der Hauptwärmepfad - es muss an eine Kupferfläche mit Thermal-Vias gelötet werden. Halten Sie den SW-Knoten und die Eingangskondensator-Schleife eng, trennen Sie SGND- und PGND-Rückwege und vereinen Sie sie am Pad, und platzieren Sie den Feedback-Teiler nahe an V_FB. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles ADI/Linear LTC3568 Datenblatt.

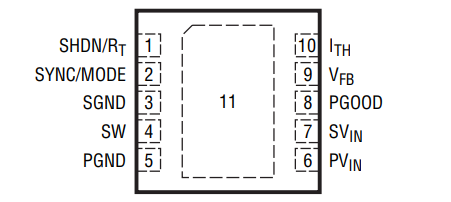

Das 10-Pin-DFN führt die Leistungs-, Schalt- und Steuerpins sowie das Exposed Pad heraus:

• Pin 1 - SHDN/RT: Shutdown / Frequenz-Setz-Widerstand.
• Pin 2 - SYNC/MODE: Sync-Eingang / Moduswahl (Burst / Pulse-Skip / Forced-Continuous).
• Pin 3 - SGND: Signalmasse.
• Pin 4 - SW: Schaltknoten (zur Spule).
• Pin 5 - PGND: Leistungsmasse.
• Pin 6 - PVIN: Leistungs-Eingangsspannung.
• Pin 7 - SVIN: Signal-Eingangsspannung.
• Pin 8 - PGOOD: Power-Good-Open-Drain-Ausgang.
• Pin 9 - VFB: Feedback-Eingang (0,8-V-Referenz, R1/R2-Teiler).
• Pin 10 - ITH: Fehlerverstärker-Ausgang / Schleifenkompensation.
• EP - Exposed Pad: GND und Wärmepfad, muss gelötet werden.

Pin 1 ist unten markiert; das Exposed Pad (EP) ist das zentrale Pad.

Die folgenden Bauteile sind verwandte ADI/Linear synchrone Abwärtsregler aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Eingangsbereich, Strom, Frequenz und Pinbelegung vor einem Ersatz.

Auswahlhinweise: Den LTC3568 für einen einzelnen 1,8-A-, bis-4-MHz-synchronen Buck aus einer 2,5-5,5-V-Schiene nutzen. Der LTC3411A ist ein ähnliches 1,25-A-Teil, der LTC3414 ein höherstromiges 4-A-Teil, der LTC3548A eine Dual-Ausgang-Version, der LTC3406A ein 600-mA-Buck in ThinSOT.

Linear Technology, heute Teil von Analog Devices, ist bekannt für hochwertiges Power-Management. Der LTC3568 ist ein kompakter hochfrequenter synchroner Buck, der beide Leistungs-MOSFETs integriert und hohen Wirkungsgrad in einem kleinen 3x3-mm-DFN für tragbare Schienen liefert.

Das Bauteil wird durch vollständige Datenblatt-Charakterisierung und Applikationshinweise zu Frequenzwahl, Moduskonfiguration, Feedback-Design und Masse-/Thermo-Layout des Exposed Pad gestützt - die Details, die eine effiziente, rauscharme tragbare Versorgung bestimmen.
