Der MAX3232EUE+T ist der branchenuebliche MAX3232 RS-232 Transceiver - das 3V-faehige, stromsparende Gegenstueck zum klassischen MAX232. Er traegt zwei Treiber und zwei Empfaenger, arbeitet aus einer einzigen Versorgung von +3.0V bis +5.5V und ist fuer Datenraten bis zu 1Mbps garantiert, wobei er durchgehend echte EIA/TIA-232 Pegel haelt.

Eine doppelte Ladungspumpe erzeugt die RS-232 Leitungsspannungen aus 3.3V mit nur 0.1µF Kondensatoren, und die stromsparende Architektur eignet sich fuer batteriebetriebene und tragbare Geraete. Der stets aktive R2 Empfaengerausgang des MAX3232 erlaubt es einem System, eine eingehende RS-232 Leitung zu ueberwachen, waehrend der Rest des Geraets im Ruhezustand ist.

Mit zwei vollstaendigen RS-232 Kanaelen in einem kompakten 16-poligen TSSOP ist der MAX3232EUE die Arbeitstier-Wahl fuer allgemeine 3V serielle Schnittstellen. Wo ein extern freiliegender Steckverbinder zusaetzliche Robustheit benoetigt, ist die pin-kompatible ±15kV ESD-geschuetzte MAX3232E Familie der Upgrade-Pfad.

Hinweis: Beziehen Sie sich fuer vollstaendige elektrische Parameter auf das offizielle Maxim MAX3222-MAX3241 Datenblatt. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Design.

Der MAX3232EUE+T wird in einem 16-poligen TSSOP Gehaeuse geliefert, gekennzeichnet durch das Suffix EUE (E = erweitert -40°C bis +85°C, UE = TSSOP). Der MAX3232 wird auch in DIP und SO angeboten.

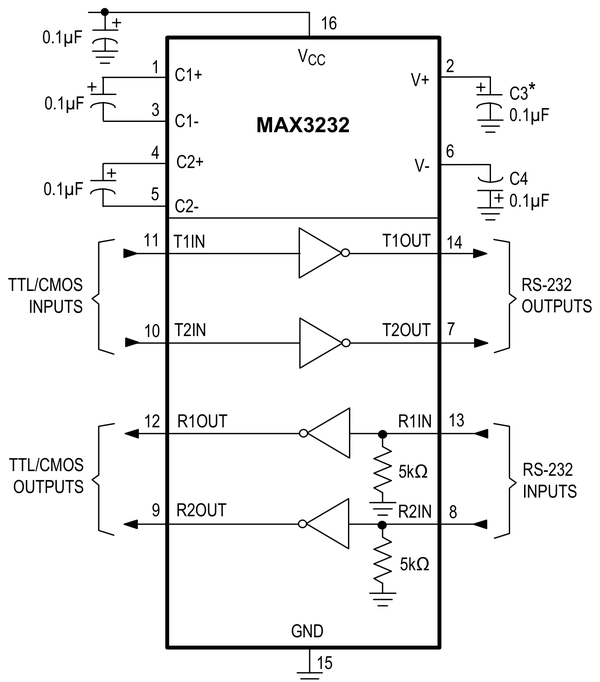

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Verpackung als Gurt und Rolle. Es gelten die standardmaessigen 16-poligen TSSOP Landemuster und Reflow-Profile; platzieren Sie die vier 0.1µF Ladungspumpen-Kondensatoren und die VCC Stuetzung nahe am Bauteil. Das folgende Diagramm zeigt die typische Betriebsschaltung.

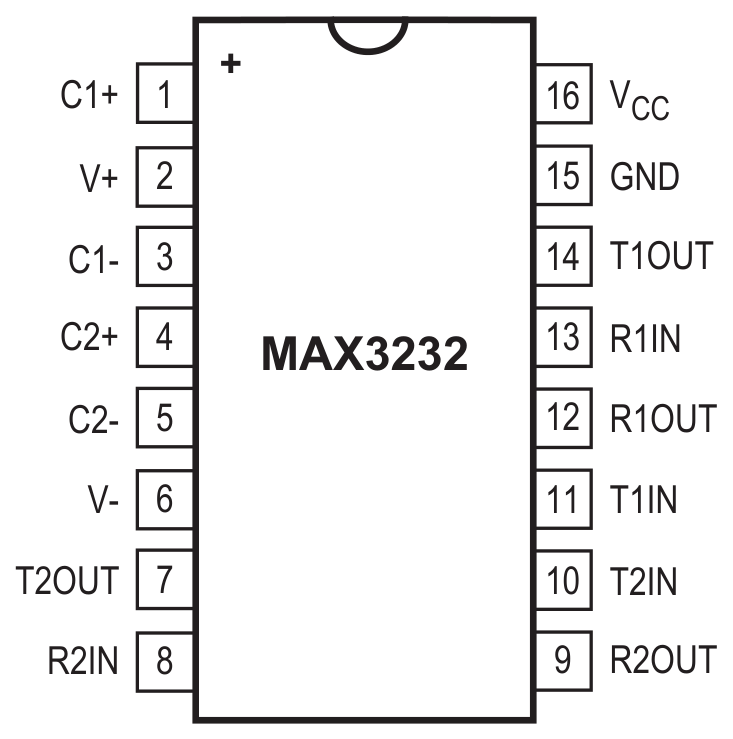

Der MAX3232 verwendet eine 16-polige RS-232 Pinbelegung (Draufsicht):

• Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse fuer Ladungspumpen-Kondensatoren.
• Pin 2 - V+ / Pin 6 - V-: Ladungspumpen-Ausgaenge (+5.5V / -5.5V).
• Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS Eingaenge der Treiber.
• Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232 Ausgaenge der Treiber.
• Pin 13 - R1IN / Pin 8 - R2IN: RS-232 Eingaenge der Empfaenger.
• Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS Ausgaenge der Empfaenger (R2OUT stets aktiv).
• Pin 15 - GND / Pin 16 - VCC: Masse und +3V-+5.5V Versorgung.

Schliessen Sie die vier 0.1µF Kondensatoren an, fuehren Sie T_IN/R_OUT zum UART und T_OUT/R_IN zum RS-232 Steckverbinder. Bestaetigen Sie die genaue Pinzuordnung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie ESD-Einstufung, Kanalanzahl und Gehaeuse vor einem Austausch.

Maxim Integrated, heute Teil von Analog Devices (NASDAQ: ADI), definierte mit dem MAX3232 und seiner Familie den stromsparenden 3V RS-232 Standard. Der MAX3232 bleibt ein Standard-Transceiver mit 2-Tx/2-Rx fuer 3.3V serielle Schnittstellen bis zu 1Mbps.

Maxim/ADI stellt vollstaendige Datenblaetter, Anwendungshinweise und langfristige Lieferung bereit, mit autorisiertem Vertrieb und technischem Support in ganz China sowohl fuer Prototypen- als auch fuer Serienprogramme.
