24LC256T-I/SN ist ein Mitglied der Microchip 24LC I2C Serien-EEPROM-Familie mit 256Kb (32Kx8bit) Speicherkapazität, nutzt eine Zwei-Draht-I2C-Schnittstelle für Datenlesen/-schreiben, unterstützt 400kHz Hochgeschwindigkeitskommunikation und Standard-100kHz I2C-Bus.

Das Gerät unterstützt 2,5V bis 5,5V breiten Spannungsbereich, kompatibel mit 3,3V- und 5V-Logiksystemen, mit Hardware-Schreibschutz (WP-Pin) um versehentliches Überschreiben zu verhindern. 256Kb große Speicherkapazität für Gerätekonfigurationsparameter, Kalibrierdaten, Seriennummern und Protokollaufzeichnungen. Datenerhalt über 200 Jahre mit über 1 Million Schreibzyklus-Lebensdauer.

Standard SOIC-8 Gehäuse mit einfacher Pinbelegung, pin-kompatibel mit gängigen 24C-EEPROM-Familien, erleichtert Designaustausch und Lieferkettenmanagement. Das I-Suffix bedeutet industrieller Temperaturbereich (-40°C bis +85°C), das T-Suffix bedeutet Bandoption Verpackung — zwei unabhängige Suffixe im Microchip-Nummernsystem.

Hinweis: Für detaillierte elektrische Parameter, I2C-Timing und Gehäuseabmessungen lesen Sie bitte das offizielle Microchip 24LC256 Datenblatt. Ingenieure sollten alle Parameter vor der Endauslegung verifizieren.

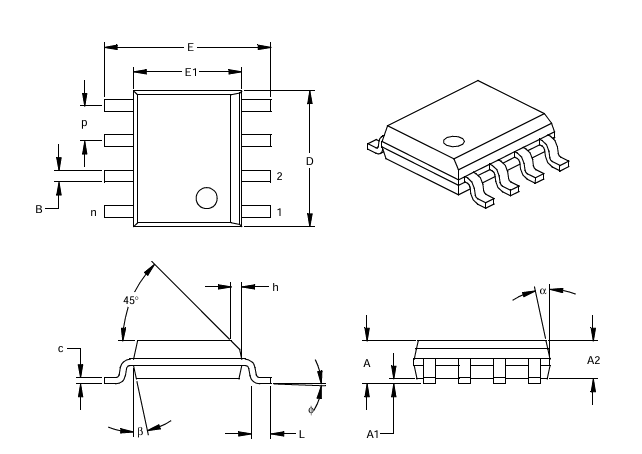

24LC256T-I/SN verwendet das Standard-SOIC-8 (Small Outline Integrated Circuit) Gehäuse mit 1,27mm Pin-Abstand, Gehäusebreite ca. 3,9mm, Länge ca. 4,9mm. SOIC-8 ist eines der häufigsten IC-Gehäuse, vollständig kompatibel mit MCU- und Scalar-EEPROM-Schnittstellen.

Das Gehäuse hat keine Unterseitenanschlüsse; Musterschwanenbein-Struktur gewährleistet gute Lötzuverlässigkeit, geeignet für Standard-Reflow-Löten. Der WP-Pin hat einen internen Pull-Up-Widerstand.

Das SOIC-8 Gehäuse des 24LC256T-I/SN hat 8 Pins. Wichtige Pin-Definitionen:

• Pin 1 - A0: Geräteadressauswahl-Pin. Mit A1/A2 zur 3-Bit-I2C-Adresse kombiniert, unterstützt bis zu 8 kaskadierte 24LC256-Geräte am selben I2C-Bus.
• Pin 2 - A1: Geräteadressauswahl-Pin. Für I2C-Busadresskonfiguration.
• Pin 3 - A2: Geräteadressauswahl-Pin. Für Multi-Geräte-Kaskadierung.
• Pin 4 - VSS (GND): Chip-Massepin. Mit Systemmasse verbinden.
• Pin 5 - SDA: I2C-Datenpin. Open-Drain-Ausgang, erfordert externen Pull-Up-Widerstand (typisch 4,7kOhm~10kOhm).
• Pin 6 - SCL: I2C-Taktpin. Eingang, Datenabtastung an ansteigender Flanke.
• Pin 7 - WP: Schreibschutz-Steuerpin. Hoch = schützt gesamten Speicher; GND = Lese/Schreib-Zugriff erlaubt. Interner Pull-Up.
• Pin 8 - VCC: Chip-Versorgungspin (2,5V~5,5V). 0,1µF Entkopplungskondensator in der Nähe empfohlen.

Die folgenden Alternativteile werden nur zur Referenz angegeben. Bitte vor Auswahl die Kompatibilität prüfen.

Microchip Technology Inc. (NASDAQ: MCHP), mit Sitz in Chandler, Arizona, USA, ist ein weltweit führender Lieferant von Mikrocontrollern, Mixed-Signal-, Analog- und Flash-IP-Lösungen. Microchips Serien-EEPROM-Produktlinie (24AA/24LC/24FC-Serie) deckt Kapazitäten von 1Kb bis 1Mb ab, weit verbreitet in Automobil-, Industrie- und Unterhaltungselektronik.

Alle Microchip EEPROM-Produkte werden im eigenen Werk gefertigt mit vollständiger Automobil- (AEC-Q100/Q200) Zertifizierung. Microchip bietet kostenlose MPLAB Code Configurator und Referenzdesigns. Das 24LC256 ist aufgrund stabiler Lieferung und reifer Ökosystem einer der bevorzugten Bausteine für eingebetteten Parameterspeicher.
