Der MAX3232ECUE+T ist die schlanke TSSOP-Ausfuehrung von Maxims ±15kV ESD-geschuetztem MAX3232E RS-232 Transceiver (Familie MAX3222E-MAX3241E). Er liefert zwei Treiber und zwei Empfaenger aus einer Versorgung von +3V bis +5,5V, mit der gleichen elektrischen Leistung wie der SSOP MAX3232ECAE, jedoch im flacheren 16-poligen TSSOP-Umriss, der fuer duenne und dichte Baugruppen bevorzugt wird.

Eine doppelte Ladungspumpe erzeugt die RS-232 Leitungspegel aus 3,3V mit nur 0,1µF Kondensatoren, und jeder RS-232 Eingang/Ausgang ist auf ±15kV Human Body Model ESD gehaertet. Die Empfaenger besitzen einen 5kΩ Eingangs-Pulldown und wandeln RS-232 in TTL/CMOS um.

Da er das universelle MAX3232E-Pinout teilt, passt der TSSOP MAX3232ECUE in jedes MAX3232E-Layout, in dem das duennere TSSOP-Gehaeuse benoetigt wird - Notebooks, Handheld-Terminals und kompakte Peripheriegeraete, deren serieller Anschluss ESD ausgesetzt ist.

Hinweis: Vollstaendige elektrische Parameter entnehmen Sie dem offiziellen Maxim MAX3222E-MAX3241E Datenblatt. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Design.

Der MAX3232ECUE+T wird in einem 16-poligen TSSOP-Gehaeuse geliefert, gekennzeichnet durch das Kuerzel CUE - ein duenneres, schmaleres Gehaeuse als das SSOP MAX3232ECAE, bei identischem MAX3232E-Pinout.

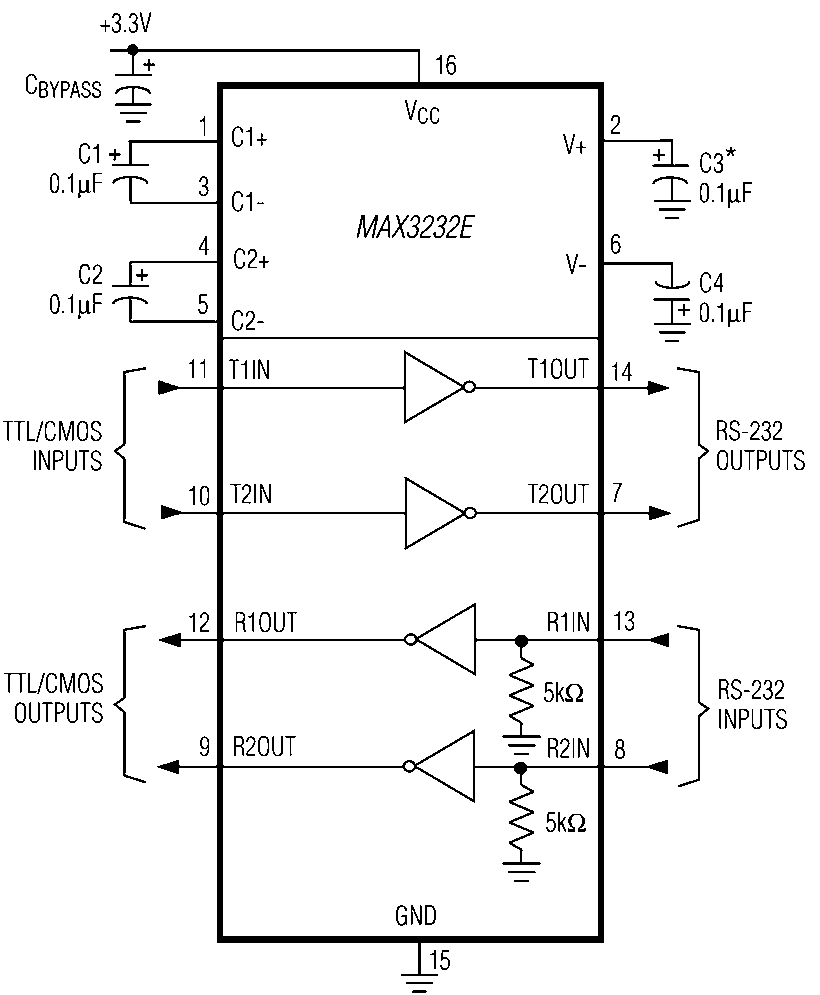

Das Kuerzel "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Kuerzel "T" die Tape-and-Reel-Verpackung. Es gelten die standardmaessigen 16-poligen TSSOP-Landmuster und Reflow-Profile; platzieren Sie die vier 0,1µF Ladungspumpen-Kondensatoren und die VCC-Abblockung nahe am Bauelement. Das Diagramm unten zeigt die typische Betriebsschaltung.

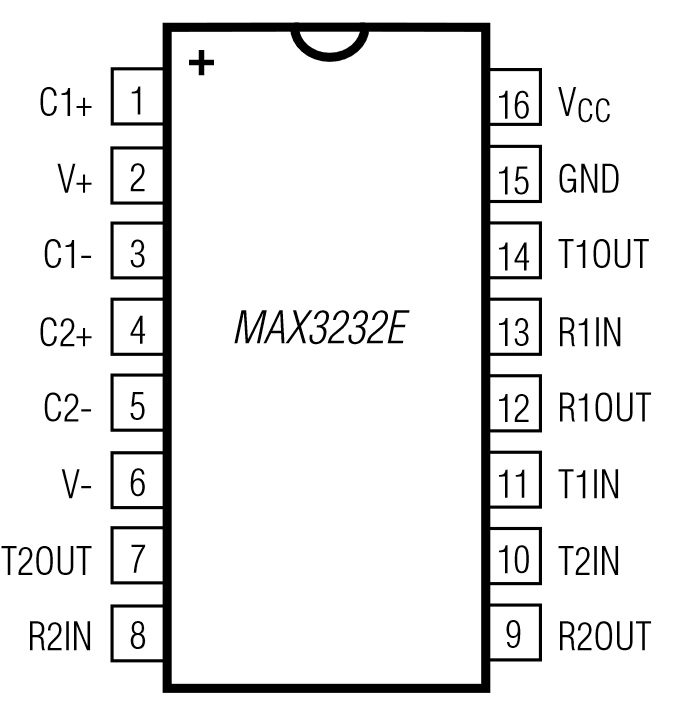

Der MAX3232E verwendet ein 16-poliges RS-232-Pinout (Draufsicht):

• Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse fuer Ladungspumpen-Kondensatoren.
• Pin 2 - V+ / Pin 6 - V-: Ladungspumpen-Ausgaenge (+5,5V / -5,5V).
• Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS-Eingaenge der Treiber.
• Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232-Ausgaenge der Treiber (±15kV ESD).
• Pin 13 - R1IN / Pin 8 - R2IN: RS-232-Eingaenge der Empfaenger (±15kV ESD, 5kΩ Pulldown).
• Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS-Ausgaenge der Empfaenger.
• Pin 15 - GND / Pin 16 - VCC: Masse und Versorgung +3V bis +5,5V.

Schliessen Sie die vier 0,1µF Kondensatoren an, fuehren Sie T_IN/R_OUT zum UART und die ESD-geschuetzten T_OUT/R_IN zum RS-232-Anschluss. Bestaetigen Sie die genaue Pinzuordnung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Gehaeuse, Kanalanzahl und ESD vor dem Ersetzen.

Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), bietet den ±15kV ESD MAX3232E in SSOP-, TSSOP- und TQFN-Gehaeusen an. Der TSSOP MAX3232ECUE bedient duenne, platzbeschraenkte serielle 3V-Designs.
