Der MAX3221CUE+T gehoert zu Maxims Familie MAX3221/MAX3223/MAX3243 der +3V bis +5,5V RS-232-Transceiver mit AutoShutdown. Der MAX3221 ist das Einkanal-Mitglied - ein Sender und ein Empfaenger - ideal dort, wo nur eine einzige RS-232-Verbindung benoetigt wird und der Verbrauch minimal sein muss.

Die revolutionaere AutoShutdown-Funktion erfasst die Empfaengereingaenge und faehrt, wenn das RS-232-Kabel getrennt oder die Sender deaktiviert sind, die interne Versorgung und die Treiber automatisch auf nur 1µA herunter. Das System schaltet sich automatisch wieder ein, sobald erneut ein gueltiger RS-232-Pegel anliegt - kein Software-Eingriff noetig, wobei eine Software-Abschaltsteuerung ebenfalls verfuegbar ist.

Eine doppelte Ladungspumpe erzeugt die ±5,5V RS-232-Leitungspegel, und das Bauteil benoetigt fuer den 3,3V-Betrieb nur 0,1µF-Kondensatoren. Die AutoShutdown-Steuerung ist ueber EN̅, FORCEON, FORCEOFF̅ und den Ausgang INVALID̅ zur Gueltig-Signal-Erkennung zugaenglich. Es eignet sich fuer batteriebetriebene, Handheld- und tragbare Geraete im 16-poligen TSSOP.

Hinweis: Vollstaendige elektrische Parameter entnehmen Sie dem offiziellen Maxim-Datenblatt MAX3221/MAX3223/MAX3243. Aenderungen ohne Vorankuendigung vorbehalten; ueberpruefen Sie alle Parameter vor dem endgueltigen Entwurf.

Der MAX3221CUE+T wird in einem 16-poligen TSSOP-Gehaeuse geliefert, gekennzeichnet durch das Suffix CUE; eine SSOP-Option existiert ebenfalls. Das kleine TSSOP eignet sich fuer platzbeschraenkte Handheld- und tragbare Designs.

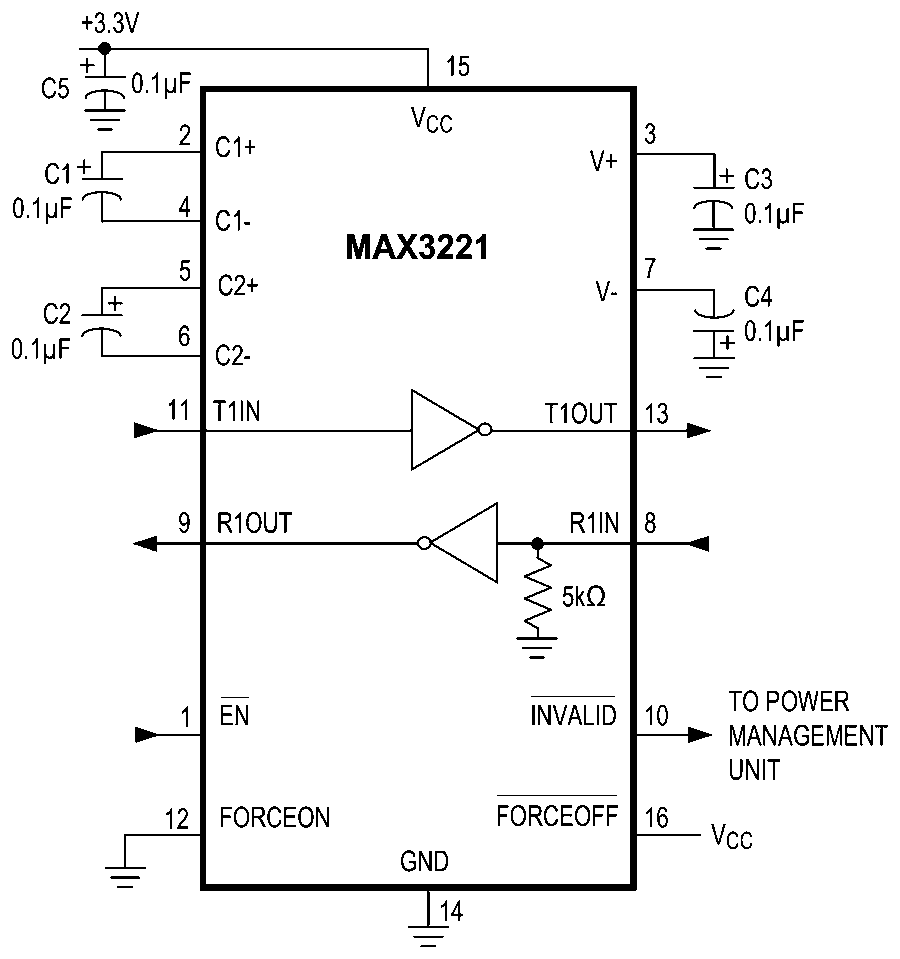

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Tape-and-Reel-Verpackung. Es gelten die Standard-Landeflaechen und Reflow-Profile fuer 16-polige TSSOP; platzieren Sie die vier Ladungspumpen-Kondensatoren und den VCC-Stuetzkondensator (0,1µF) nahe am Bauteil. Das untenstehende Diagramm zeigt die typische Betriebsschaltung.

Der MAX3221 verwendet ein 16-poliges TSSOP/SSOP-Pinout (Draufsicht):

• Pin 1 - EN̅: Empfaengerfreigabe, aktiv-niedrig (hoch schaltet den Empfaengerausgang in Tri-State).
• Pin 2 - C1+ / Pin 4 - C1- / Pin 5 - C2+ / Pin 6 - C2-: Anschluesse fuer die Ladungspumpen-Kondensatoren.
• Pin 3 - V+ / Pin 7 - V-: Ladungspumpen-Ausgaenge (+5,5V / -5,5V).
• Pin 8 - R1IN / Pin 9 - R1OUT: Empfaenger RS-232-Eingang / TTL-CMOS-Ausgang.
• Pin 11 - T1IN / Pin 13 - T1OUT: Sender TTL-CMOS-Eingang / RS-232-Ausgang.
• Pin 10 - INVALID̅: Ausgang zur Gueltig-Signal-Erkennung (an die Energieverwaltungseinheit).
• Pin 12 - FORCEON / Pin 16 - FORCEOFF̅: AutoShutdown-Uebersteuerungssteuerungen.
• Pin 14 - GND / Pin 15 - VCC: Masse und +3V-+5,5V-Versorgung.

Fuer automatischen Betrieb legen Sie FORCEON und FORCEOFF̅ hoch und lassen AutoShutdown die Energie verwalten; verwenden Sie EN̅, um den Empfaenger zu sperren, und lesen Sie INVALID̅ fuer den Verbindungsstatus. Bestaetigen Sie die genaue Pinbelegung anhand des untenstehenden Datenblattbildes vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Kanalzahl, ESD und Gehaeuse vor einem Austausch.

Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), war mit der AutoShutdown-Familie MAX3221/MAX3223/MAX3243 Vorreiter bei stromsparendem RS-232. Der Einkanal-MAX3221 bringt echtes 3,3V RS-232 und 1µA Standby in tragbare Designs.
