Der MAX3232ECAE+T gehoert zu Maxims MAX3222E/MAX3232E/MAX3237E/MAX3241E-Familie von ±15kV ESD-geschuetzten, +3V bis +5,5V RS-232 Transceivern. Der MAX3232E ist das Mitglied mit zwei Treibern und zwei Empfaengern - das 3V-faehige, ESD-gehaertete Gegenstueck zum klassischen MAX232, gebaut fuer moderne Niederspannungssysteme.

Eine doppelte Ladungspumpe erzeugt die RS-232-Leitungspegel aus einer einzigen 3,0V- bis 5,5V-Versorgung und benoetigt nur 0,1µF Kondensatoren. Jeder RS-232-Eingang und -Ausgang ist auf ±15kV Human Body Model ESD geschuetzt, sodass der serielle Steckverbinder reale statische Entladungen ohne externen Schutz uebersteht. Empfaenger enthalten einen 5kΩ Eingangs-Pulldown und wandeln RS-232 in TTL/CMOS um.

Da er aus 3,3V arbeitet und dennoch konformes RS-232 erzeugt, ist der MAX3232E die Standardwahl fuer 3V-Notebooks, PDAs, Handheld-Terminals und jedes tragbare Design, dessen serielle Schnittstelle einem freiliegenden Steckverbinder gegenuebersteht. Diese Ausfuehrung kommt im 16-poligen SSOP (die Familie bietet auch TSSOP-, TQFN- und Wide-SO-Gehaeuse).

Hinweis: Beziehen Sie sich fuer vollstaendige elektrische Parameter auf das offizielle Maxim MAX3222E-MAX3241E-Datenblatt. Aenderungen ohne Ankuendigung vorbehalten; pruefen Sie alle Parameter vor dem finalen Design.

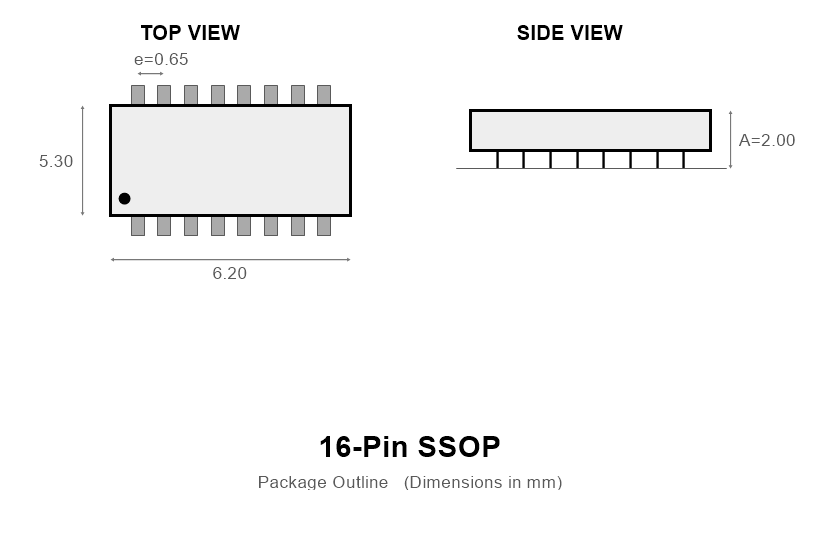

Der MAX3232ECAE+T wird in einem 16-poligen SSOP-Gehaeuse geliefert, gekennzeichnet durch das CAE-Suffix. Der MAX3232E nutzt einen 16-poligen Pinout, der ueber SSOP-, TSSOP- und TQFN-Gehaeuse gemeinsam ist, sodass die Gehaeusewahl den Schaltplan nicht aendert.

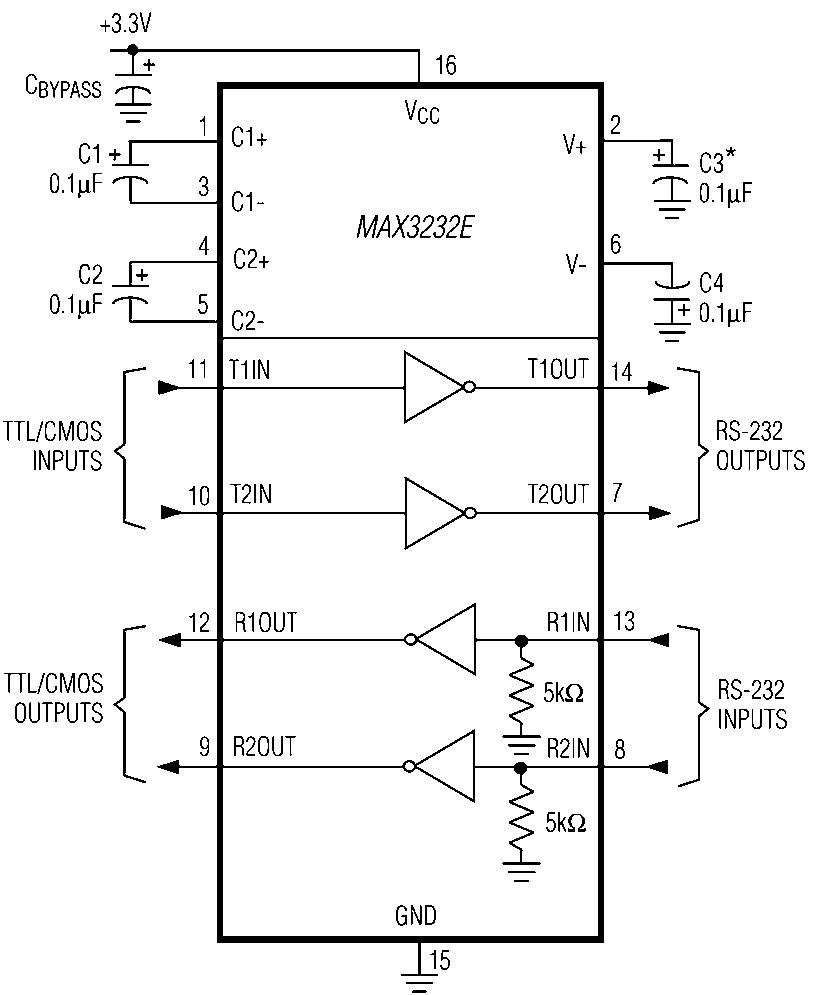

Das "+"-Suffix kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das "T"-Suffix die Tape-and-Reel-Verpackung. Es gelten die standardmaessigen 16-poligen SSOP-Landemuster und Reflow-Profile; platzieren Sie die vier 0,1µF Ladungspumpen-Kondensatoren und die VCC-Abblockung nahe am Bauteil. Das Diagramm unten zeigt die typische Betriebsschaltung.

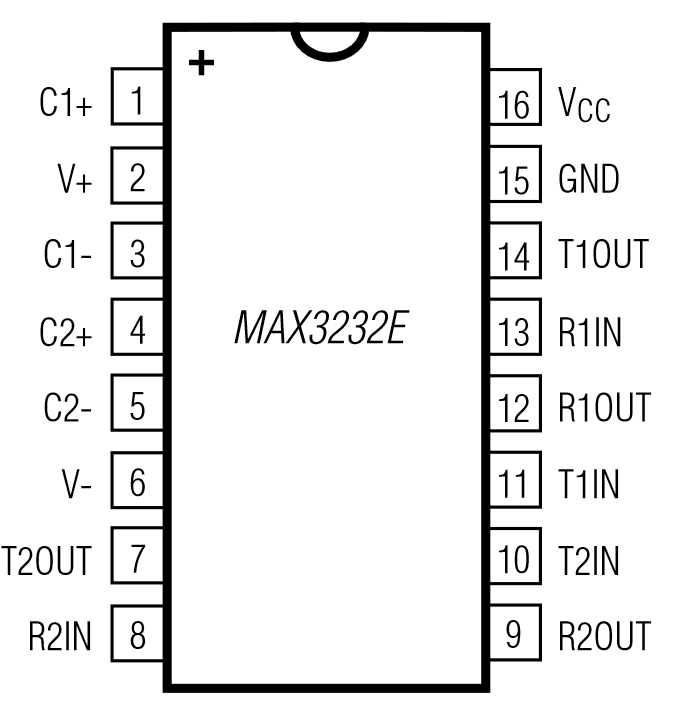

Der MAX3232E nutzt einen 16-poligen RS-232-Pinout (Draufsicht):

• Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse fuer Ladungspumpen-Kondensatoren.
• Pin 2 - V+ / Pin 6 - V-: Ladungspumpen-Ausgaenge (+5,5V / -5,5V).
• Pin 11 - T1IN / Pin 10 - T2IN: Treiber-TTL/CMOS-Eingaenge.
• Pin 14 - T1OUT / Pin 7 - T2OUT: Treiber-RS-232-Ausgaenge (±15kV ESD).
• Pin 13 - R1IN / Pin 8 - R2IN: Empfaenger-RS-232-Eingaenge (±15kV ESD, 5kΩ Pulldown).
• Pin 12 - R1OUT / Pin 9 - R2OUT: Empfaenger-TTL/CMOS-Ausgaenge.
• Pin 15 - GND / Pin 16 - VCC: Masse und +3V-+5,5V-Versorgung.

Schliessen Sie die vier 0,1µF Kondensatoren an, fuehren Sie T_IN/R_OUT zum UART und die ESD-geschuetzten T_OUT/R_IN zum RS-232-Steckverbinder. Bestaetigen Sie die genaue Pinzuordnung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Kanalanzahl, Gehaeuse und ESD vor dem Ersetzen.

Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), erweiterte seine branchenuebliche RS-232-Reihe mit der MAX3222E-MAX3241E-Familie auf 3V und ±15kV ESD. Der MAX3232E ist das 2-Tx/2-Rx-Arbeitspferd fuer niederspannige serielle Schnittstellen.

Maxim/ADI stellt vollstaendige Datenblaetter, Applikationsschriften und langfristige Versorgung bereit, mit autorisierter Distribution und technischem Support in ganz China fuer Prototypen- und Volumenprogramme.
