Texas Instruments TMP451HQDQFRQ1
- Teilenummer:
- TMP451HQDQFRQ1
- Hersteller:
- Texas Instruments
- Kategorie:
- Analoger und digitaler Ausgang
- Verpackung:
- 8-WSON (DQF)
- Datenblatt:
-
TMP451HQDQFRQ1.pdf
- Beschreibung:
- TI automotive local and remote temperature sensor with 0.0625°C resolution, I2C/SMBus, 0x49 address, and 8-pin DQF WSON package.
- Menge:
Stückpreis:$2.659200
Gesamtpreis:$2.659200
- Zahlung:
- Versand:
Inventar:8,030
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 8,030 PCS
| Menge | Stückpreis | Gesamtpreis |
| 1+ | $2.659200 | $2.659200 |
| 3000+ | $1.511600 | $4534.800000 |
Sie können auch eine Anfrage für TMP451HQDQFRQ1 stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
TMP451HQDQFRQ1 - TI Automotive-Temperatursensor für lokale und externe Messung
Der TMP451HQDQFRQ1 ist ein digitaler, nach AEC-Q100 Grade 1 qualifizierter Temperatursensor mit einem lokalen und einem externen Messkanal, 1,7 V bis 3,6 V Versorgung, 0,0625°C Auflösung und I2C/SMBus-kompatibler Schnittstelle.
Produktübersicht
Der TMP451HQDQFRQ1 von Texas Instruments vereint einen lokalen Temperatursensor und einen externen Sperrschicht-Temperaturkanal in einem 8-poligen WSON-Gehäuse. Der externe Kanal kann einen diskreten NPN- oder PNP-Transistor oder einen in Prozessor, MCU, FPGA oder ASIC integrierten Temperaturtransistor beziehungsweise eine Diode auswerten.
Beide Kanäle liefern digitale 12-Bit-Temperaturwerte. Serienwiderstandskompensation, programmierbare η-Faktor- und Offset-Korrektur, Digitalfilter, Temperaturgrenzen, ALERT/THERM-Ausgänge und Diodenfehlererkennung unterstützen eine robuste thermische Überwachung. Die H-Variante verwendet die 7-Bit-SMBus-Adresse 0x49.
Wichtige Vorteile
Ein lokaler und ein externer Messkanal erfassen mit einem Baustein die Leiterplattenumgebung sowie einen Prozessor oder diskreten Transistor.
Beide Kanäle bieten 0,0625°C Auflösung und im angegebenen typischen Arbeitsbereich maximal ±1°C Genauigkeit.
Serienwiderstandskompensation, η-Faktor-Anpassung, Offset-Korrektur und Digitalfilter reduzieren Fehler durch Sensor und Verbindungsleitung.
AEC-Q100 Grade 1 und ein Umgebungstemperaturbereich von -40°C bis 125°C unterstützen den Einsatz in Fahrzeug-Subsystemen.
Technische Daten
| Parameter | Wert | Bedingung / Hinweis |
|---|---|---|
| Bestellnummer | TMP451HQDQFRQ1 | Aktive Serien-Bestellnummer |
| Hersteller | Texas Instruments | TMP451-Q1-Familie |
| Sensorkonfiguration | 1 lokaler + 1 externer Kanal | Digitale lokale und externe Sperrschichtmessung |
| Versorgungsspannung | 1,7 V bis 3,6 V | Versorgungs- und Logikspannungsbereich |
| Auflösung | 12 Bit; 0,0625°C | Lokaler und externer Kanal |
| Lokale Genauigkeit | max. ±1°C; max. ±2°C | ±1°C bei 0°C bis 70°C; ±2°C bei -40°C bis 125°C |
| Externe Genauigkeit | max. ±1°C; max. ±2°C | ±1°C bei TA 0°C bis 70°C; ±2°C bei TA -40°C bis 100°C |
| Umgebungstemperatur | -40°C bis 125°C | AEC-Q100 Temperatur-Grade 1 |
| Erweitertes Messformat | -64°C bis 191°C | Konfigurierbares Datenformat; spezifizierte Umgebungsgrenzen beachten |
| Digitale Schnittstelle | I2C/SMBus, bis 2,5 MHz | Zweidraht-Schnittstelle |
| 7-Bit-SMBus-Adresse | 0x49 | Für TMP451HQDQFRQ1 |
| Betriebsstrom | 27 µA typ.; 40 µA max. | Bei 0,0625 Wandlungen pro Sekunde |
| Abschaltstrom | 3 µA typ.; 8 µA max. | Serieller Bus inaktiv |
| Gehäuse | 8-poliges WSON (DQF) | 2,00 mm x 2,00 mm, 0,5 mm Raster, maximal 0,8 mm hoch |
| Verpackung | Große Tape-and-Reel-Rolle, 3000 Stück | Bestellsuffix R |
| Bauteilkennzeichnung | 1RUG | Gehäuseoptionen im Datenblattanhang |
| Qualifikation | AEC-Q100 Grade 1 | Automotive-Einstufung |
| Feuchtigkeitsempfindlichkeit | MSL 1, 260°C unbegrenzt | Level-1-260C-UNLIM |
Die Werte stammen aus dem offiziellen TI-Datenblatt TMP451-Q1 und dem Anhang zur konkreten Bestellnummer. Vor der Designfreigabe ist die aktuelle Revision zu prüfen. Offizielles TI-Datenblatt öffnen
Gehäuseinformationen

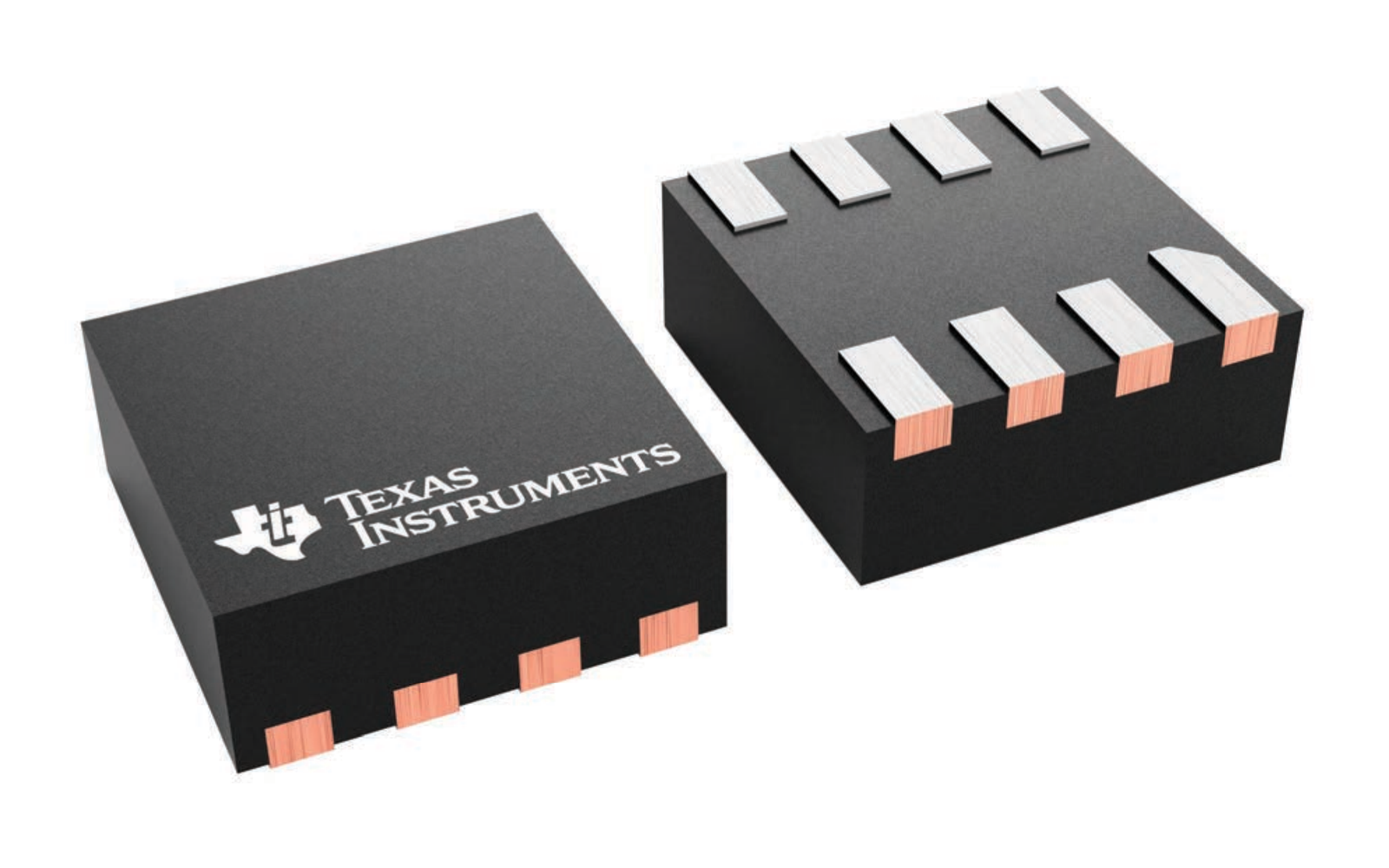

Die konkrete Bestellnummer verwendet das 8-polige DQF-WSON-Gehäuse. TI spezifiziert 2,00 mm x 2,00 mm Gehäusegröße, 0,5 mm Raster und maximal 0,8 mm Höhe. Die Abbildung zeigt die offizielle DQF-Gehäusefamilie aus dem Herstellerdatenblatt.
Pinbelegung

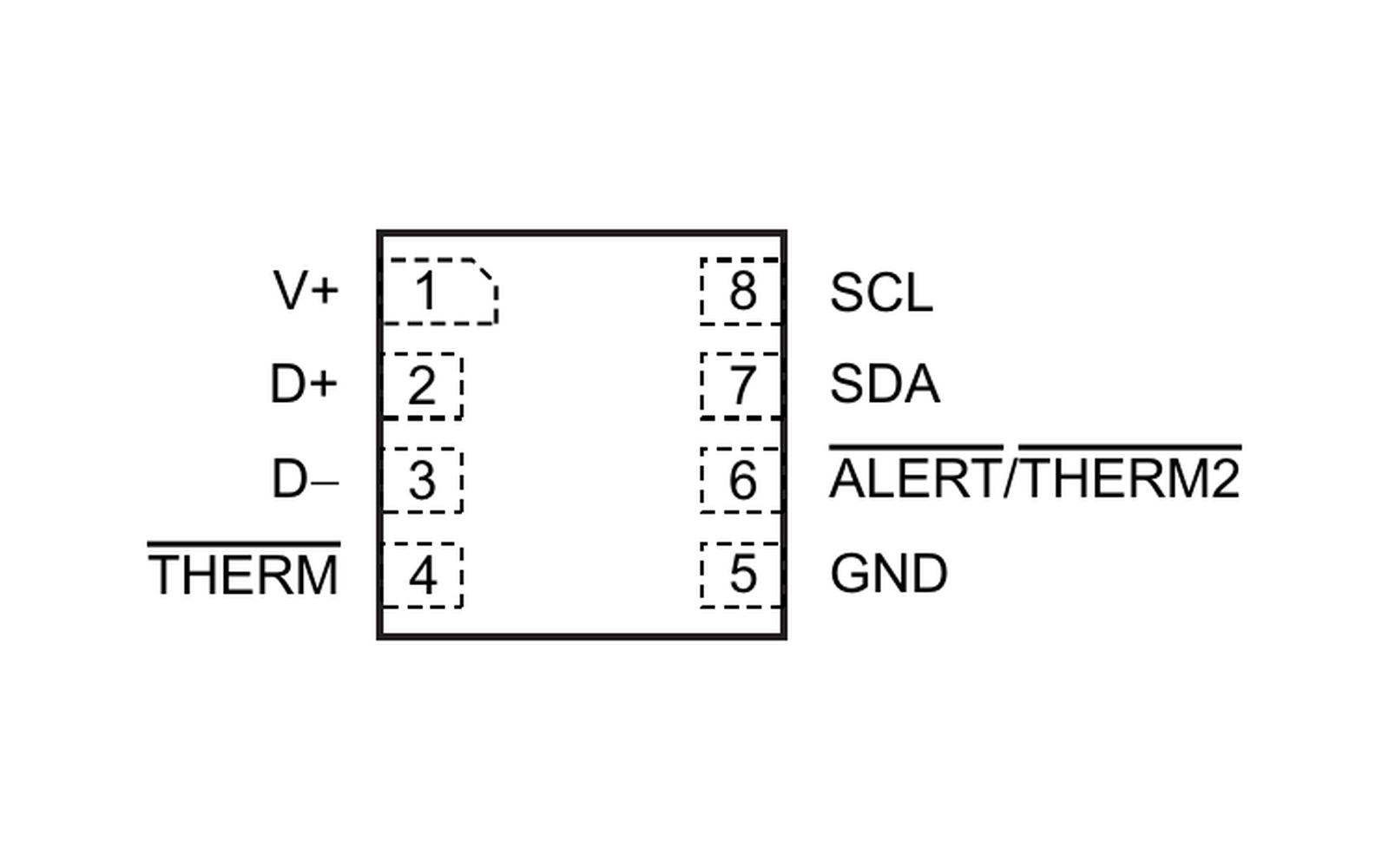

In der DQF-Draufsicht ist Pin 1 V+, Pin 2 D+, Pin 3 D-, Pin 4 THERM, Pin 5 GND, Pin 6 ALERT/THERM2, Pin 7 SDA und Pin 8 SCL. Bei der Leiterplattenentwicklung sind die Pin-1-Markierung und das offizielle Landmuster zu beachten.
Adress- und Gehäusevarianten
Die folgenden DQF-Bestellnummern gehören zur TMP451-Q1-Familie, besitzen jedoch unterschiedliche werkseitig programmierte SMBus-Adressen. Sie sind keine automatischen Ersatztypen; Firmware-Adresse, Gehäuse, Qualifikation und Systemanforderungen müssen geprüft werden.
| Bestellnummer | 7-Bit-Adresse | Gehäuse | Auswahlhinweis |
|---|---|---|---|
| TMP451HQDQFRQ1 | 0x49 | WSON DQF, 8 Pins | Zielbauteil dieser Seite |
| TMP451AQDQFRQ1 | 0x4C | WSON DQF, 8 Pins | Andere SMBus-Adresse; Firmware prüfen |
| TMP451JQDQFRQ1 | 0x4E | WSON DQF, 8 Pins | Andere SMBus-Adresse; Firmware prüfen |
Herstellerinformationen
Texas Instruments ist ein Halbleiterhersteller für Automotive-, Industrie-, Kommunikations-, persönliche Elektronik- und Embedded-Anwendungen. Für Grenzwerte, Registerverhalten, Gehäuse- und Qualifikationsdaten des TMP451HQDQFRQ1 sind die aktuelle TI-Produktseite und das offizielle Datenblatt maßgeblich.
Anwendungen
Häufig gestellte Fragen
Welche SMBus-Adresse hat der TMP451HQDQFRQ1?
Die H-Variante im DQF-Gehäuse verwendet die 7-Bit-SMBus-Adresse 0x49. Die DQF-Varianten A und J verwenden 0x4C beziehungsweise 0x4E.
Welchen Versorgungsspannungsbereich und welche Auflösung unterstützt der Baustein?
Der spezifizierte Versorgungs- und Logikspannungsbereich beträgt 1,7 V bis 3,6 V. Beide Kanäle liefern 12-Bit-Daten mit 0,0625°C Auflösung.
Was kann an den externen Temperaturkanal angeschlossen werden?
Geeignet sind diskrete NPN- oder PNP-Transistoren sowie integrierte Temperaturtransistoren oder Dioden in Prozessoren, MCUs, FPGAs oder ASICs. Die externe Beschaltung muss den Vorgaben des TI-Datenblatts entsprechen.
Welches Gehäuse und welche Automotive-Qualifikation gelten?
TMP451HQDQFRQ1 wird im 8-poligen WSON-DQF-Gehäuse mit 2,00 mm x 2,00 mm geliefert. Der Baustein ist nach AEC-Q100 Grade 1 für -40°C bis 125°C Umgebungstemperatur qualifiziert.
Technischer Hinweis
Die technischen Werte auf dieser Seite sind aus dem offiziellen Datenblatt und dem Gehäuseanhang von Texas Instruments zusammengefasst. Herstellerunterlagen können geändert werden; für die endgültige Auswahl und Verifikation ist die aktuelle Fassung maßgeblich.
Familienvarianten können sich durch SMBus-Adresse oder Gehäuseoption unterscheiden. Ähnliche Bezeichnungen bedeuten keine direkte Austauschbarkeit. Elektrische, mechanische, Firmware-, thermische und qualifikationsbezogene Anforderungen sind vor einem Austausch zu prüfen.
TMP451HQDQFRQ1 Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Texas Instruments
- Serie:
- TMP451-Q1
- Verpackung/Gehäuse:
- 8-WSON (DQF)
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Sensortyp:
- Digital, Local/Remote
- Temperaturerfassung – lokal:
- -40°C to 125°C
- Ausgabetyp:
- I2C/SMBus
- Spannung - Versorgung:
- 1.7V to 3.6V
- Auflösung:
- 12 bit (0.0625°C)
- Funktionen:
- One-Shot, ALERT/THERM, Programmable Limits, Digital Filter, Shutdown Mode
- Genauigkeit – höchste (niedrigste):
- ±1°C (±2°C)
- Temperaturerfassung – Remote:
- -64°C to 191°C
- Testbedingung:
- 0°C to 70°C (-40°C to 125°C)
- Betriebstemperatur:
- -40°C to 125°C (TA)
- Montageart:
- Surface Mount
- Lieferant Gerätepaket:
- 8-WSON (2 x 2 mm, DQF)
- Klasse:
- Automotive
- Qualifizierung:
- AEC-Q100 Grade 1
- Kategorie:
- Analoger und digitaler Ausgang
