DS90LV011ATMFX/NOPB ist ein einkanaliger LVDS-Differenzialtreiber von TI, der einen TTL-Eingang in ein differentielles Niederspannungs-Ausgangspaar umsetzt. Er arbeitet mit 3,0 V bis 3,6 V, unterstützt Datenraten über 400 Mbps und nutzt das kompakte 5-polige SOT-23-Gehäuse (DBV) für platzkritische Kommunikationsverbindungen.

Der Strommodus-Ausgang liefert einen typischen Differenzhub von 350 mV und begrenzt dabei Leistungsaufnahme und elektromagnetische Abstrahlung. TI spezifiziert einen typischen differentiellen Versatz von 100 ps, maximal 700 ps sowie eine maximale Laufzeit von 1,5 ns. Die typische Verlustleistung beträgt 23 mW bei 3,3 V; der Betriebstemperaturbereich reicht von -40°C bis 85°C.

Für eine robuste Leiterplattenumsetzung werden die Differenzleitungen längengleich geführt, der 100-Ω-Abschluss am Empfänger platziert und VDD und GND auf kurzem Weg lokal entkoppelt. Vor der Bestückung ist die DBV-Ausrichtung zu prüfen; OUT+ und OUT- werden als impedanzkontrolliertes Differenzpaar geführt. Zeitverhalten und Signalintegrität sind mit dem realen Kabel, Steckverbinder, Empfänger und Temperaturbereich zu validieren.

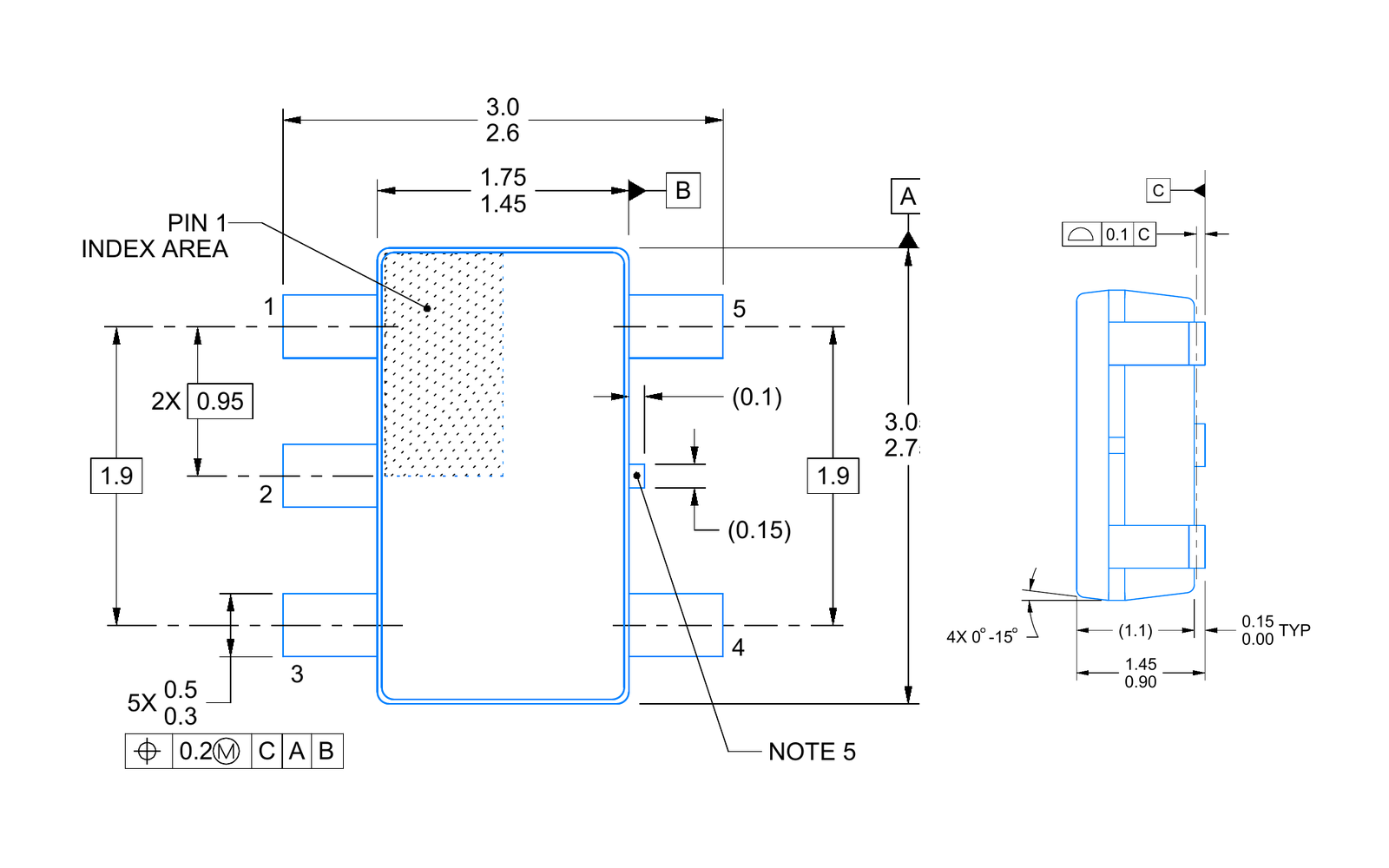

DS90LV011ATMFX/NOPB verwendet das 5-polige SOT-23-Gehäuse (DBV). Die offizielle Konturzeichnung DBV0005A definiert die maßgeblichen Abmessungen und die Markierung von Pin 1 für die Prüfung von Lötfläche und Bestückung.

Für die Leiterplattenfreigabe sind das offizielle Lötflächenmuster und die aktuellen Angaben zur Bestellnummer zu verwenden. Eine ähnliche fünfpolige Kontur belegt weder die Gleichheit von Lötfläche, Lieferform, Oberfläche noch Umwelteigenschaften.

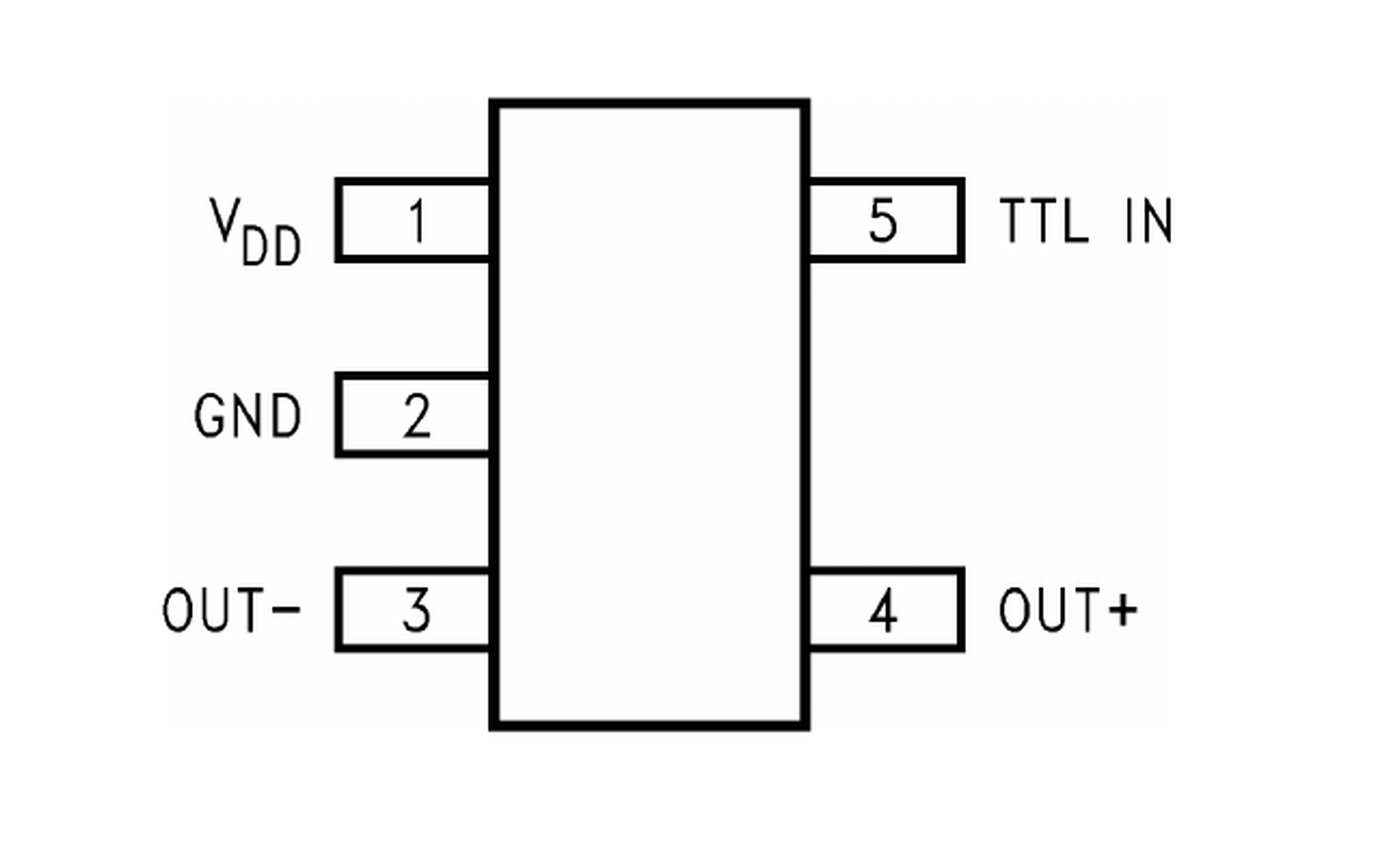

Die offizielle Draufsicht ordnet VDD, GND, OUT-, OUT+ und TTL IN zu. Vor der Bestückung ist die Orientierung von Pin 1 zu prüfen; die differentielle Ausgangsführung bleibt symmetrisch.

• 1 - VDD: Positiver 3,3-V-Versorgungseingang.
• 2 - GND: Massebezug.
• 3 - OUT-: Invertierender LVDS-Ausgang.
• 4 - OUT+: Nichtinvertierender LVDS-Ausgang.
• 5 - TTL IN: Unsymmetrischer Logikeingang.

Kompatibilitätsanforderung: Verwandte Bestellnummern benötigen eine dokumentierte Kompatibilitätsprüfung; der gemeinsame Familienname belegt keine direkte Austauschbarkeit.

TI dokumentiert DS90LV011ATMFX/NOPB als bestellbares Mitglied der einkanaligen LVDS-Treiberfamilie DS90LV011A.

Die aktuelle TI-Produktseite, das Datenblatt, der Qualitätsbericht und die Angaben zur exakten Bestellnummer sind die maßgeblichen Quellen für elektrische Grenzwerte, Gehäusedetails, Qualifikation und Lebenszyklusprüfung.
