Microchip Technology MCP602T-I/SN
- Teilenummer:
- MCP602T-I/SN
- Hersteller:
- Microchip Technology
- Verpackung:
- 8-SOIC (0.154", 3.90mm Width)
- Datenblatt:
-
MCP602T-I/SN.pdf
- Beschreibung:
- IC CMOS 2 CIRCUIT 8SOIC
- Menge:
Stückpreis:$0.342200
Gesamtpreis:$0.342200
- Zahlung:
- Versand:
Inventar:9,900
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 9,900 PCS
| Menge | Stückpreis | Gesamtpreis |
| 1+ | $0.342200 | $0.342200 |
| 3300+ | $0.244400 | $806.520000 |
Sie können auch eine Anfrage für MCP602T-I/SN stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
MCP602T-I/SN - Microchip Einkanaliger rauscharmer Rail-to-Rail Operationsverstaerker (SOIC-8)
MCP602T-I/SN ist ein einkanaliger rauscharmer Operationsverstaerker von Microchip Technology, mit Rail-to-Rail-Ein- und Ausgang (RRIO), 2.7V~5.5V Einzelstromversorgung, typischer Eingangsrauschspannungsdichte von nur 6.5nV/√Hz, ausgangsstabil bei Einheitsverstaerkung, im SOIC-8-Gehaeuse, ausgelegt fuer Praezisionssignalaufbereitung und Sensor-Schnittstellen.
Produkteinfuehrung
MCP602T-I/SN ist ein Mitglied der MCP6xx-Praezisions-Operationsverstaerkerfamilie von Microchip. Das Geraet verwendet eine CMOS-Eingangsstufe mit echtem Rail-to-Rail-Eingangs-Gleichtaktbereich (VSS-0.3V bis VDD+0.3V) und Rail-to-Rail-Ausgangsbereich (bis auf 10mV der Rails bei 1mA Last). Betriebsspannungsbereich 2.7V bis 5.5V, voll kompatibel mit 3.3V- und 5V-Logiksystemen.
Kernvorteile sind die extrem niedrige Eingangsrauschspannungsdichte (6.5nV/√Hz bei 1kHz) und der ultra-niedrige Eingangs-Bias-Strom (typ. 1pA), was ihn ideal fuer Hochimpedanz-Sensor-Schnittstellen wie Thermoelement-Verstaerker, Photodioden-Vorverstaerker und Wheatstone-Brücken-Verstaerker macht. Mit 7MHz Einheitsverstaerkungs-Bandbreite und 2.5V/μs Slew-Rate unterstützt er Audiosignalverarbeitung.
Das SOIC-8-Gehäuse (auch in SOIC-14 und MSOP/TSSOP erhaeltlich) ist stiftkompatibel mit branchenueblichen Op-Amp-Pinbelegungen und erleichtert den Austausch gegen Präzisions-Op-Amps anderer Hersteller.
Technische Experteneinblicke
Welche Designvorteile bietet der MCP602T-I/SN in Praezisions-Sensor-Schnittstellenschaltungen?
- Ultra-niedriges Eingangsrauschen — kritisch fuer Hochimpedanz-Sensoren: Hochimpedanzquellen wie Thermoelemente, Dehnungsmessstreifen und elektrochemische Sensoren sind stark anfällig fuer Op-Amp-Eingangsrauschen. Der MCP602T-I/SN mit 6.5nV/√Hz bei 1kHz ist weit niedriger als die meisten Op-Amps seiner Preisklasse. Zusammen mit 1pA Bias-Strom dominiert das Thermische Rauschen einer 100kΩ-Quelle (ca. 4nV/√Hz) das Rauschbudget — das volle Dynamikvermoegen des Sensors bleibt erhalten
- Rail-to-Rail-Ein/Ausgang eliminiert Signaltotbereiche: Konventionelle Op-Amps begrenzen den Gleichtaktbereich auf ca. 1V von den Rails. Der MCP602T-I/SN akzeptiert Signale vom negativen bis zum positiven Rail; der RRIO-Ausgang schwingt bis auf 10mV an die Rails — maximiert die Nutzung des ADC-Dynamikbereichs
- Einheitsverstärkungsstabil mit Class-A-Ausgangsstufe: Durch interne Kompensationskondensatoren und eine Class-A-Ausgangsstufe ist der MCP602T-I/SN bei Einheitsverstärkung stabil — keine externen Kompensationskondensatoren noetig, keine Übergangsverzerrungen
Kernvorteile
Bei 1kHz, erhält das volle Dynamikvermoegen von Hochimpedanz-Sensoren wie Thermoelementen und Brückensensoren.
Eingangsbereich ueber alle Versorgungsrails; Ausgang bis auf 10mV der Rails, maximiert ADC-Dynamik.
Unterstützt Megaohm-Quellen ohne zusaetzliche Puffer-Schaltung, reduziert BOM-Kosten.
7MHz GBP, 2.5V/μs Slew Rate, einheitsverstaerkungsstabil, Class-A-Ausgangsstufe.
Detaillierte Spezifikationen
| Parameter | Wert | Bedingungen / Hinweise |
|---|---|---|
| Kanaele | 1 | Einkanaliger Op-Amp |
| Hersteller | Microchip Technology | USA |
| Versorgungsspannung VDD | 2.7V ~ 5.5V | Einzelstromversorgung |
| Eingangsrauschspannungsdichte | 6.5nV/√Hz | @ 1kHz, typisch |
| Eingangs-Bias-Strom | 1pA | Typisch, 25C |
| Eingangs-Offsetspannung | 0.5mV | Typisch, max 2mV |
| Gleichtakteingangsbereich | VSS-0.3V ~ VDD+0.3V | Rail-to-Rail-Eingang |
| Ausgangsspannungshub | VSS+10mV ~ VDD-10mV | @ RL=1mA, RRIO |
| Leerlaufverstärkung | 110dB | Typisch |
| Einheitsverstärkungs-Bandbreite | 7MHz | Typisch |
| Slew Rate | 2.5V/μs | Typisch |
| Ruhestrom | 0.85mA | Typisch, pro Kanal |
| Gehäuse | SOIC-8 | 3.9mm x 4.9mm, 1.27mm Raster |
| Betriebstemperatur | -40°C ~ +85°C | Industriequalität |
Hinweis: Detaillierte elektrische Parameter finden Sie im offiziellen MCP602-Datenblatt. Ingenieure müssen alle Parameter vor der endgültigen Entwicklung überprüfen.
Gehäuseinformationen

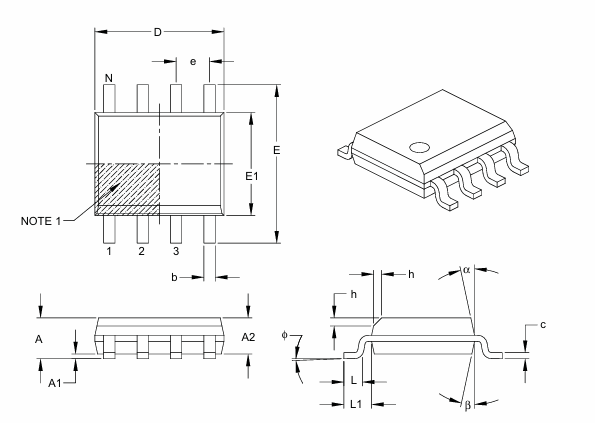

MCP602T-I/SN verwendet das SOIC-8-Gehäuse (Small Outline Integrated Circuit, 8-polig), 3.9mm x 4.9mm mit 1.27mm Pin-Raster, vollständig kompatibel mit SMT-Standardprozessen. SOIC-8 ist eines der häufigsten Op-Amp-Gehäuse mit stiftkompatiblen Branchenstandard-Pinbelegungen.
Die 8 Pins umfassen: 2 Eingangspins (IN+, IN-), 1 Ausgangspin, 2 Stromversorgungspins (VDD, VSS/Masse), 3 NC-Pins (nicht angeschlossen). Die Gullwing-Anschlüsse gewährleisten hohe Lötzuverlässigkeit und eignen sich für automatische optische Inspektion (AOI).
Pinbelegung (SOIC-8)
MCP602T-I/SN SOIC-8 Pinbelegung ( Draufsicht, Zählung gegen den Uhrzeigersinn von der Kerbe):
- Pin 1 - NC: Intern nicht angeschlossen. Kann offen oder geerdet bleiben.
- Pin 2 - IN+ (nichtinvertierender Eingang): Eingangsimpedanz >10^13 Ohm; Bias-Strom ~1pA.
- Pin 3 - IN- (invertierender Eingang): Bias-Strom ebenfalls ~1pA.
- Pin 4 - VSS (negative Versorgung/Masse): Bei Einzelstromversorgung an Masse (0V) anschließen.
- Pin 5 - NC: Intern nicht angeschlossen, offen lassen.
- Pin 6 - OUTPUT (Ausgang): RRIO-Ausgang, kann >1mA Last treiben.
- Pin 7 - VDD (positive Versorgung): 2.7V bis 5.5V. 0.1μF Entkopplungskondensator nahe diesem Pin anschließen.
- Pin 8 - NC: Intern nicht angeschlossen, offen lassen.
Äquivalente / Alternativen
Die folgenden Alternativen dienen nur als Referenz. Bitte vor Auswahl Spannung, Bandbreite, Rauschen und Gehäusekompatibilität prüfen.
| Typ | Marke | Typ | Gehäuse | Kernmerkmal |
|---|---|---|---|---|
| MCP6001RT-I/OT | Microchip | Mono / Niedrigleistung / RRIO | SOT-23-5 | 1.8V~6V, 1MHz GBP, geringster Stromverbrauch |
| MCP6231T-E/SN | Microchip | Mono / Mittelgeschwindigkeit / RRIO | SOIC-8 | 1.8V~6V, 500kHz GBP, ideal für Batteriebetrieb |
| MCP6273T-E/SN | Microchip | Mono / Hochgeschwindigkeit / RRIO | SOIC-8 | 2V~6V, 15MHz GBP, SR=10V/μs, Hochgeschwindigkeit |
| TLV272IP | TI | Dual / RRIO / 3.3V/5V | PDIP-8 | Dual, 2.7V~16V, 3MHz GBP, andere Pinbelegung |
| OPA2340EA | TI | Mono / Präzision / RRIO | SOIC-8 | 2.5V~5.5V, 5.5MHz GBP, Vos=0.5mV |
| LM324DR | TI | Quad / Universell / Non-RRO | SOIC-14 | Quad, 3V~32V, 1MHz GBP, niedrigste Kosten |
| MAX4420EUA | Maxim | Mono / Hochgeschwindigkeit / Non-RRO | MSOP-8 | Mono, 4.5V~15V, 20MHz GBP, SR=20V/μs |
Auswahlhinweise: MCP602T-I/SN eignet sich hervorragend für Präzisions-Sensor-Schnittstellen mit Ultra-niedrigem Rauschen und RRIO. Für höhere Bandbreite und Slew Rate (>100kHz): MCP6273 (15MHz, 10V/μs). Für sehr niedrigen Stromverbrauch (Batterie): MCP6001 (50μA).
Herstellerinformationen
Microchip Technology Inc. (NASDAQ: MCHP), Hauptsitz in Chandler, Arizona, USA, ist ein weltweit führender Lieferant von Mikrocontrollern, analogen Halbleitern und Flash-IP-Lösungen. Microchips Operationsverstärker-Portfolio (MCP6xx-Serie) deckt alles von universellen bis zu Präzisions-Instrumentenverstärkern ab.
MCP602 gehört zu Microchips Präzisions-Op-Amp-Familie, positioniert zwischen universellen Op-Amps (MCP6001/2/4-Serie) und High-End-Instrumentenverstärkern. Sein Kerndifferentiator ist die Kombination aus niedrigem Rauschen (6.5nV/√Hz) mit RRIO, mit mehreren Gehäuseoptionen (SOIC-8, SOT-23-5, MSOP-8) und branchenüblichen Pinbelegungen.
Anwendungsbereiche
Häufig gestellte Fragen
Wofür wird MCP602T-I_SN verwendet?
MCP602T-I_SN wird gemäß Funktion und Grenzwerten im Herstellerdatenblatt in elektronischen Designs eingesetzt.
Kann MCP602T-I_SN direkt ersetzt werden?
Nur nach Prüfung von Gehäuse, Pinbelegung, elektrischen Grenzwerten und Schaltungs- oder Softwarekompatibilität.
Wo sollten endgültige Parameter geprüft werden?
Nutzen Sie das offizielle Herstellerdatenblatt und die aktuelle Bestelldokumentation.
Haftungsausschluss
Informationsgenauigkeit: Die technischen Daten basieren auf dem offiziellen MCP602-Datenblatt. Wir bemühen uns um Genauigkeit, aber Daten können ohne Vorankündigung geändert werden. Ingenieure sollten alle Parameter vor der endgültigen Entwicklung überprüfen.
Authentizitätsgarantie: Wir garantieren, dass alle Produkte Originale sind mit vollständiger Rückverfolgbarkeit.
Technischer Support: Kostenlose technische Beratung vor und nach dem Kauf verfügbar.
Anwendungshinweise: Diese Produktseite dient nur als Referenz.
