Die MAX6012-MAX6050-Familie von Maxim Integrated (jetzt Teil von Analog Devices) umfasst Präzisions-Serien-Spannungsreferenzen im SOT23-3-Gehäuse – der höhergenauige Begleiter zu Maxims Allzweck-SOT23-Referenzen. Sie verwenden Krümmungskorrektur und lasergetrimmte Dünnschichtwiderstände, um eine enge Anfangstoleranz und einen niedrigen Temperaturkoeffizienten zu erreichen. Der MAX6025 ist die 2.500 V-Variante – eine natürliche ADC/DAC-Vollskalenreferenz – und das Suffix „A" in MAX6025AEUR+T bezeichnet die Klasse mit 0,2 % Anfangsgenauigkeit und 15 ppm/°C.

Es handelt sich um eine Serien-Referenz, keine Shunt-Referenz: Wie ein präziser Mikroleistungsregler zieht sie nur den Strom, den die Last benötigt, sodass der Versorgungsstrom nahezu unabhängig von der Eingangsspannung ist und kein Ballastwiderstand verschwendet wird. Der Ruhestrom beträgt maximal 35 µA mit einer Versorgungsstromvariation von 0,8 µA/V – aber anders als ein 45 µA-Allzweckteil kann der MAX6025 bis zu ±500 µA sowohl liefern als auch senken, sodass er den Referenzknoten auch bei einer Last festhalten kann, die Strom in beide Richtungen treibt.

Die Präzision wird durch einfache Anwendung ergänzt. Die Referenz ist stabil mit jeder kapazitiven Last von 0 bis 2,2 nF – kein Ausgangskondensator ist erforderlich, und keiner in diesem Bereich stört sie. Der Dropout beträgt 100 mV bei einer 500 µA-Last, die Laststabilisierung 0,12 µV/µA und das Ausgangsrauschen 8 µV/√Hz. Der Einschaltvorgang settelt innerhalb von 0,1 % in 30 µs bis 220 µs, und das Bauelement arbeitet von 2,7 V bis 12,6 V Eingangsspannung über -40 °C bis +85 °C – alles im dreipoligen SOT23-3.

Hinweis: Die Werte entstammen dem Maxim MAX6012-MAX6050-Datenblatt. Alle Parameter sind vor der Designfestlegung anhand der aktuellen offiziellen Dokumentation zu bestätigen.

MAX6025AEUR+T wird im SOT23-3-Gehäuse (3-poliges Kleinstgehäuse, Umriss 21-0051) geliefert – der winzige dreipolige Körper, der eine Präzisionsreferenz in die anvisierten Handgerät- und Batteriedesigns integriert. Mit nur drei Anschlüssen (IN, OUT, GND) ist das Layout einfach: die OUT-Leitung kurz zum Referenzanschluss des angesteuerten Wandlers halten, IN entkoppeln und einen eventuellen 0-2,2 nF-Ausgangskondesator nah am Pin platzieren. Die Maßzeichnung unten zeigt alle mechanischen Details.

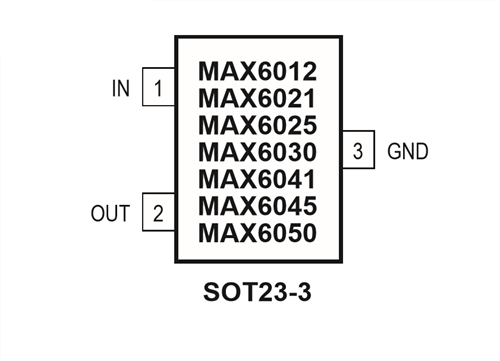

Das SOT23-3-Gehäuse hat drei Anschlüsse – Eingang, Ausgang und Masse (gemäß MAX6012-MAX6050-Datenblatt):

• Pin 1 - IN: Versorgungseingang; 2,7 V bis 12,6 V. Gegen GND entkoppeln.
• Pin 2 - OUT: Referenzausgang, 2.500 V; liefert und senkt ±500 µA. Stabil mit 0-2,2 nF.
• Pin 3 - GND: Masse.

Die nächstliegenden Optionen sind weitere SOT23-3-Serien-Referenzen nach Ausgangsspannung. Der MAX6025 gehört zur Präzisionsklasse (0,2 %/15 ppm); die nachfolgenden MAX6001-MAX6005 sind die Allzweck-Varianten (1 %/100 ppm) im gleichen Gehäuse und mit gleicher Pinbelegung.

Auswahlhinweise: Den MAX6025A für eine präzise 2,5 V-Referenz wählen (0,2 %/15 ppm); innerhalb der gleichen Präzisionsfamilie MAX6012-MAX6050 sind weitere Spannungen (1,247 V bis 5,000 V) erhältlich. Sind 1 %/100 ppm ausreichend, liefert der MAX6002 die gleichen 2,5 V in der kostengünstigeren Klasse, wobei MAX6001/6003/6004/6005 andere Spannungen abdecken.

Maxim Integrated, jetzt Teil von Analog Devices, Inc. (ADI), entwickelte die MAX6012-MAX6050, um Präzisionsreferenz-Leistung – Krümmungskorrektur, lasergetrimmte Dünnschichtwiderstände, 0,2 % Genauigkeit und 15 ppm/°C – in die platzbeschränkte und stromsparende Welt des SOT23-3 zu bringen.

ADI pflegt das Datenblatt, die Genauigkeits- und Temperaturkoeffizient-Klassen sowie die Stabilitäts- und Einschalthinweise für die Familie – die Dokumentation, die einen dreipoligen SOT23 zu einer Präzisions-ADC/DAC-Referenz für Handgerät- und Industriedesigns macht.
