Der MAX4002EUA+T gehoert zu Maxims MAX4000/MAX4001/MAX4002-Familie kostenguenstiger, stromsparender logarithmischer Verstaerker, die zur Steuerung von HF-Leistungsverstaerkern (PAs) im Bereich von 0,1GHz bis 2,5GHz entwickelt wurden. Der 45dB grosse logarithmische Dynamikbereich macht die Familie fuer eine Vielzahl von Funkanwendungen nuetzlich, von der PA-Steuerung in Mobilfunkgeraeten bis zur Sendeleistungsmessung und RSSI.

Der MAX4002 deckt einen Eingangsbereich von -43dBV bis +2dBV ab (-30dBm bis +15dBm bei 50Ω) und ist das leistungsstaerkste Mitglied der Familie. Im Controller-Modus vergleicht der Baustein den erfassten HF-Pegel an RFIN mit einem DAC-gesteuerten SET-Wert und treibt OUT auf den Verstaerkungssteuerpin der PA, wodurch eine praezise Sendeleistungs-Regelschleife geschlossen wird. Ein Kondensator an CLPF legt die Schleifenbandbreite fest.

Mit Betrieb an einer einzigen 2,7V bis 5,5V-Versorgung bei nur 17mW (3V typ.), einer schnellen 70ns-Reaktion auf einen 10dB-Sprung und einem stromsparenden 30µA Shutdown eignet sich der MAX4002 fuer batteriebetriebene Funkendgeraete. Er ist in einem 8-poligen µMAX-Gehaeuse (und 8-Bump-UCSP) erhaeltlich.

Hinweis: Vollstaendige elektrische Parameter finden Sie im offiziellen Maxim-Datenblatt MAX4000-MAX4002. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Entwurf.

Der MAX4002EUA+T wird in einem 8-poligen µMAX-Gehaeuse geliefert, gekennzeichnet durch das EUA-Suffix; fuer den kleinsten Footprint existiert auch eine 8-Bump-UCSP-Option. Das winzige µMAX eignet sich fuer HF-Frontends in Mobilgeraeten und Modulen.

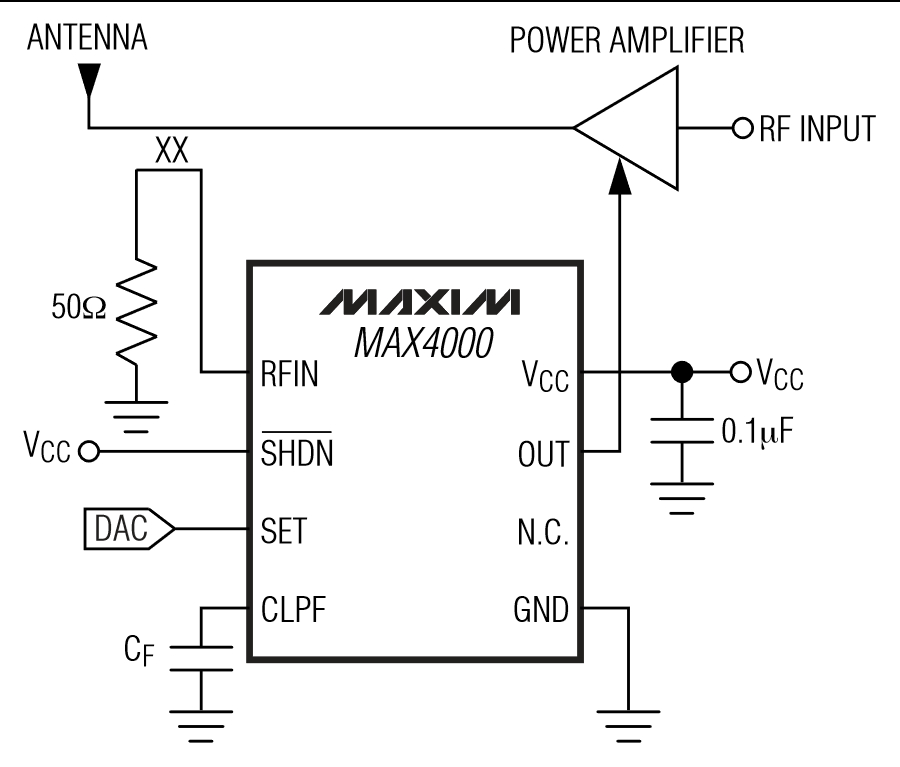

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Tape-and-Reel-Verpackung. Es gelten die standardmaessigen 8-poligen µMAX-Landemuster und Reflow-Profile; halten Sie die RFIN-Leiterbahn kurz und auf 50Ω angepasst, entkoppeln Sie VCC mit 0,1µF und platzieren Sie den CLPF-Kondensator nahe am Baustein. Die folgende Abbildung zeigt die Anwendungsschaltung im Controller-Modus.

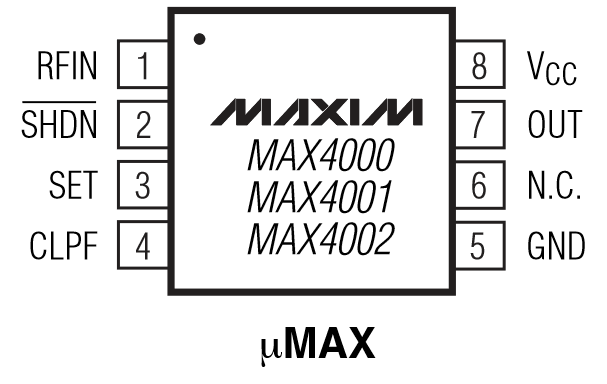

Der MAX4002 verwendet eine 8-polige µMAX-Pinbelegung (Draufsicht):

• Pin 1 - RFIN: HF-Eingang (ueber eine 50Ω-Anpassung ansteuern).
• Pin 2 - SHDN̅: Shutdown, aktiv-low; fuer den Normalbetrieb mit VCC verbinden.
• Pin 3 - SET: Sollwerteingang fuer den Controller-Modus-Betrieb (von einem DAC).
• Pin 4 - CLPF: Tiefpassfilter-Anschluss; Kondensator nach GND legt die Regelschleifenbandbreite fest.
• Pin 5 - GND: Masse.
• Pin 6 - N.C.: Kein Anschluss.
• Pin 7 - OUT: Ausgang zum PA-Verstaerkungssteuerpin (Detektor-/Controller-Ausgang).
• Pin 8 - VCC: Versorgung, 2,7V bis 5,5V.

Fuehren Sie fuer den Controller-Modus die ausgekoppelte HF in RFIN, den Leistungssollwert in SET, dimensionieren Sie den CLPF-Kondensator fuer die Schleife und verbinden Sie OUT mit dem PA-Verstaerkungssteuereingang. Bestaetigen Sie die genaue Pinbelegung anhand der untenstehenden Datenblatt-Abbildung vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Eingangsleistungsbereich, Frequenz und Gehaeuse vor einem Austausch.
