Analog Devices Inc./Maxim Integrated MAX3232EEUE+T
- Teilenummer:
- MAX3232EEUE+T
- Hersteller:
- Analog Devices Inc./Maxim Integrated
- Kategorie:
- Treiber, Empfänger, Transceiver
- Verpackung:
- 16-TSSOP (0.173", 4.40mm Width)
- Datenblatt:
-
MAX3232EEUE+T.pdf
- Beschreibung:
- IC TRANSCEIVER FULL 2/2 16TSSOP
- Menge:
Stückpreis:$0.000000
Gesamtpreis:$0.000000
- Zahlung:
- Versand:
Inventar:0
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 0 PCS
| Menge | Stückpreis | Gesamtpreis |
| 0+ | $0.000000 | $0.000000 |
Sie können auch eine Anfrage für MAX3232EEUE+T stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
MAX3232EEUE+T - Maxim ±15kV ESD-geschuetzter +3V bis +5,5V RS-232 Transceiver, 2-Tx/2-Rx (TSSOP-16)
Der MAX3232EEUE+T von Maxim Integrated (Analog Devices) ist eine Allzweck-TSSOP-Ausfuehrung des ±15kV ESD-geschuetzten MAX3232E RS-232 Transceivers - zwei Treiber, zwei Empfaenger, +3V bis +5,5V, ausgelegt fuer den vollen Industrietemperaturbereich von -40°C bis +85°C. Eine doppelte Ladungspumpe und 0,1µF-Kondensatoren erzeugen echtes RS-232 aus 3,3V, mit ±15kV ESD an den I/O.
Produkteinfuehrung
Der MAX3232EEUE+T ist eine Allzweck-Ausfuehrung im 16-poligen TSSOP des ±15kV ESD-geschuetzten MAX3232E RS-232 Transceivers von Maxim (Familie MAX3222E-MAX3241E). Mit zwei Treibern und zwei Empfaengern aus einer Versorgung von +3V bis +5,5V und vollem Betrieb von -40°C bis +85°C ist er das taegliche Arbeitspferd fuer Niederspannungs-Serienschnittstellen, die Industrietemperaturen vertragen muessen.
Eine doppelte Ladungspumpe erzeugt RS-232-Leitungspegel aus 3,3V mit nur 0,1µF-Kondensatoren, und alle RS-232-Pins sind bis ±15kV Human Body Model ESD geschuetzt. Die Empfaenger besitzen einen 5kΩ-Eingangs-Pulldown und uebersetzen RS-232 in TTL/CMOS-Logik.
Pin-kompatibel ueber die MAX3232E-Gehaeuse hinweg passt der MAX3232EEUE in jedes MAX3232E TSSOP-Design und dient sauber als Zweitquelle gegenueber den ECUE/ECUP-Ausfuehrungen - nuetzlich, wo breite Verfuegbarkeit und ein Standard-TSSOP-Umriss wichtiger sind als die kleinste Grundflaeche.
Fachliche Experteneinschaetzung
Warum der MAX3232EEUE als Allzweck-Wahl?
- Industrietemperatur -40 bis +85°C: die E-Ausfuehrung deckt den vollen Industrietemperaturbereich ab, sodass dasselbe Bauteil sowohl Consumer- als auch Industrie-Serienschnittstellen bedient.
- ±15kV ESD, 3,3V RS-232: echtes RS-232 aus einer 3,3V-Schiene mit ±15kV HBM am Stecker - robust ohne externen Schutz.
- Drop-in TSSOP: das Standard-16-polige TSSOP und das gaengige MAX3232E-Pinout machen es austauschbar mit den anderen TSSOP-Bestelloptionen des MAX3232E.
Wichtigste Vorteile
Voller Industrietemperaturbereich im Standard-TSSOP-16.
±15kV HBM ESD an allen RS-232 I/O-Pins.
Echtes RS-232 aus 3,3V ueber doppelte Ladungspumpe; nur 0,1µF-Kondensatoren.
Zwei Tx + zwei Rx; gemeinsames MAX3232E-Pinout ueber SSOP/TSSOP/TQFN.
Technische Daten
| Parameter | Wert | Bedingung / Hinweise |
|---|---|---|
| Bauteiltyp | RS-232 Transceiver (2 Tx / 2 Rx), ESD-geschuetzt | Familie MAX3222E-MAX3241E |
| Hersteller | Maxim Integrated (Analog Devices) | |
| ESD-Schutz | ±15 kV HBM | RS-232 I/O-Pins |
| Versorgungsspannung | +3,0 V ~ +5,5 V | Einzelversorgung |
| Ladungspumpe | Integriert, doppelt | Erzeugt RS-232-Pegel aus 3,3V |
| Externe Kondensatoren | 0,1 µF | 4 Ladungspumpe + 1 VCC-Entkopplung |
| Treiber / Empfaenger | 2 / 2 | 5kΩ Empfaenger-Eingangs-Pulldown |
| Betriebstemperatur | -40°C ~ +85°C | Erweitert (E) |
| Gehaeuse | 16-poliges TSSOP (EUE) | "+" bleifrei; "T" Tape & Reel |
Hinweis: Siehe das offizielle Maxim-Datenblatt MAX3222E-MAX3241E fuer alle elektrischen Parameter. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Entwurf.
Gehaeuseinformationen
Der MAX3232EEUE+T wird in einem standardmaessigen 16-poligen TSSOP-Gehaeuse geliefert, gekennzeichnet durch den Zusatz EUE. Er teilt das identische MAX3232E-Pinout mit den SSOP- und TQFN-Versionen fuer einfache Zweitbeschaffung.
Der Zusatz "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und der Zusatz "T" die Tape-and-Reel-Verpackung. Es gelten die Standard-Landeflaechen und Reflow-Profile fuer 16-polige TSSOP; platzieren Sie die vier 0,1µF-Ladungspumpenkondensatoren und die VCC-Entkopplung nahe am Bauteil. Das Diagramm unten zeigt die typische Betriebsschaltung.

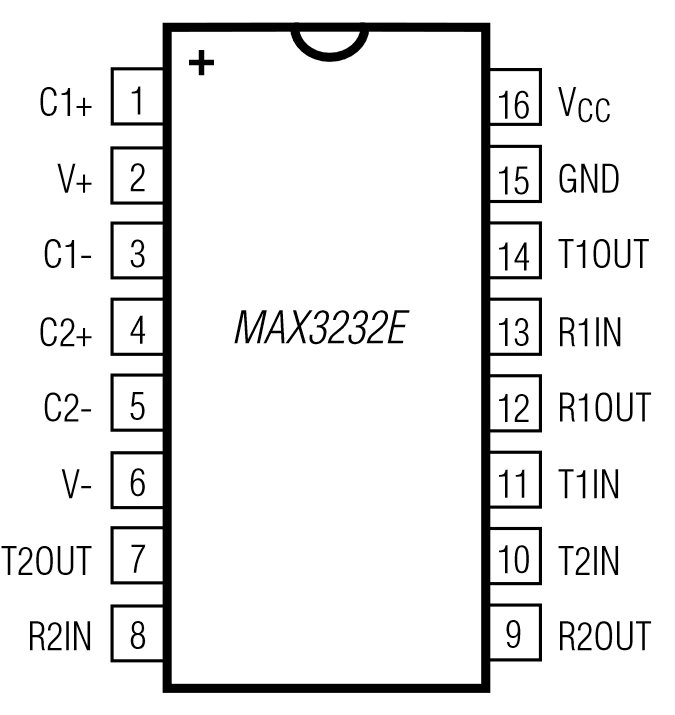

Pin-Konfiguration (TSSOP-16)
Der MAX3232E verwendet ein 16-poliges RS-232-Pinout (Draufsicht):
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse fuer Ladungspumpenkondensatoren.
- Pin 2 - V+ / Pin 6 - V-: Ladungspumpenausgaenge (+5,5V / -5,5V).
- Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS-Eingaenge der Treiber.
- Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232-Ausgaenge der Treiber (±15kV ESD).
- Pin 13 - R1IN / Pin 8 - R2IN: RS-232-Eingaenge der Empfaenger (±15kV ESD, 5kΩ Pulldown).
- Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS-Ausgaenge der Empfaenger.
- Pin 15 - GND / Pin 16 - VCC: Masse und Versorgung +3V bis +5,5V.
Schliessen Sie die vier 0,1µF-Kondensatoren an, fuehren Sie T_IN/R_OUT zum UART und die ESD-geschuetzten T_OUT/R_IN zum RS-232-Stecker. Bestaetigen Sie die genaue Pinbelegung anhand des Datenblattbildes unten vor dem Layout.
Alternative Bauteile
Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Gehaeuse, Kanalzahl und ESD vor einem Ersatz.
| Teilenummer | Marke | Typ | Gehaeuse | Hauptmerkmal |
|---|---|---|---|---|
| MAX3232ECUE+T | Maxim | ±15kV ESD RS-232 (2/2) | TSSOP-16 | Gleicher MAX3232E, TSSOP |
| MAX3232ECAE+T | Maxim | ±15kV ESD RS-232 (2/2) | SSOP-16 | Gleicher MAX3232E, SSOP |
| MAX3221CUE+T | Maxim | RS-232, 1-Tx/1-Rx, AutoShutdown | TSSOP-16 | Einkanalig, 1µA |
| MAX3243EAI+ | Maxim | RS-232, 3-Tx/5-Rx, AutoShutdown | SSOP-28 | Vollstaendige Serienschnittstelle, ±15kV ESD |
Herstellerinformationen
Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), bietet den ±15kV ESD MAX3232E in SSOP-, TSSOP- und TQFN-Gehaeusen und mehreren Bestelloptionen an. Der MAX3232EEUE ist die Allzweck-TSSOP-Ausfuehrung fuer Industrietemperatur.
Maxim/ADI stellt vollstaendige Datenblaetter, Applikationsschriften und Langzeitversorgung bereit, mit autorisierter Distribution und technischem Support in ganz China fuer Prototypen- und Volumenprogramme.
Anwendungsbereiche
Haeufig gestellte Fragen
Wofuer wird der MAX3232EEUE+T verwendet?
Er ist eine Allzweck-Ausfuehrung im TSSOP fuer Industrietemperatur des ±15kV ESD-geschuetzten +3V bis +5,5V MAX3232E RS-232 Transceivers (2-Tx/2-Rx), fuer taegliche 3V-Serienschnittstellen von -40°C bis +85°C.
Wie unterscheidet er sich vom MAX3232ECUE?
Beide sind 16-polige TSSOP MAX3232E-Bauteile mit derselben ±15kV-ESD-Schaltung, demselben Pinout und 0,1µF-Entwurf; es sind Bestelloptions-Varianten und sie sind pin-kompatibel.
Welche Kondensatoren und Versorgung benoetigt er?
Vier 0,1µF-Ladungspumpenkondensatoren plus eine 0,1µF-VCC-Entkopplung an einer einzelnen Versorgung von +3,0V bis +5,5V.
Welches Gehaeuse hat der MAX3232EEUE+T?
Ein standardmaessiges 16-poliges TSSOP (EUE); dasselbe MAX3232E-Pinout gibt es auch in SSOP und TQFN.
Haftungsausschluss
Genauigkeit der Informationen: Die technischen Daten auf dieser Seite basieren auf dem offiziellen Maxim-Datenblatt. Wir streben Genauigkeit und Vollstaendigkeit an, doch die Daten koennen sich ohne Vorankuendigung aendern. Pruefen Sie alle Parameter vor dem endgueltigen Entwurf.
Echtheitsgarantie der Produkte: Wir garantieren, dass alle verkauften Produkte echte Werksoriginale mit vollstaendiger Materialrueckverfolgbarkeit sind.
Technischer Support: Kostenlose technische Beratung ist sowohl vor als auch nach dem Kauf verfuegbar.
Anwendungshinweis: Diese Produktseite dient nur als Referenz. Die Eignung fuer bestimmte Anwendungen sollte von Entwicklungsingenieuren anhand der tatsaechlichen Systemanforderungen ueberprueft werden.
MAX3232EEUE+T Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Analog Devices Inc./Maxim Integrated
- Serie:
- -
- Verpackung/Gehäuse:
- 16-TSSOP (0.173", 4.40mm Width)
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Typ:
- Transceiver
- Protokoll:
- RS232
- Duplex:
- Full
- Empfängerhysterese:
- 500 mV
- Datenrate:
- 250kbps
- Spannung - Versorgung:
- 3V ~ 5.5V
- Betriebstemperatur:
- -40°C ~ 85°C
- Anzahl der Treiber/Empfänger:
- 2/2
- Klasse:
- -
- Qualifizierung:
- -
- Montageart:
- Surface Mount
- Lieferant Gerätepaket:
- 16-TSSOP
- Kategorie:
- Treiber, Empfänger, Transceiver
