Wie Leistungs- und Wärmelimits ein Edge-KI-Design prägen
Ein Edge-KI-Gerät wird oft vom Gehäuse begrenzt, bevor der Prozessor gewählt wird. Eingangsstrom, Wärmeabfuhr, erlaubte Oberflächentemperatur, Lüfterfrage, Steckverbinder und Befestigung bestimmen den Rahmen.
Ein schnelleres Modul kann auf dem Labortisch gut aussehen und im Produkt dennoch drosseln. Dann sinkt die Bildrate, die Versorgung wird warm, Sensoren driften oder Funkreserven gehen verloren.
Die Prüfung betrachtet Rechenmodul, Eingang, Reglerverluste, Kupfer, Wärmeverteiler, Gehäuse, Luftweg und Lastprofil als eine Grenze.
Zuerst das Gehäuse prüfen
Das Gehäuse formt das thermische Problem. Metallbox, Kunststoff-Gateway, Handgerät, Hutschienensteuerung und Außenknoten führen Wärme unterschiedlich ab.
Zu klären sind Volumen, Material, Oberflächentemperatur, Montagefläche, Kabelausgänge, Dichtung, Belüftung, Lüftererlaubnis, Staub und Wartung.
Ein Leistungstest ist nur dann aussagekräftig, wenn Verbrauch, Umgebung und Kühlweg dem Produkt ähneln.

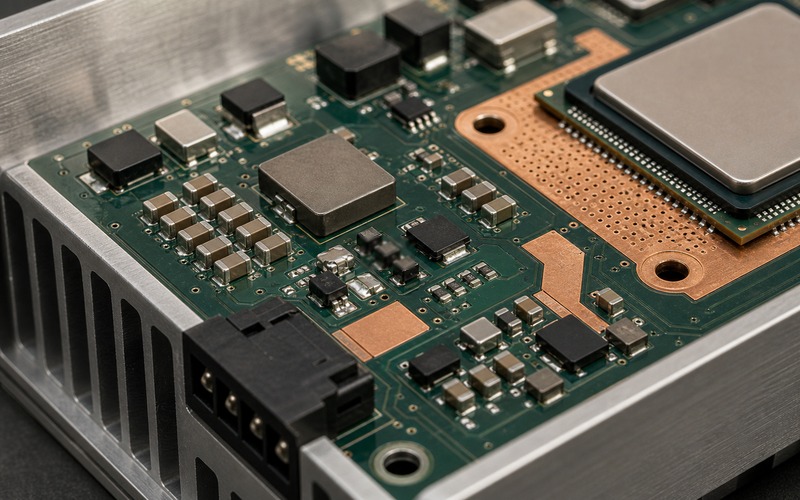

Ein Leistungsbudget mit Verlusten aufstellen
Das Leistungsbudget umfasst mehr als den Prozessor. Eingangsschutz, Regler, Speicher, Kamera, Anzeige, Funk, Sensoren und Hilfsschienen ziehen Strom. Jede Wandlung erzeugt Verlustwärme.
Betriebszustände werden getrennt betrachtet: Start, Leerlauf, Bildaufnahme, Inferenz, Aufzeichnung, Funkübertragung, Laden, Schlaf und Fehlerfall.
Spitzenlast und Dauerlast haben verschiedene Aufgaben. Die Spitze bestimmt Stromgrenzen und Übergänge, die Dauerlast bestimmt die Wärme.
Leistung vor der Rechenauswahl in Wärme übersetzen
Jedes Watt im Gehäuse wird zu Wärme, wenn es nicht als Nutzleistung abgeführt wird. Die Wärme entsteht im Rechenmodul, in Reglern, Speicher, Schnittstellen und Schutzteilen.
Die Auswahl sollte nach nachhaltiger Leistung gefiltert werden. Ein Modul mit höherer Spitze braucht unter Umständen größeren Kühlkörper, breiteres Kupfer, stärkere Versorgung oder besseren Gehäusekontakt.
Das Lastprofil verändert die Wärmekarte. Vision-Anwendungen erwärmen Sensor, Speicher und Beschleuniger gemeinsam; Gateways verbinden Funk, Inferenz und Speicherzugriffe.

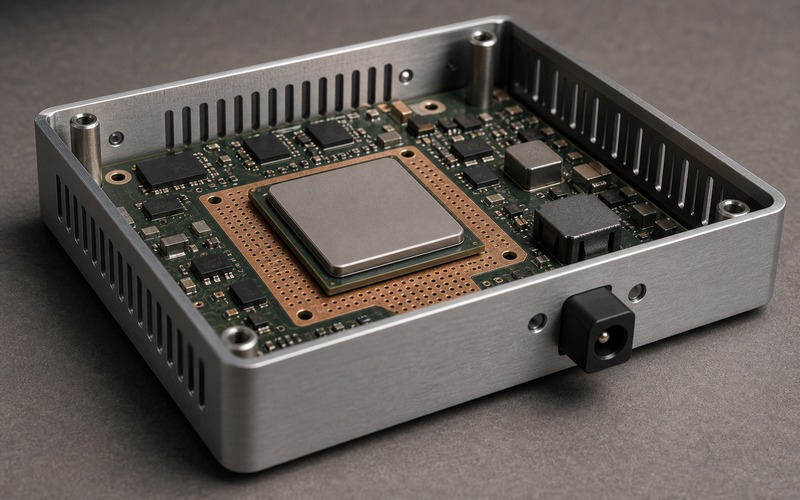

Wärmequellen mit einem Ausweg platzieren
Prozessor, Regler, Speicher und Funk dürfen nicht ohne Wärmepfad verteilt werden. Sie brauchen Kupfer, thermische Vias und einen Weg zu Metall oder Luft.
Ein Wärmeverteiler hilft nur mit Druck, Fläche und Ziel. Ohne Weg in Gehäuse oder Luft speichert er Wärme im Gerät.
Leistungsbauteile benötigen kurze Stromschleifen, Kupferfläche und Abstand zu wärmeempfindlichen Sensoren.
Kühlart früh festlegen
Passive Kühlung nutzt Kupfer, Wärmeverteiler, thermische Schnittstellen, Metallgehäuse und natürliche Konvektion. Sie passt zu geschlossenen Produkten, braucht aber Fläche und Reserve.
Aktive Luftführung schafft Reserve, bringt aber Geräusch, Staub, Leistungsaufnahme, Einlass- und Auslassgeometrie, Zuverlässigkeit und Servicefragen mit.
Gehäusekühlung leitet Wärme in Metallgehäuse, Schiene oder Montageplatte. Sie hängt von Ebenheit, Drehmoment, Schnittstelle und Einbauzustand ab.
Reserve für Nachbarbauteile lassen
Der Prozessor ist selten allein die Grenze. Speicher, Funk, Kamera, PMIC oder Abwärtsregler können früher warm werden.
Analoge und Sensorbereiche brauchen Abstand zu heißen Kupferflächen. Referenzen, Mikrofone, Drucksensoren und optische Pfade reagieren auf lokale Temperatur.
Bei Batteriegeräten kommen Ladestrom, Zelltemperatur, Reglerwirkungsgrad und Ruhestrom als Grenze hinzu.
Mit der finalen Last validieren
Die thermische Validierung nutzt die finale Last. Kamera, Modell, Funk, Speicher, Anzeige und Laden können gleichzeitig aktiv sein.
Leistung und Temperatur werden zusammen aufgezeichnet: Eingangsspannung, Eingangsstrom, Reglertemperatur, Rechenmodul, Leiterplatte, Gehäuseoberfläche und Leistungszustand.
Geprüft wird im finalen mechanischen Zustand mit Deckel, Schrauben, Kabeln, Antenne, Dichtung, Halter und Einbaulage.
Grenzen für Ersatzteile setzen
Ersatzteile brauchen eine Grenze für Leistung und Wärme. Regleralternativen müssen Effizienz, Wärmepfad, Kupferbedarf und Strombegrenzung erfüllen.
Pin-Kompatibilität bedeutet keine thermische Kompatibilität. Ein anderes Gehäuse, höhere Stromspitzen oder anderer Kühlbedarf können das Ergebnis verändern.
Für langlebige Produkte werden Leistungsfenster, Gehäuseoptionen, Kontakt zum Wärmeverteiler, Verlustgrenze, Netzteilbereich, Schnittstellenregel und Regelstrategie dokumentiert.
Checkliste für Edge-KI
Vor der Freigabe werden Gehäusematerial, Volumen, Belüftung, Oberfläche, Eingang, Schutz, Dauerleistung, Spitzenleistung, Reglerverluste, Kupfer, Vias, Wärmepfad, Last und Nachbarbauteile geprüft.
Danach wird das Produkt mit finaler Last getestet. Leistung und Temperatur laufen zusammen, Drosselung und Oberflächen werden beobachtet, mehrere Muster zeigen die Streuung.
Das Design ist bereit, wenn Recheneinheit, Strombaum und Gehäuse die zugesagte Last mit definierter Reserve halten.
