BMI270 für stromsparende Bewegungsfusion in Wearables
Der BMI270 integriert einen dreiachsigen 16-Bit-Beschleunigungssensor und ein dreiachsiges 16-Bit-Gyroskop in einem 14-Pin-LGA mit 2,5 x 3,0 x 0,83 mm. Bosch Sensortec richtet ihn auf Wearables und Hearables aus, bei denen Einbauraum, ereignisgesteuerter Betrieb und Energiebedarf gemeinsam betrachtet werden.
In einer Armbanduhr liegt der IMU oft neben Flexanschluss, Anzeige, Funkteil und stark wechselnden Digitallasten. Platinendehnung, Versorgungsstörungen, Interrupt-Latenz und Zeitfehler gelangen bis in die Lageberechnung. Eine stromsparende Bewegungsfusion beginnt deshalb bei Mechanik und Versorgung und reicht bis zur Softwareprüfung.
Der BMI270 liefert Beschleunigung, Winkelgeschwindigkeit, ein 2-KB-FIFO sowie eingebettete Funktionen für Schritte, Aktivität, Kontext und Gesten. Diese Funktionen sind kein allgemeiner Lagerechner. Quaternionen oder anwendungsspezifische Lagewerte erfordern weiterhin eine qualifizierte Fusionssoftware, eindeutige Koordinaten und eine Kalibrierung am realen Produkt.
Der kompakte IMU sitzt in einem steifen, ruhigen Bereich neben dem Flexanschluss; Abblock- und Interruptpfade bleiben kurz.
Inhaltsverzeichnis
Bewegungsergebnis und Energiebudget festlegen
Eingebettete Funktionen von der Lagefusion trennen
Exaktes LGA und Achsen verwenden
Dehnung am Flexanschluss beherrschen
Ruhige VDD- und VDDIO-Schienen aufbauen
Host-Schnittstelle und Initialisierung steuern
Interrupts und FIFO für weniger Host-Wakeups nutzen
Bereiche, Datenraten und Filter gemeinsam auswählen
Das montierte Wearable kalibrieren
Die technische Prüfung abschließen
Bewegungsergebnis und Energiebudget festlegen
Schrittzählung, Handgelenkerkennung, Aktivitätsklasse und Klopferkennung stellen andere Anforderungen als kontinuierliche Armorientierung oder ein latenzarmer Controller. Achsen, Aktualisierungsrate, Latenz, zulässige Drift und Erholung nach Stoß oder Schlafzustand werden vor der Betriebsart festgelegt.
Der Energiebedarf wird in Sensor, Bus und Host aufgeteilt. Die von Bosch genannten typischen 685 µA gelten für einen bestimmten IMU-Betrieb mit voller Datenrate und Alias-Unterdrückung. Wenn jede Probe einen großen Prozessor weckt, kann dessen Anteil den Sensorstrom übertreffen.
Eine Zustandsmaschine kann im Ruhezustand ein Beschleunigungsereignis überwachen, bei Bewegung das Gyroskop einschalten und nur während einer Interaktion die Fusionsrate erhöhen. Für jeden Wechsel gelten Einschwingzeit und eine eindeutige Regel für die erste gültige Probe.
Eingebettete Funktionen von der Lagefusion trennen
Die bewegungsgetriggerten Funktionen des BMI270 entlasten den Host bei Schritt-, Handgelenk- und Kontextaufgaben. Ihr Konfigurationssatz muss zur Einbaulage und zum tatsächlichen Bewegungsprofil passen.
Bei der Lagefusion stützt der Beschleunigungssensor die Schwerkraftrichtung, sofern die lineare Beschleunigung begrenzt ist. Das Gyroskop erfasst schnelle Drehung, integriert jedoch seinen Bias. Da kein Magnetometer integriert ist, hält eine Sechsachsenlösung keine absolute magnetische Richtung dauerhaft; das Gieren benötigt bei Bedarf eine weitere Referenz.
Die Entwicklungsunterlagen nennen klar, ob Rohdaten, Bosch-Fusionssoftware oder ein eigener Schätzer verwendet werden. Softwarestand, Einheiten, Zeitbasis und Koordinatentransformation bleiben nachvollziehbar. Eine glatte Anzeige ersetzt keinen Vergleich mit bekannten Winkeln.
Exaktes LGA und Achsen verwenden
Das aktuelle Datenblatt spezifiziert ein 14-Pin-LGA mit 2,5 x 3,0 mm Grundfläche und ungefähr 0,83 mm Höhe. Landefläche, Lötstoppmaske und Schablone stammen aus der kontrollierten Gehäusezeichnung, nicht von einem Auswertemodul.
Pin 1 sowie Sensor-, Platinen- und Geräteachsen werden gemeinsam dokumentiert. Die Firmware nutzt eine geprüfte konstante Transformation. An der fertigen Baugruppe werden positive Beschleunigung und Drehrichtung für jede Achse bestätigt.
Die verdeckten LGA-Lötstellen benötigen einen geeigneten Montage- und Inspektionsprozess. Stark unsymmetrische Kupferflächen, Durchkontaktierungen oder Prüfpunkte können das Gehäuse beim Reflow neigen und nach dem Abkühlen mechanisch belasten.
Dehnung am Flexanschluss beherrschen
Der IMU gehört auf einen steifen Bereich, der die zu messende Bewegung abbildet. Gleichzeitig bleibt er von Biegelinie, Steckerlasche und Gehäusekontakt entfernt. Wiederholtes Flexen kann die MEMS-Offsets verändern, obwohl die Lötverbindungen elektrisch intakt bleiben.
Schrauben, Federkontakte und Presspassungen werden ebenfalls auf Abstand gehalten. Biasmessungen vor und nach endgültigem Schraubmoment, Displayverklebung und Temperaturwechsel zeigen den Einfluss der montierten Mechanik.
Displaytreiber, Ladeelektronik und Funk erzeugen wechselnde Temperaturgradienten. Aufwärmung und Drift werden während realer Anzeige-, Funk- und Ladefolgen erfasst, nicht ausschließlich bei gleichmäßiger Kammertemperatur.
Ruhige VDD- und VDDIO-Schienen aufbauen
VDD liegt laut Bosch zwischen 1,71 und 3,6 V, die unabhängige VDDIO zwischen 1,2 und 3,6 V. Pegel, Einschaltfolge, Brownout und mögliche Rückspeisung werden mit dem Host und der gesamten Energiearchitektur geprüft.
An VDD und VDDIO sitzt jeweils ein lokaler 100-nF-Abblockkondensator mit kurzem Rückweg. Sensorstrom teilt keine schmale Masseleitung mit Anzeige, Funk oder Schaltregler. Ein rauscharmer Regler oder Filterzweig wird hinsichtlich Stabilität, Dropout und Lastsprung geprüft.
Die Spannung wird bei Funkbursts, Displayaktualisierung und Prozessorstart direkt am Sensor gemessen und mit den Rohkanälen korreliert. So lassen sich elektrische Kopplung und reale Bewegung unterscheiden.
Host-Schnittstelle und Initialisierung steuern
Die primäre Schnittstelle kann I2C oder SPI sein. I2C spart Leitungen, SPI bietet bei großen Burst-Transfers eine eigene Auswahl und mehr Durchsatzreserve. Buskapazität, Logikspannung, maximale Bedienzeit und Treiberreife bestimmen die Wahl.
Beim Start wird der Bosch-Konfigurationsdatensatz in den BMI270 geladen, die Initialisierung gestartet und der interne Status geprüft. Eine richtige Chip-ID allein bedeutet nicht, dass die erweiterten Funktionen bereit sind. Konfigurationsabbild und Treiberversion werden gemeinsam freigegeben.
Die Software behandelt Spannungsverlust, fehlerhaften Ladevorgang und Buswiederanlauf. Daten bleiben ungültig, bis Identität, Bereich, Rate und Interruptzuordnung bestätigt sind. Nach einem unerwarteten Sensorreset setzt auch der Schätzer Zeit- und Biaszustand zurück.
Interrupts und FIFO für weniger Host-Wakeups nutzen
Zwei digitale Interrupts können Datenbereitschaft, FIFO und ausgewählte Bewegungsereignisse signalisieren. Sie reduzieren Abfragen und geben dem Host einen eindeutigen Weckgrund. Pegel, Polarität, Pull-Widerstände und Verhalten bei fehlender Schiene werden geprüft.
Das 2-KB-FIFO speichert Beschleunigung, Gyroskop, Zeitstempel und Daten eines Hilfssensors. Aus Bytes pro Datensatz und der schlimmsten Host-Latenz ergibt sich ein Wasserstand mit sicherem Überlaufabstand.
Für die Fusion zählt die Sensorzeit oder eine geprüfte Synchronisation, nicht das Ende des Buszugriffs. Nach Überlauf, Reset oder Konfigurationswechsel werden Lücke und neue Datensatzgrenze ausdrücklich behandelt.
Bereiche, Datenraten und Filter gemeinsam auswählen
Der Beschleunigungssensor bietet ±2, ±4, ±8 und ±16 g, das Gyroskop ±125 bis ±2000 °/s. Die erste Einstellung deckt Stoß und schnelle Handgelenkdrehung ab. Reale Spitzen erlauben danach eine engere Wahl, solange keine Sättigung entsteht.
Beschleunigungsraten bis 1,6 kHz und Gyroskopraten bis 6,4 kHz sind möglich, werden aber in einem Wearable selten ständig benötigt. Physikalische Bandbreite, Sensorfilter, FIFO-Rhythmus und Fusionsrate werden zusammen ausgelegt. Starke Glättung kann eine ruhige Anzeige liefern und gleichzeitig die Bedienung spürbar verzögern.
Entscheidung
Technische Frage
Nachweis
Ruhezustand
Weckt ein Beschleunigungsereignis Host und Gyroskop rechtzeitig?
Gemessene Startzeit und erste gültige Probe
Aktive Lage
Welche Rate und Latenz verlangt die Bedienung?
Zeitbezogener Vergleich mit Bewegungsreferenz
Messbereich
Welche Spitzen entstehen bei Stoß und schneller Drehung?
Unbeschnittene Rohdaten fertiger Geräte
FIFO
Wie lange darf der Host schlafen?
Test der maximalen Bedienverzögerung
Versorgung
Koppeln Funk oder Anzeige in die Messung?
Synchrone Schienen- und Rohdatenmessung

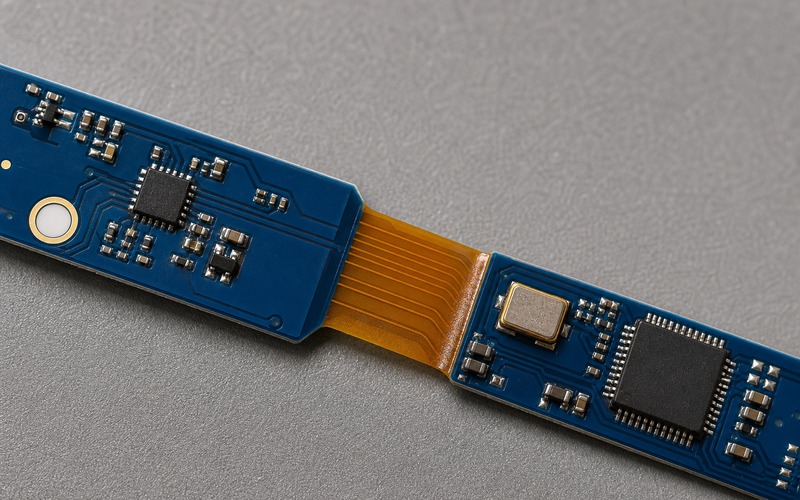

Die Detailansicht trennt Sensor, Quarz und Host, hält Versorgung, Schnittstelle und Interrupt jedoch kurz.
Das montierte Wearable kalibrieren
Der Gyroskop-Nullpunkt wird nach definierter Aufwärmzeit und bei mehreren Temperaturen gemessen. Bekannte statische Lagen prüfen Offset, Maßstab und Achskopplung des Beschleunigungssensors. Die Koeffizienten gehören zur konkreten Platinen-, Gehäuse- und Softwareversion.
Stillstand, Handgelenkheben, Gehen, Laufen, Klopfen, Laden und Funkbetrieb werden mit einer physikalischen Referenz verglichen. Zu beobachten sind falsche Bewegung bei Displayereignissen, Gierdrift der Sechsachsenfusion, Erholung nach hoher Beschleunigung und Kontinuität nach Schlafwechseln.
Die Serienprüfung umfasst Kommunikation, Initialisierung, Interrupt, Achsvorzeichen, Stillstandsrauschen und grundlegenden Selbsttest. Grenzwerte werden aus mehreren charakterisierten Gutgeräten abgeleitet.
Die technische Prüfung abschließen
14-Pin-LGA mit 2,5 x 3,0 x 0,83 mm und kontrollierte Landefläche bestätigen.
Pin 1, Sensorachsen, Platinenachsen und Gerätetransformation dokumentieren.
Steife Platzierung mit Abstand zu Flexbiegung, Schrauben und Wärmequellen prüfen.
VDD, VDDIO, beide 100-nF-Kondensatoren und Schienenqualität im Betrieb messen.
I2C oder SPI, Interruptzuordnung und Konfigurationsdatensatz freigeben.
FIFO-Abstand und Sensorzeit bei jedem Zustandswechsel erhalten.
Bereiche, Raten und Filter aus gemessener Handgelenkbewegung ableiten.
Für jedes sichtbare Ergebnis die verwendete Funktion und Fusionssoftware benennen.
Kalibrierung, Drift, Stoßerholung und Energie am Endgerät nachweisen.
Der BMI270 unterstützt eine effiziente Bewegungskette, wenn seine Ereignisfunktionen und das FIFO gezielt eingesetzt werden. Die erreichbare Qualität hängt von steifer Mechanik, ruhigen Schienen, verlässlicher Zeit und einer am fertigen Wearable geprüften Fusion ab.
