ADXL362 für extrem stromsparendes Aufwecken durch Bewegung in einem Batteriegerät

Der ADXL362BCCZ-RL7 kann Bewegung überwachen, während Hauptprozessor und Funkteil abgeschaltet bleiben. Im bewegungsaktivierten Weckbetrieb benötigt der Dreiachsen-Beschleunigungssensor bei 2,0 V typisch 270 nA und prüft ungefähr sechsmal pro Sekunde auf Bewegung. Sein AWAKE-Zustand lässt sich auf einen Interruptpin legen, um einen schlafenden Mikrocontroller oder einen geeigneten High-Side-Lastschalter anzusteuern.

Der Sensorstrom ist nur ein Posten der Energiebilanz. Innenwiderstand der Knopfzelle, Ruhestrom des Reglers, Schalterleckage, Widerstände, Haltestrom des Controllers und Fehlweckungen können mehr Energie verbrauchen. Ein belastbarer Entwurf braucht einen gemessenen Schlafzustand und eine kontrollierte Start- und Abschaltfolge.

Analog Devices kennzeichnete den ADXL362 auf der am 16. Juli 2026 geprüften Produktseite als für neue Designs empfohlen und führte BCCZ-RL7 mit dem Status Produktion. Diese Herstellerangaben sind an das Prüfdatum gebunden. Vor Freigabe oder Beschaffung sind Modellstatus und Datenblattrevision erneut zu kontrollieren.

Inhalt

• Systemenergie und Verhalten der Batterie
• Gehäuse, Footprint und mechanische Platzierung
• Versorgung, SPI und ruhende Signale
• Weckbetrieb, Aktivitätslogik und AWAKE-Führung
• Lastschalter und Startreihenfolge
• FIFO-Ereignisverlauf und Fehltriggerprüfung
• Lebenszyklus und abschließende Kontrollen

Leistungs- und Weckentscheidungen vorab festlegen

Mit der Energiebilanz des vollständigen Geräts beginnen

Die Betriebsarten werden getrennt betrachtet: Lagerung, bewaffneter Schlaf, Bewegungsqualifikation, Controllerstart, Funkübertragung und Rückkehr in den Schlaf. Für jeden Zustand sind Strom, Dauer und Häufigkeit zu erfassen. Häufige kurze Funkimpulse können den Mittelwert bestimmen; bei monatelanger Ruhe dominiert möglicherweise die Leckage eines Reglers oder Lastschalters.

Gemessen wird an montierter Hardware. Typische Datenblattwerte helfen bei der Architektur, doch Temperatur, Zellalterung und Exemplarstreuung verändern die Laufzeit. Eine CR2032 hat begrenzte Pulsbelastbarkeit und am Entladeende einen höheren Innenwiderstand. Ein Funkstart kann die Schiene einbrechen lassen, obwohl die rechnerische Kapazität genügt.

Es ist festzulegen, welche Schaltungen dauerhaft versorgt bleiben. ADXL362 und eine nötige Mikropower-Überwachung können direkt an der Zelle liegen; Controller, Speicher und Funkteil sitzen hinter einem Lastschalter. Ist der tiefste Controller-Schlaf bereits sehr sparsam, kann ein direkter Interrupt günstiger sein als Schalterleckage und wiederholtes Booten. Beide Varianten sind auf der Platine zu vergleichen.

Den 3 x 3,25 mm großen 16-poligen LGA korrekt einsetzen

ADXL362BCCZ-RL7 verwendet einen 3 x 3,25 x 1,06 mm großen LGA mit 16 Anschlüssen. Ähnlich große Sensoren besitzen andere Kontakte und Achsdefinitionen. Das Landmuster stammt aus der aktuellen Analog-Devices-Zeichnung; Pin 1, Lötstoppmaske und Pastenauftrag werden mit dem Bestücker abgestimmt.

Die Lötstellen sind verdeckt. Ein geeignetes Prüfverfahren qualifiziert den Reflow-Prozess. Produktionstests ergänzen Gerätekennung, Selbsttest und bekannte Orientierung. SPI, beide Interrupts und die Dauerversorgung erhalten kleine Testpunkte, ohne einen Prüfadapter neben dem Sensor zu erzwingen.

Gehäuse-, PCB- und Produktachsen gehören in eine Zeichnung. Bei einem Türsensor haben Öffnen und Stoß unterschiedliche Richtungen. Eine vertauschte Achse kann deshalb die Ereignislogik verändern, obwohl der Betrag der Beschleunigung plausibel erscheint.

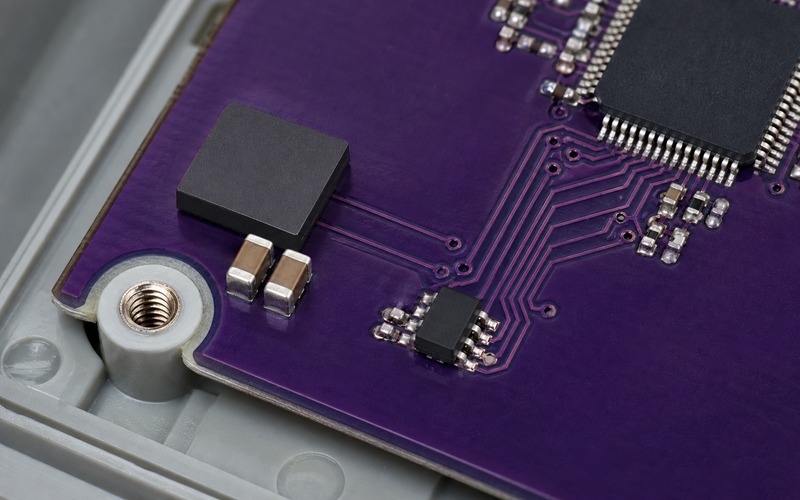

Den Sensor an einem mechanisch wirksamen Ort montieren

Analog Devices empfiehlt die Nähe zu einem harten PCB-Gehäuse-Befestigungspunkt. Ein ungestütztes Platinenende biegt sich und erzeugt falsche Aktivität. Der Sensor soll der überwachten Struktur folgen, nicht der Resonanz einer dünnen lokalen Lasche. Mehrere nahe Haltepunkte oder ein steiferer Bereich helfen.

Knopfzellenhalter, Federkontakte und Funkstrompfade bleiben auf Abstand. Das Einsetzen der Zelle überträgt einen Schnappstoß und kann die Platine biegen. Spulen und Funkabschirmungen bringen Wärme und Masse ein. Der dauerhaft versorgte Messbereich soll mechanisch und elektrisch klar von Pulslasten getrennt sein.

Tür- und Fenstersensoren werden mit endgültigem Klebstoff, Gehäuse und Untergrund geprüft. Leichte Türblätter, Metallrahmen und lose Kunststoffgehäuse haben verschiedene Schwingungsbilder. Bei einem Außen-Beacon sind Transport, Fahrzeugvibration, Wind und gewünschte Bewegung getrennt aufzunehmen.

Die Dauerversorgung um die reale Zelle auslegen

Der ADXL362 arbeitet von 1,6 bis 3,5 V. Eine einzelne CR2032 kann in diesem Bereich liegen, doch ihre belastete Spannung bei Kälte und Funkimpulsen muss für Sensor und Dauerschaltung ausreichen. Ein zusätzlicher Regler bringt Ruhestrom und Dropout in die Bilanz.

Die empfohlenen Bypasskondensatoren sitzen direkt an den Versorgungspins mit kurzem Rückweg. Lokale Kapazität stützt den Sensor, ersetzt aber nicht den Energiespeicher für einen Funkimpuls. Die geschaltete Kapazität wird so geladen, dass der Lastschalter nicht dauerhaft begrenzt und die Dauerschiene nicht einbricht.

Der Schlafstrom wird an der Batterie gemessen. Rückwärtsleckage über Lastschalter, Programmieranschluss, ESD-Schutz und Controllerpins ist einzubeziehen. Einsetzen, Kontaktprellen, Unterspannung und Entfernen der Zelle werden geprüft. Ein halb versorgtes SPI-Gerät darf keinen unkontrollierten Strompfad bilden.

Den SPI-Bus im Controllerschlaf ruhig halten

Der ADXL362 besitzt eine SPI-Hostschnittstelle und kein I2C. Bus-Keeper an digitalen Eingängen verhindern manche schwebenden Pegel, ersetzen aber keine definierte Zuständigkeit. CS bleibt während Reset, Abschaltung und Pinumschaltung inaktiv; SCLK und MOSI dürfen keine zufälligen Übergänge erzeugen.

Liegt der Controller hinter einem Lastschalter, darf der unversorgte Host den ständig versorgten Sensor nicht über Schutzstrukturen klemmen. Je nach Leckage und Startanforderung kommen Serienwiderstände oder ein Puffer infrage. Logikanalyse zeigt das Timing, eine empfindliche Strommessung die verdeckte Leckage.

Nach dem Start nutzt der Host Burstübertragungen, liest Identität und Status und holt anschließend FIFO- oder Live-Daten. Kommunikationsfehler führen zu einer begrenzten Wiederholung oder Diagnose. Eine endlose Neustartschleife entlädt eine Knopfzelle schnell.

Den Weckbetrieb auf die gewünschte Bewegung abstimmen

Der Weckbetrieb prüft ungefähr mit 6 Hz auf Bewegung und benötigt bei 2,0 V typisch 270 nA. Er dient als bewegungsaktivierter Schalter, nicht als hochbandige Vibrationsmessung. Nach Aktivität kann der Sensor in den vollen Messbetrieb wechseln, einen Interrupt setzen oder nachgeschaltete Schaltungen wecken.

Aktivität lässt sich absolut oder referenziert erkennen. Die absolute Form vergleicht mit einer festen Schwelle und reagiert daher auf Schwerkraft und Orientierung. Die referenzierte Form bewertet die Änderung gegenüber einem Bezug und kann einen statischen 1-g-Anteil besser ausblenden. Die Wahl hängt davon ab, ob eine Lageänderung selbst ein Ereignis ist.

Wo Fehltrigger kritisch sind, sollte die Aktivitätszeit mehr als ein Sample umfassen. Ein einzelner Impuls kann von Gehäuseschnappen, Kontaktprellen oder Störung stammen. Eine längere Qualifikation unterdrückt kurze Ereignisse, erhöht aber die Weckverzögerung. Dieser Kompromiss ist am Produkt zu messen.

Verknüpfung, Schleifenbetrieb und automatischen Schlaf richtig nutzen

Aktivitäts- und Inaktivitätsfunktionen arbeiten im Standard-, verknüpften oder Schleifenbetrieb. Im verknüpften Betrieb bestätigt der Host das aktuelle Ereignis, bevor die Gegenfunktion aktiv wird. Im Schleifenbetrieb wechseln beide Detektoren ohne Hosteingriff, was zur Leistungssteuerung bei abgeschaltetem Prozessor passt.

Automatischer Schlaf wirkt nur zusammen mit verknüpftem oder Schleifenbetrieb. Nach Inaktivität kann der Sensor in den Weckmodus wechseln und nach Aktivität in den Messmodus zurückkehren. Ohne die zugehörigen Modusbits wird die Einstellung ignoriert. Nach jedem Reset wird der gesamte Registerzustand geprüft.

Getrennte Aktivitäts- und Inaktivitätsschwellen sowie Zeiten schaffen Hysterese. Ohne sie kann das Gerät nahe der Grenze ständig wechseln. Langsame Bewegung, dauerhafte Vibration und die Ruhephase nach einem Ereignis sind zu testen; auch Zustandswechsel ohne Funkübertragung kosten Energie.

AWAKE mit Controller oder Lastschalter verbinden

AWAKE lässt sich auf INT1 oder INT2 legen. Ein weiterhin versorgter Controller erhält das Signal an einem weckfähigen Eingang. Bei einer abgeschalteten Controllerdomäne zeigt das Datenblatt die Steuerung eines geeigneten High-Side-Schalters. Eingangsschwelle, Leckstrom, Pullzustand und Spannungsfestigkeit müssen zu Sensor und Batterie passen.

Ein beliebiges MOSFET-Gate wird nicht ungeprüft angeschlossen. Der Einschaltstrom der nachgeschalteten Kapazität kann die Knopfzellenspannung absenken. Der Controller braucht außerdem Zeit für Boot, Pinbelegung und Übernahme des Zustands. Kurze Bewegung darf die Versorgung nicht vorzeitig wieder entfernen.

Auch die Rückkehr in den Schlaf wird festgelegt. Nichtflüchtige Schreibvorgänge und Funkabschaltung enden zuerst; danach werden Sensorzustände in der richtigen Reihenfolge quittiert. Ein klemmender Interrupt, ein FIFO-Status oder Firmwarefehler erhält einen begrenzten Rücksetzpfad.

Mit dem 512-Sample-FIFO Ereigniskontext speichern

Der tiefe FIFO hält 512 Samples und kann Vorereignisdaten bewahren. Analog Devices nennt bei geeigneter Konfiguration mehr als 13 Sekunden Kontext. Die tatsächliche Dauer hängt von Feldern und Datenrate ab und wird für die aktive Konfiguration berechnet.

Der Sensor kann bei ausgeschaltetem Prozessor beobachten, beim Ereignis den Verlauf sichern und nach dem Wecken übertragen. So lassen sich ein scharfer Stoß und anhaltende Bewegung unterscheiden. Vorereignisanteil, Wasserstand und Überlaufbehandlung müssen feststehen.

FIFO-Daten lassen sich in einer zusammenhängenden Mehrbyte-SPI-Übertragung lesen. Wenn die Anwendung nur ein Ereignisflag benötigt, kann das Lesen vieler Samples mehr Energie kosten als Nutzen bringen. Der Verlauf wird dann erfasst, wenn er eine Entscheidung oder Diagnose unterstützt.

Fehlweckung, Nutzweckung und Batteriebelastung prüfen

Die Prüffälle umfassen ruhige Lagerung, Transportvibration, Klopfen, Türbewegung, Wind, nahe Maschinen und normale Bedienung. Rohbeschleunigung, Aktivitätsstatus, Interruptzeit, geschalteter Strom und Weckdauer werden zusammen aufgezeichnet. Erforderliche Ereignisse müssen mit Reserve von üblichen Störungen getrennt sein.

Temperatur, frische und gealterte Zellen sowie die niedrigste Betriebsspannung gehören dazu. Der Controller muss unter dem schlechtesten Puls starten. Ein Funkfehler darf keine unbegrenzte Wiederholung auslösen. Sensoroffset, Zellwiderstand und Gehäusesteifigkeit verändern sich mit der Temperatur.

Für lange Ruhephasen wird ein Messgerät verwendet, das Sub-Mikroampere-Strom und dynamische Impulse erfasst. Der Mittelwert schließt periodische Aufgaben ein. Eine beschleunigte Fehlweckprüfung liefert die Energie pro unerwünschtem Ereignis. Laufzeitaussagen beruhen auf Systemmessung, nicht allein auf dem typischen Sensorstrom.

Bestellidentität und Lebenszyklus explizit halten

Modellstatus, Gehäuse und elektrische Grenzen werden auf der Herstellerseite und im aktuellen Datenblatt geprüft. BCCZ-RL7 bezeichnet den 16-poligen LGA in einer bestimmten Gurtverpackung. Einkauf und Wareneingang behalten den vollständigen Code bei.

Ein Ersatz ist hinsichtlich Gehäuse, Versorgung, SPI, Interrupts, Bewegungserkennung, Weckstrom, FIFO, Bereichen, Rauschen und Registern zu bewerten. Ein Sensor mit niedrigerem Einzelstrom kann auf Systemebene schlechter sein, wenn der Controller regelmäßig abfragen muss.

Herstellerstatus und Prüfdatum werden dokumentiert und bei Freigabe erneut bestätigt. Lagerbestand, Lieferzeit und künftige Produktion dürfen daraus nicht abgeleitet werden.

ADXL362-Bewegungsweckung abschließen

• ADXL362BCCZ-RL7, 16-poligen LGA, Pin 1 und Achsen bestätigen.
• Nahe der starren Gehäusebefestigung, fern von Zellhalter und Pulslast platzieren.
• Batterie, Bypass und geschaltete Schiene bei Start, Einschaltstrom, Unterspannung und Abschaltung messen.
• SPI-Pegel festhalten und Leckpfade in abgeschaltete Domänen verhindern.
• Aktivität, Inaktivität, Schwellen und Zeiten aus realer Bewegung ableiten.
• Verknüpfung oder Schleife, automatischen Schlaf, AWAKE und Quittierung prüfen.
• Lastschalter, Starthaltezeit, Rückkehr in Schlaf und Fehlerpfad qualifizieren.
• FIFO-Kontext, Fehlweckrate, Wecklatenz und Batterieenergie messen.
• Datierten Herstellerstatus festhalten und jeden Ersatz im System bewerten.
