Sperrschichttemperatur aus Leistung und Wärmewiderstand abschätzen
Die Sperrschichttemperatur ist nur dann hilfreich, wenn sie an den echten Wärmepfad auf der Leiterplatte gebunden ist. Ein Bauteil kann einen internen Sensor haben und ein Datenblatt kann Wärmewiderstände nennen, doch das Produkt hat eigene Kupferflächen, ein eigenes Gehäuse, Luftführung und Lastprofil.
Die Rechnung beginnt mit der Wärme, die abgeführt werden muss. Danach folgt der Pfad über Silizium, Gehäuse, Lötstelle, Kupfer, thermische Vias, Wärmeverteiler, Gehäusewand und Luft. Jede Stufe enthält Unsicherheit und muss mit Messungen abgeglichen werden.

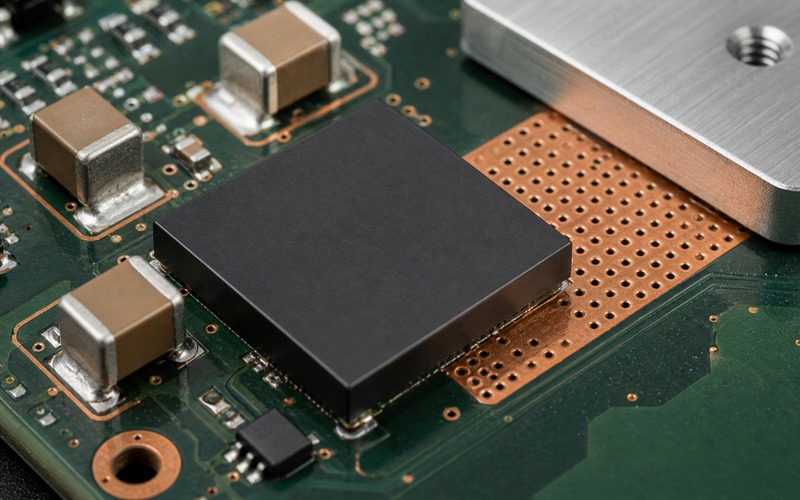

Eine belastbare Prüfung betrachtet das heiße Gehäuse, die Kupferfläche, das Via-Feld, einen nahen Temperaturmesspunkt und den Metallverteiler als zusammenhängende Kette.
Mit der abzuführenden Wärme beginnen
Verlustleistung wird zu Wärme. Beim Prozessor hängen die Verluste von Last, Takt, Spannung, Speicherverkehr und Beschleunigeranteil ab. Beim Regler kommen Leitverluste, Schaltverluste, Treiberverluste und die Bedingungen um Spule oder Leistungsstufe hinzu.
Für die Prüfung zählt die Last, die das Produkt über Zeit erwärmt. Kamera, Funk, Motor oder Inferenzlast können nach dem Warmlauf andere Grenzen zeigen als ein kurzer Belastungstest.
Auch Nachbarbauteile müssen in die lokale Temperatur eingehen. Eine Stromversorgung kann den Prozessorbereich aufheizen, ein Leistungsmodul kann Wärme in Spule, Kupfer und Abschirmung eintragen.
Temperaturbezüge sauber trennen
Umgebung, Innenluft, Leiterplattentemperatur, Gehäusetemperatur und Sperrschichttemperatur sind verschiedene Bezugspunkte. Die Prüfung muss klar benennen, was gemessen, angenommen und berechnet wird.
Außenluft ist nicht die Luft im geschlossenen Gerät. Die Leiterplatte kann durch Regler, Prozessor, Speicher oder Funk erwärmt werden. Eine Gehäusetemperatur kann Oberseite, Wärmeverteiler, Abschirmung oder Außenfläche meinen.
Der Ansatz Temperaturanstieg gleich Leistung mal Wärmewiderstand funktioniert nur mit dem passenden Bezugspunkt. Werte von Sperrschicht zu Umgebung, Gehäuse, Leiterplatte oder Oberseite sind nicht austauschbar.
Wärmewiderstand als Stapel lesen
Wärmewiderstand ist kein einzelner Zauberwert. Die Wärme läuft über Chip, Kontaktfläche, Lötung, Kupferinsel, thermische Vias, Innenlagen, Wärmeverteiler, Gehäuse und Luft.
Zu wenige Vias können ein gutes Gehäuse ausbremsen. Eine große Kupferfläche ohne weiteren Abfluss speichert Wärme und erwärmt Nachbarn. Ein Wärmeverteiler ohne Druck oder kurzen Pfad hilft nur auf der Zeichnung.
Datenblattwerte stammen aus bestimmten Testaufbauten. Sie sind gut für den Vergleich, ersetzen aber keine Prüfung auf der eigenen Leiterplatte im eigenen Gehäuse.
Die Formel mit Grenzen verwenden
Der Temperaturanstieg lässt sich als Leistung mal Wärmewiderstand abschätzen. Das hilft beim Sortieren von Optionen, verliert aber Genauigkeit, wenn Leistung temperaturabhängig ist oder mehrere Wärmequellen dieselbe Kupferfläche erwärmen.
Zuerst wird eine konservative lokale Temperatur gewählt. In einem geschlossenen Kasten, Fahrzeugbereich oder Außengerät kann die Temperatur am Bauteil höher sein als die Außenumgebung.
Danach wird der Anstieg für den gewählten Pfad addiert. Bei einem Leiterplattenpfad zählt die lokale Leiterplattentemperatur. Bei einem Gehäusepfad zählen Wärmeverteiler und Schnittstelle. Bei Luftkühlung zählen Strömung, Staub und Einbaulage.
Kurzzeitwärme und Dauerwärme trennen
Thermische Systeme reagieren zeitabhängig. Ein kurzer Leistungspuls kann die Sperrschicht anheben, bevor Leiterplatte oder Gehäuse warm wirken. Eine lange Last hebt das gesamte Gerät an.
Prozessoren arbeiten oft stoßweise, während Regler eine langsame Dauergrenze erreichen. Transiente Daten helfen nur, wenn Pulslänge, Tastverhältnis und Leiterplatte passen.
Für kompakte Produkte bleibt ein Warmlauftest nötig. Danach können Sensoren, Speicher, Netzteile oder Außenflächen die Grenze setzen.
Die gebaute Leiterplatte messen

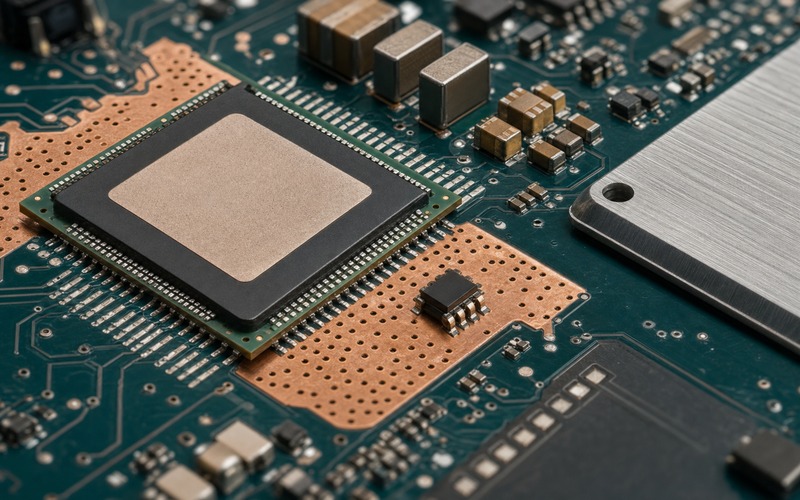

Ein Messplan kombiniert interne Messwerte, Leiterplattenpunkte und Außenflächen. Interner Sensor, Oberseite oder Wärmeverteiler, naher Messpunkt, Leistungsstufe und Gehäuseoberfläche sollten zusammen erfasst werden.
Der Aufbau muss dem Produkt entsprechen. Geschlossenes Gehäuse, Kabel, Anzeige, Funk, Laden, Motorlast, Montageposition und Luftführung ändern das Ergebnis.
Leistung und Temperatur werden gemeinsam aufgezeichnet. Ohne Strom- und Spannungsdaten lässt sich der Wärmewiderstand nicht prüfen. Wenn die Firmware drosselt, gehört dieser Zustand ins Protokoll.
Abminderung und Ersatzgrenzen festlegen
Ein freigegebenes Bauteil sollte unter der erwarteten Last nicht an der absoluten Grenze arbeiten. Die Abminderung deckt Umgebung, Staub, Alterung, Gehäuseunterschiede, Streuung und Messfehler ab.
Ein Ersatzteil muss innerhalb dieser Grenzen bleiben. Gleiche Leiterplattenfläche, gleiche Pinbelegung und gleicher Ausgangsstrom bedeuten nicht gleiche Sperrschichttemperatur.
Zu prüfen sind thermische Kontaktfläche, Wärmewiderstand, Wirkungsgradkurve, Leckstrom, Schaltverluste, Kupferbedarf und Layout-Hinweise.
Checkliste für die Freigabe
Vor der Freigabe werden Wärmeleistung, Last, Bezugstemperatur, Wärmepfad, Kupfer, thermische Vias, Gehäusetyp, lokale Luft, Nachbarwärme, Gehäusepfad, Messpunkte und Abminderung notiert.
Danach wird das fertige Produkt getestet. Leistung und Temperatur laufen gemeinsam, das Gehäuse wird warmgefahren, transiente und stationäre Lasten werden geprüft, Drosselung und Nachbarwärme werden dokumentiert.
Die Rechnung ist nützlich, wenn sie eine Entscheidung trägt: Bauteil akzeptieren, Gehäuse ändern, Kupfer ergänzen, Luftführung ändern, Wärmeverteiler verbessern oder ein Ersatzteil ablehnen.
