Jetson Orin Nano als Einstieg in eine Edge-Inferenzbox
Ein Jetson Orin Nano Modul kann den Weg zu einer ersten Edge-Inferenzbox stark verkürzen. Prozessor, Speicher, Beschleuniger und Softwarebasis sitzen bereits auf einem kompakten Modul, während die eigene Platine sich auf Trägerboard, Schnittstellen, Stromversorgung, Kühlung, Gehäuse und Wiederherstellung konzentriert.
Trotzdem bleibt die Produktarbeit auf der Trägerplatine. Steckverbinder, Kamera-FPC, Eingangsschutz, Speicher, Bootpfad, thermische Anbindung und freigegebene Alternativen entscheiden, ob der Aufbau außerhalb des Labors stabil bleibt.
Mit der Modulgrenze beginnen
Die Modulgrenze nimmt der ersten eigenen Platine viele Risiken rund um Prozessor, Speicherbus und interne Hochgeschwindigkeitssignale ab. Dafür müssen Footprint, Steckverbinder, Befestigung, Wärmekontakt und genutzte Pins früh feststehen.
Das Trägerboard sollte um diese festen Punkte entstehen. Wenn Gehäuse, Kabelausgänge und Befestigungen vorher eingefroren werden, wird das Modul oft mechanisch passend gemacht, aber elektrisch und thermisch nur knapp geführt.
Das Trägerboard als Produktplatine behandeln

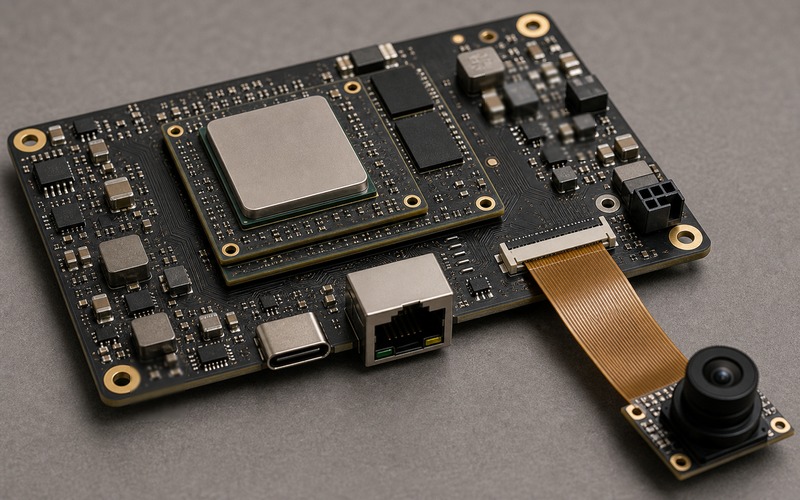

Das Trägerboard ist mehr als ein Adapter. Es trägt Eingang, USB, Ethernet, Kamera, Display, Speicher, Lüfteranschluss, Reset, Statusanzeige, Debugzugang und Prüfpunkte.

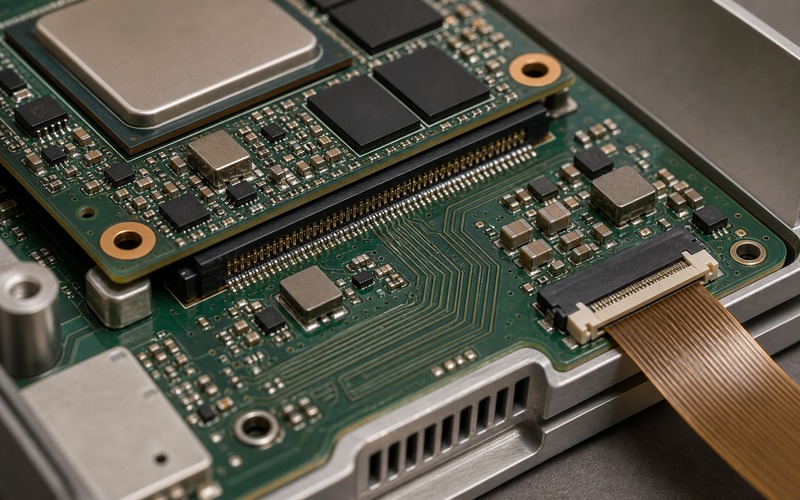

Steckverbinder müssen zur Gehäusekante zeigen, FPC-Leitungen brauchen einen sauberen Austritt, und der Strompfad braucht ausreichend Kupfer. Auch Schraubzugang, Modulfreiraum, Bauhöhe und Testpads gehören in die erste Layoutprüfung.
Kamera und schnelle Schnittstellen sauber führen
Kamera- und Displayverbindungen sind Layoutaufgaben. Impedanz, Länge, Abschirmung, ESD, Kabelzugentlastung und Abstand zu Schaltreglern beeinflussen die Stabilität.
Nicht jede mögliche Kamera sollte auf dem Produktträger landen. Jede zusätzliche Buchse bringt Montage-, Schutz-, Test- und Serviceaufwand. Ein stabiler, gut zugänglicher Kameraweg ist oft besser als viele ungenutzte Optionen.
Stromversorgung und Kühlung am Lastprofil prüfen
Die Versorgung muss während Start, Kamerabetrieb, Netzwerkverkehr und dauernder Inferenz geprüft werden. Adapterbereich, Verpolschutz, Hot-Plug-Verhalten, Buck-Regler, Induktor, Ausgangskondensatoren und Kabelabfall gehören zusammen.
Auch die Kühlung hängt vom Gehäuse ab. Ein Metallgehäuse kann Wärme gut aufnehmen, wenn der Kontaktpfad stimmt. Ein Kunststoffgehäuse oder eine staubige Umgebung kann Lüfter, größere Kühlfläche oder andere Montage erfordern.
Boot, Speicher und Wiederherstellung einplanen
Ein Feldgerät muss nach Stromausfall und fehlgeschlagener Aktualisierung wiederherstellbar sein. Der Speicher enthält Systemabbild, Modelle, Protokolle, Konfiguration und Updatezustand.
Ob Wechselspeicher, Modul-eMMC, externe NVMe oder ein anderer Bootpfad genutzt wird, beeinflusst Service, Mechanik, Schreiblast und Sicherheit. Wiederherstellungstaste, Servicezugang, Watchdog und Produktionsprüfung sollten vor dem Gehäuseabschluss festgelegt werden.
Externe Ports und Alternativen absichern
Jedes Kabel bringt ESD, Zugbelastung, Masseversatz und Fehlbedienung in die Box. Schutzbauteile gehören nah an den Eintrittspunkt, Rückstrompfade müssen klar sein, und schnelle Paare dürfen nicht neben lauten Schaltknoten liegen.
Ersatzteile müssen elektrisch, mechanisch, thermisch und softwareseitig geprüft werden. Kamera, Speicher, PHY, USB-Hub, Lüftersteuerung oder Spannungsmonitor können Treiber, Gerätebaum, Kalibrierung oder Prüfschritte verändern.
